สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSS-14/17/20/20/25/32/40-XX-UI
คําอธิบายสินค้า

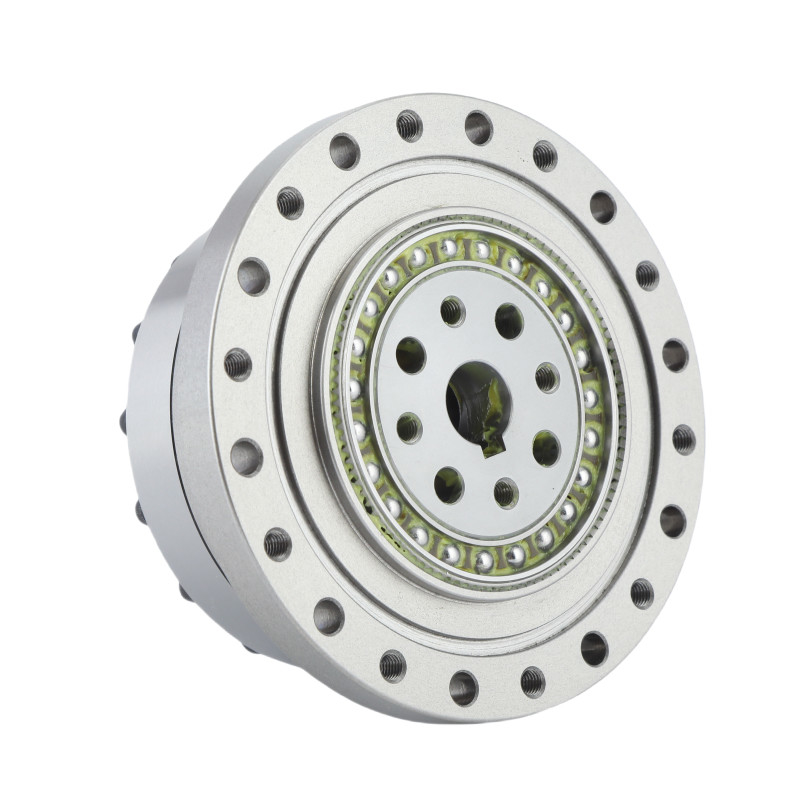

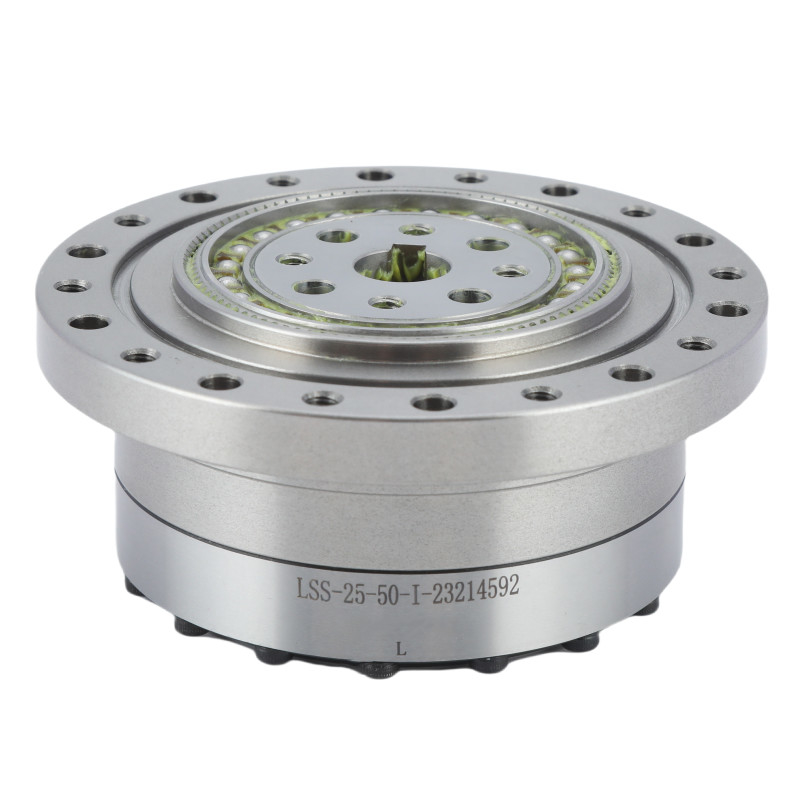

หน่วยเกียร์ฮาร์มอนิกซีรีส์ LSS - I มีชื่อว่า เครื่องลดคลื่นความอ้วนแบบเครื่องขับเคลื่อนโดยตรงแบบกระป๋องที่มีส่วนที่ขาดความเสียหาย
การออกแบบนี้ทําให้ใช้พื้นที่ที่คอมพัคต์และมีประสิทธิภาพมากขึ้น และมีข้อดี เช่น ประสิทธิภาพสูง ความแม่นยํา และการบํารุงรักษาที่ลดลง เนื่องจากมีส่วนประกอบน้อยกว่าที่เสื่อมต่อการสกัดช่วยยืดอายุการใช้งานได้มาก.
หน่วยเกียร์ฮาร์มอนิกซีรีส์ LSS - I ถูกใช้อย่างแพร่หลายในหุ่นยนต์ อุปกรณ์อัตโนมัติ เช่น อุปกรณ์ CNC และอุปกรณ์หมุน ผลิตครึ่งประสาท อุปกรณ์การแพทย์ และอื่น ๆ
ลักษณะสําคัญ
Spการจัดสรรs
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| ไขมัน | ไขมัน | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.51 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 17 | 50 | 16 | 1.6 | 34 | 3.5 | 26 | 2.6 | 70 | 7.1 | 7300 | 3500 | ≤20 | 0.67 | 10000 |
| 80 | 22 | 2.2 | 43 | 4.4 | 27 | 2.7 | 87 | 8.9 | 15000 | |||||
| 100 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 108 | 11 | 15000 | |||||
| 120 | 24 | 2.4 | 54 | 5.5 | 39 | 4 | 86 | 8.8 | 15000 | |||||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤20 | 0.96 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.46 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 3.11 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
| 40 | 50 | 137 | 14 | 402 | 41 | 196 | 20 | 686 | 70 | 4000 | 3000 | ≤20 | 4.6 | 10000 |
| 80 | 206 | 21 | 519 | 53 | 284 | 29 | 980 | 100 | 15000 | |||||
| 100 | 265 | 27 | 568 | 58 | 372 | 38 | 1080 | 110 | 15000 | |||||
| 120 | 294 | 30 | 617 | 63 | 451 | 46 | 1180 | 120 | 15000 | |||||
ภาพละเอียด
| ลักษณะสําคัญของ LSS - I Series Harmonic Gear Units | |||
| สินค้า | อุปกรณ์เรือนฮาร์มอนิก | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหักและผูกรัด | ||
|
อัตราการลด
|
50, 80, 100, 120 | ||
|
การตอบโต้
|
ต่ํากว่า 10 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3000 หรือ 3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
14, 17, 20, 25, 32, 40 | ||
|
น้ําหนัก
|
0.51 ถึง 4.6 kg | ||
| การรับประกัน | 1 ปี | ||
