สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
รุ่น 8 รุ่น 11
คําอธิบายสินค้า
เครื่องย้ายแบบฮาร์มอนิกส์แบบ 8 และ 11 ของซีรีส์ LS และ LH มีชื่อว่า เครื่องลดคลื่นความอ้วนขนาดเล็ก
เครื่องลดคลื่นเครียดขนาดเล็ก LS และ LH ให้ความแม่นยําในการตั้งตําแหน่งสูงในแพคเกจที่คอมพัคต์มาก
เครื่องขับเคลื่อนฮาร์โมนิกเหล่านี้ เหมาะสําหรับการใช้งานในครึ่งตัวนําและหุ่นยนต์ โดยเฉพาะอย่างยิ่งปลายแกนแขนสําหรับหุ่นยนต์อุตสาหกรรมและหุ่นยนต์ร่วมมือขนาดเล็กเครื่องจักรอุตสาหกรรมที่น้ําหนักเป็นปัจจัยสําคัญ.
ลักษณะสําคัญ
• หนาแน่นและเบา
• ความแม่นยําในการตั้งตําแหน่ง
• ความจุของทอร์คสูง
• ความสามารถในการบรรทุกความจุ radial, axial และmoment ที่สูง
• มีอัตราการลด 3 แบบ: 50:1 ถึง 1001
ตารางปารามิเตอร์ระดับของ LS Series
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.25 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 0.17 | 10000 | ||||
ตารางปารามิเตอร์ระดับ LH Series
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||

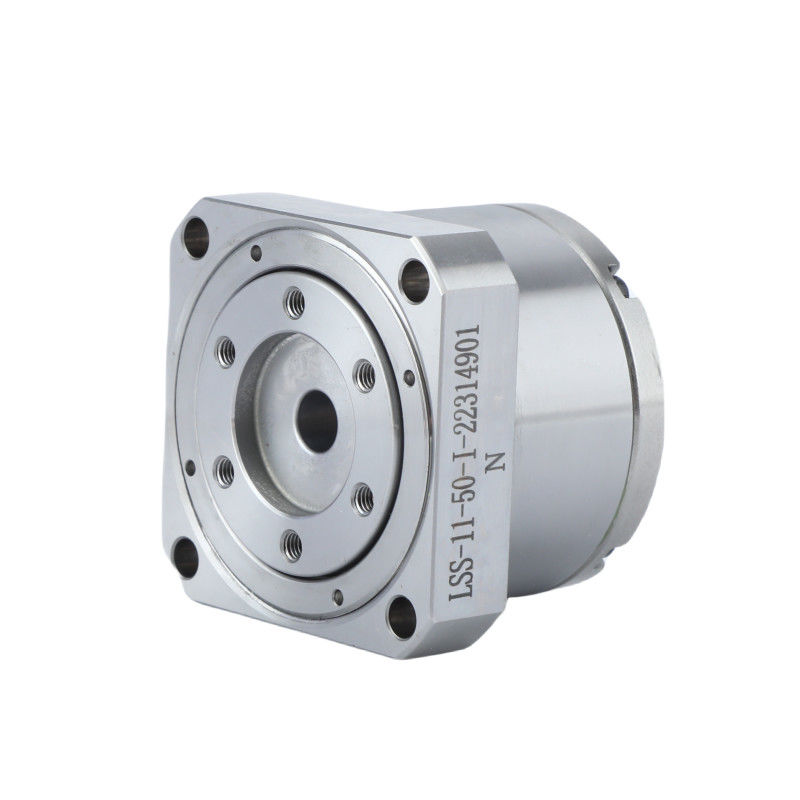

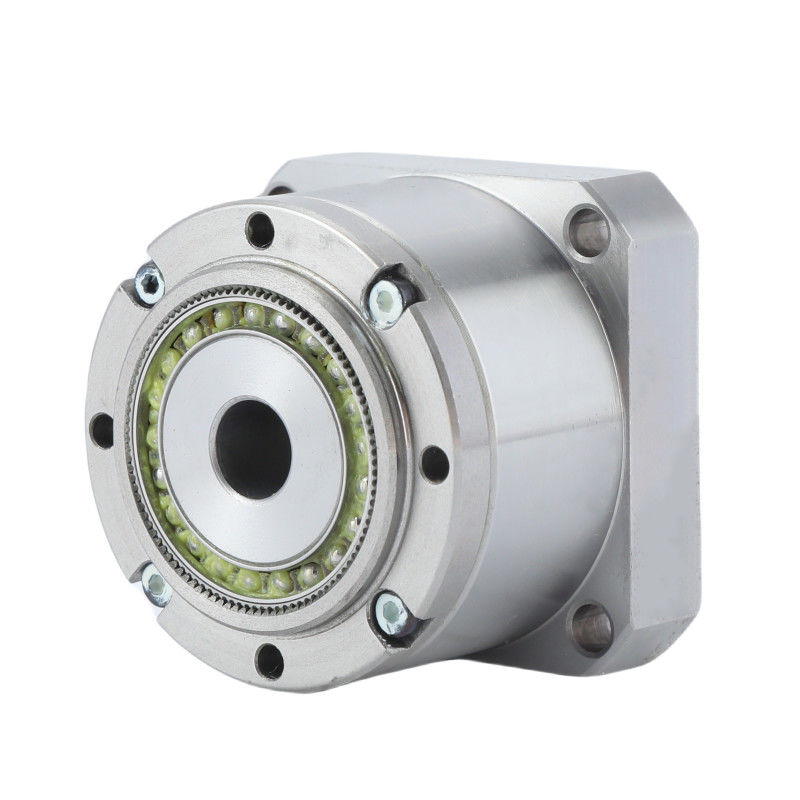

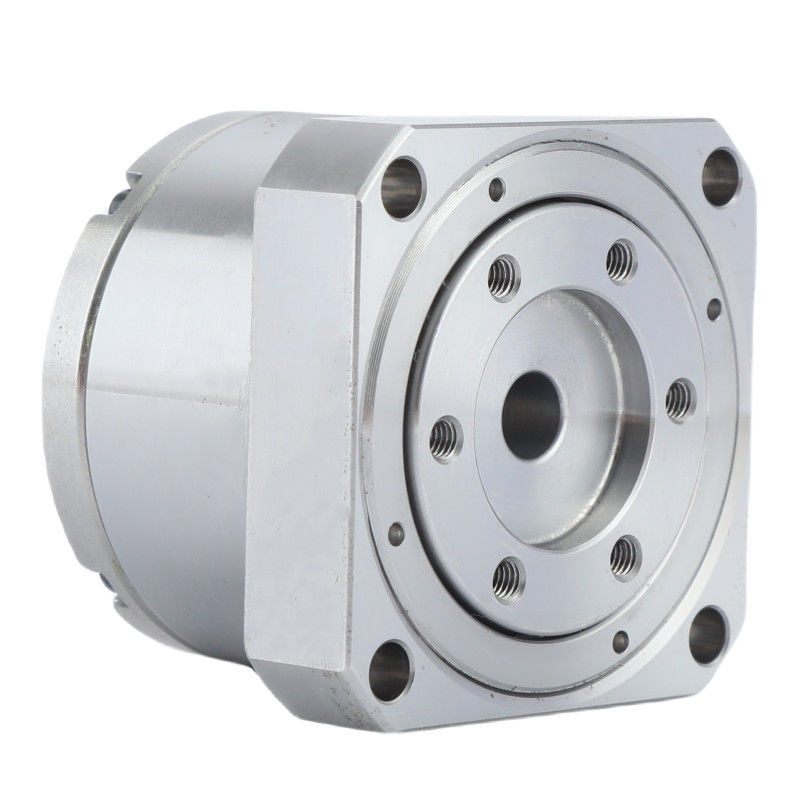

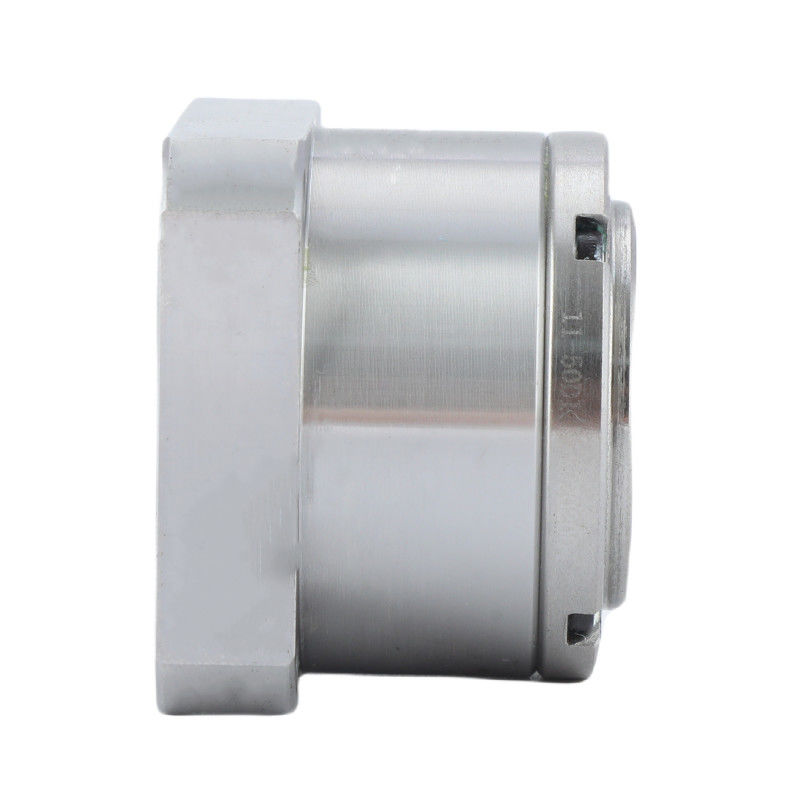

ภาพละเอียด
| คุณสมบัติสําคัญของLS และ LH ซีรีส มินิทัวร์ฮาร์มอนิกไดรฟ์ | |||
| สินค้า | เครื่องลดคลื่นเครียดขนาดเล็ก | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหมุนและผนึก | ||
|
อัตราการลด
|
50, 80, 100 | ||
|
การตอบโต้
|
ต่ํากว่า 30 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
10000 ชั่วโมง | ||
|
รุ่น
|
8, 11 | ||
|
น้ําหนัก
|
0.06 ถึง 0.27 กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
เครื่องขับเคลื่อนฮาร์มอนิก หรือ เครื่องขับเคลื่อนเกียร์ฮาร์มอนิก เป็นกลไกเกียร์พิเศษที่เป็นที่รู้จักด้วยการออกแบบที่แม่นยําและคอมแพคต์พวกเขาพบการใช้งานในหลายๆสาขา เนื่องจากคุณสมบัติพิเศษของพวกเขา.
| หุ่นยนต์ | เครื่องขับเคลื่อนฮาร์มอนิกถูกใช้อย่างแพร่หลายในหุ่นยนต์ เนื่องจากอัตราคันสูงต่อน้ําหนักและความแม่นยําของพวกมัน | |
| สายการบินและอวกาศ | ในวิศวกรรมอากาศยานยนต์ เครื่องขับเคลื่อนเหล่านี้ถูกใช้ในระบบดาวเทียมและยานอวกาศ เนื่องจากความน่าเชื่อถือและความคอมแพคตมันจําเป็นในกลไกที่ต้องการความแม่นยําสูงและการตอบโต้อย่างน้อยเช่น แอนเทนเนสดาวเทียม และรถบรรทุก | |
| อุปกรณ์การแพทย์ | เครื่องขับเคลื่อนฮาร์มอนิกถูกใช้ในอุปกรณ์การแพทย์ต่างๆ รวมถึงหุ่นยนต์ผ่าตัดและอุปกรณ์วินิจฉัยความแม่นยําและการเคลื่อนไหวที่เรียบร้อยของพวกเขาเป็นสิ่งสําคัญสําหรับการปฏิบัติงานที่ละเอียดและการวินิจฉัยที่แม่นยํา. | |
| อัตโนมัติอุตสาหกรรม | พวกมันถูกใช้ในระบบอัตโนมัติอุตสาหกรรม สําหรับงาน เช่น การจัดการวัสดุ การประกอบ และเครื่องมือเครื่องจักรความสามารถในการจัดการกับภาระที่สูงในขณะที่รักษาความแม่นยําทําให้พวกเขาเหมาะสมสําหรับการใช้งานเหล่านี้. | |
| ระบบแสง | เครื่องขับเคลื่อนฮาร์มอนิกถูกใช้ในระบบออปติก เช่นกล้องโทรทรรศน์และกล้องแม่นยําสูง ที่การตั้งตําแหน่งที่แม่นยําและการเล่นเครื่องจักรกลอย่างน้อยเป็นสิ่งสําคัญ | |
| อุตสาหกรรมรถยนต์ | ในอุปกรณ์ประกอบรถยนต์, การขับเคลื่อนฮาร์มอนิกสามารถพบได้ในระบบที่ต้องการการควบคุมการเคลื่อนไหวที่คอมพัคต์และมีประสิทธิภาพเช่นในกลไกการควบคุมแบบบางประเภท หรือระบบช่วยผู้ขับแบบทันสมัย (ADAS). | |
