สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
14/17/20/20/25/32/40

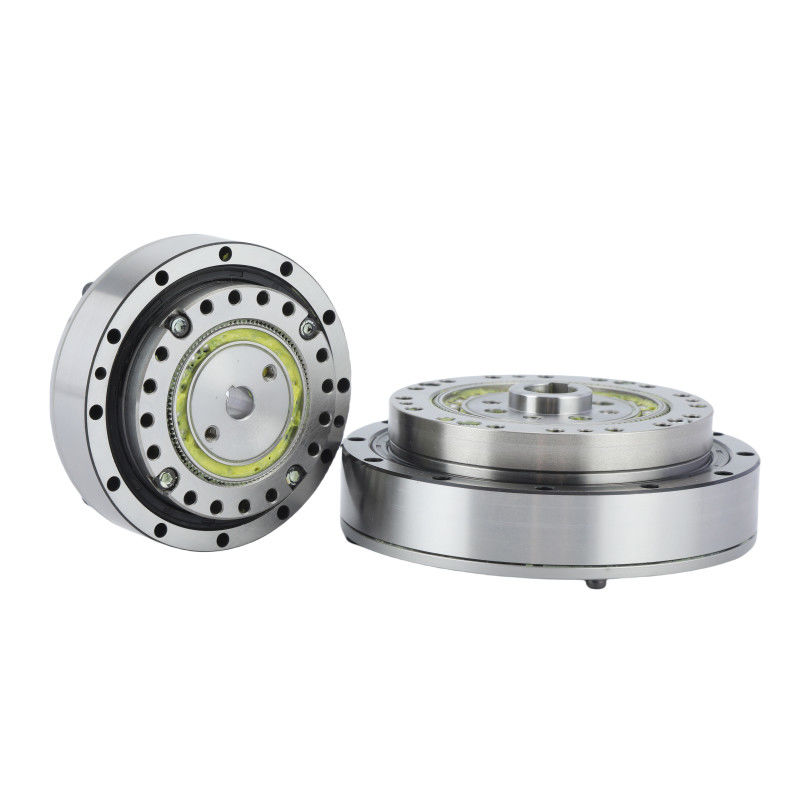

ความจุและความน่าเชื่อถือสูง LHG - I เครื่องลดคลื่นความเครียด
คําอธิบายสินค้า
เครื่องลดคลื่นความอ้วนซีรีส์ LHG - I เป็นหัวเกียร์โครงสร้างกระบอกขอบขอบขอบขอบขอบขอบขอบ ขอบขอบขอบขอบขอบขอบ ขอบขอบขอบขอบ ขอบขอบขอบขอบขอบขอบขอบ ขอบขอบขอบขอบ ขอบขอบขอบขอบ ขอบขอบขอบขอบ ขอบขอบขอบขอบขอบขอบขอบ ขอบขอบขอบขอบขอบ ขอบขอบขอบ ขอบขอบขอบขอบขอบขอบ ขอบขอบขอบขอบขอบ ขอบขอบขอบขอบ ขอบขอบขอบ ขอบขอบขอบขอบ ขอบขอบขอบ ขอบขอบขอบ ขอบขอบขอบ ขอบขอบ ขอบขอบ ขอบขอบ ขอบขอบ ขอบขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ ขอบ
หน่วยเกียร์ซีรีส์ LHG - I สามารถใช้ได้อย่างกว้างขวางในหุ่นยนต์แบบมนุษย์, อุปกรณ์การผลิตครึ่งตัวนํา, เครื่องมือเครื่องจักรโลหะและสาขาอื่น ๆ
ลักษณะสําคัญ
ตารางปารามิเตอร์ระดับของ LHG - I ซีรี่ย์
|
รุ่น
|
อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (Grease) | ความเร็วหมุนที่อนุญาตโดยเฉลี่ยในการเข้า ((กรีส) | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กิโลกรัม | ชั่วโมง | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.4 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | 0.54 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 0.72 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤20 | 1.22 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 2.54 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤20 | 4.4 | 10000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | 15000 | |||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | 15000 | |||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | 15000 | |||||
ภาพละเอียด
| คุณสมบัติสําคัญของ LHG - เครื่องลดคลื่นเครียดชุด I | |||
| สินค้า | เครื่องลดคลื่นเครียด LHG - I Series | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหมุนและผนึก | ||
|
อัตราการลด
|
501:1 ถึง 160:1 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
14, 17, 20, 25, 32, 40 | ||
|
น้ําหนัก
|
0.4 ถึง 4.4 kg | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | เครื่องจักรแสง | การ พิมพ์ 3 มิติ และ การ ทํา กระดาษ |
