สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
14/17/20/20/25/32/40
กล่องเกียร์ฮาร์มอนิกส์แรงปั่นสูง ปิดเต็ม
คําอธิบายสินค้า
LHG - III เป็นเครื่องลดคลื่นความอืดแรงแบบมอเตอร์สูงที่มีความสามารถในการแบ่งมอเตอร์ที่สูงกว่า 30% กว่าซีรีส์ LHT มาตรฐาน, รับประกันผลงานที่ดีกว่าในการใช้งานที่ต้องการ
แฟล็กซ์สปไลน์ (Flexspline) เป็นโครงสร้างกระบอกแบบมาตรฐานที่มีขอบขอบขอบขอบขอบขอบขอบ ขอบขอบขอบขอบขอบขอบขอบขอบขอบ ขอบขอบขอบขอบขอบขอบขอบ ขอบขอบขอบขอบขอบขอบขอบขอบขอบ ขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบขอบ
ด้วยการเพิ่มอายุการใช้งานถึง 43% ซีรี่ย์ LHG - III ให้ความน่าเชื่อถือและอายุยาวที่เพิ่มขึ้น, ลดเวลาหยุดทํางานและต้นทุนการบํารุงรักษาให้น้อยที่สุด
ลักษณะสําคัญ
ตารางปารามิเตอร์ระดับของ LHG - ซีรี่ย์ III
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กิโลกรัม | ชั่วโมง | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.7 | 15000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | ||||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | ||||||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | 0.99 | 15000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | ||||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | ||||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | ||||||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 1.32 | 15000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | ||||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | ||||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | ||||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | ||||||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤20 | 2.02 | 15000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | ||||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | ||||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | ||||||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4.2 | 15000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | ||||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | ||||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | ||||||
| 40 | 50 | 178 | 18 | 523 | 53 | 255 | 26 | 892 | 91 | 4000 | 3000 | ≤20 | 7.2 | 15000 |
| 80 | 268 | 27 | 675 | 69 | 369 | 38 | 1270 | 130 | ||||||
| 100 | 345 | 35 | 738 | 75 | 484 | 49 | 1400 | 143 | ||||||
| 120 | 382 | 39 | 802 | 82 | 586 | 60 | 1530 | 156 | ||||||

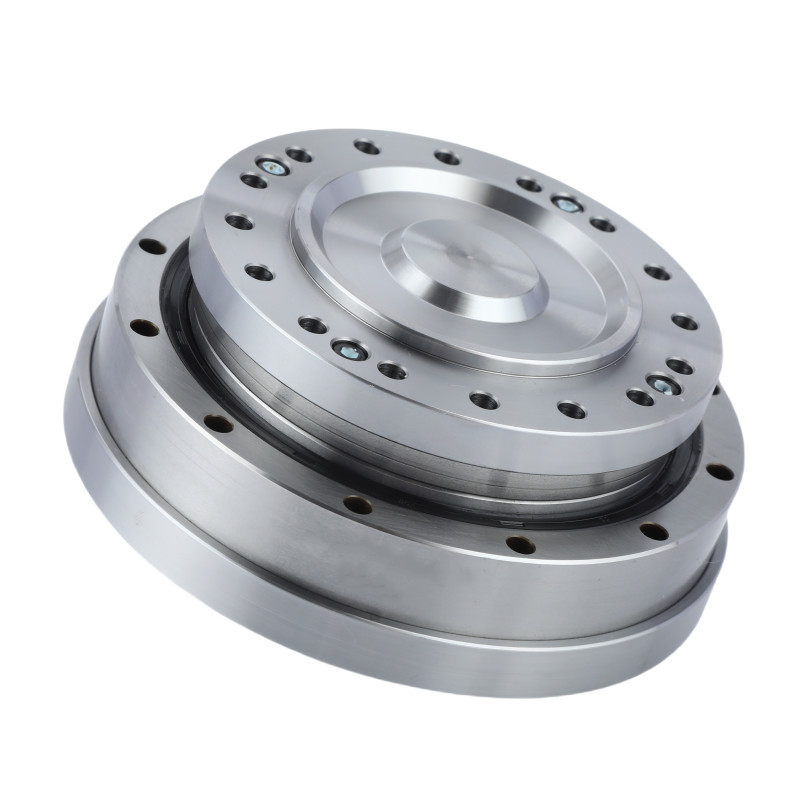

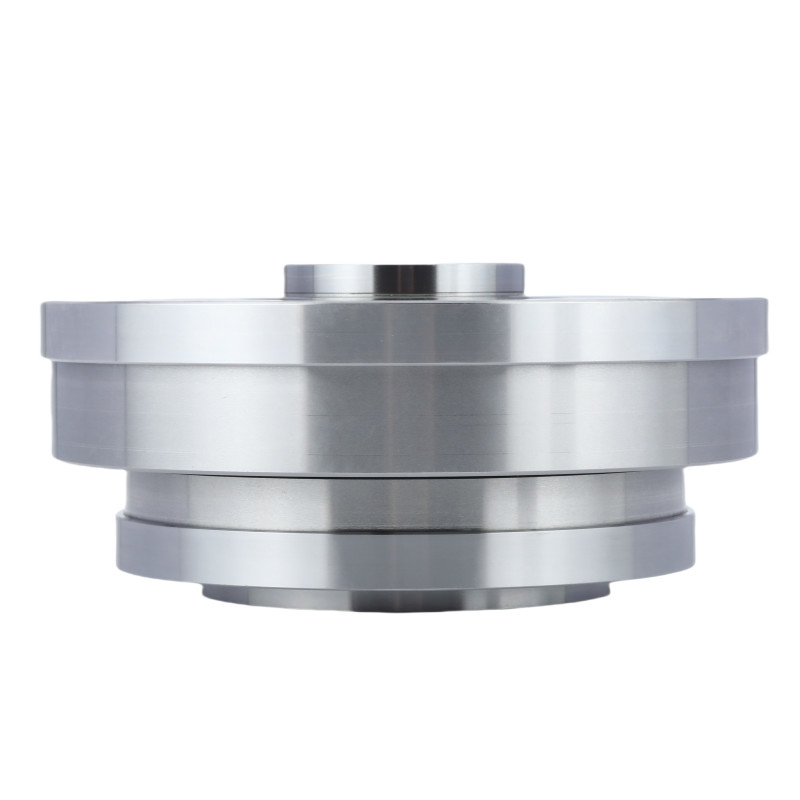

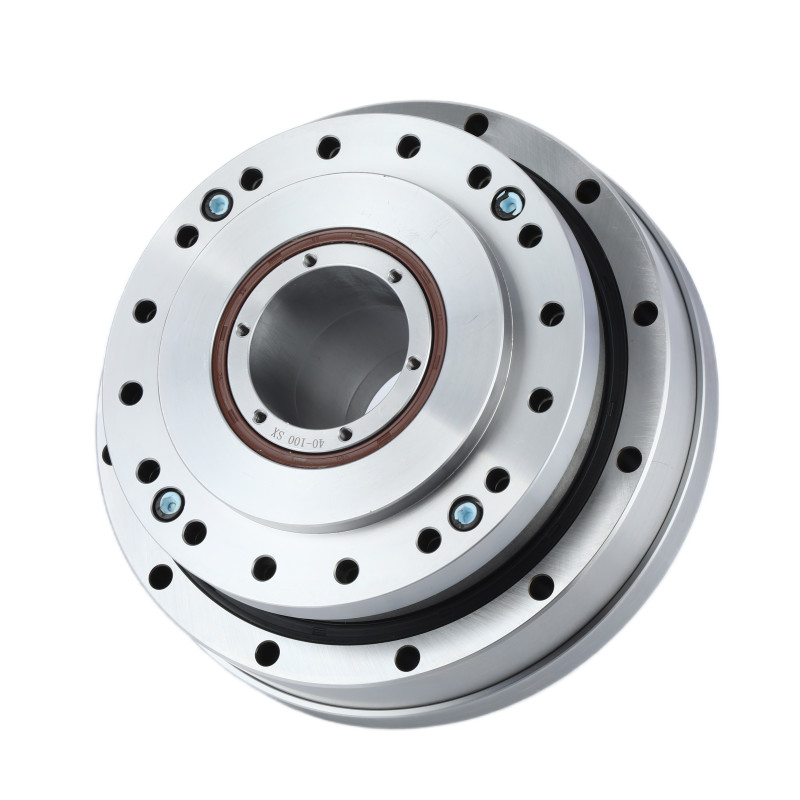

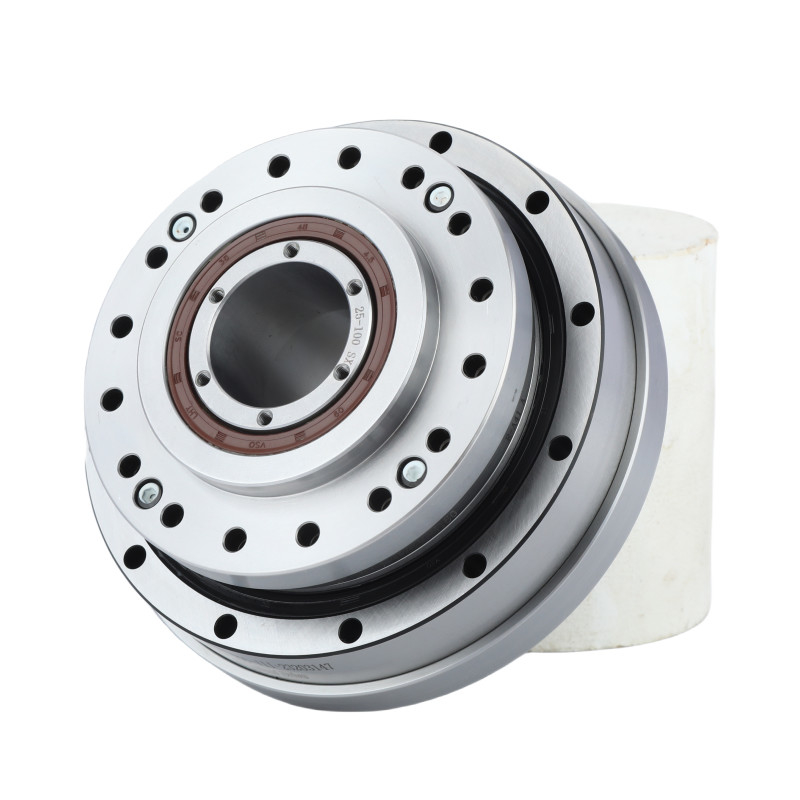

ภาพละเอียด
| คุณสมบัติสําคัญของ LHG - เครื่องลดคลื่นเครียดซีรีส์ III | |||
| สินค้า | เครื่องลดฮาร์มอนิก LHG - ซีรี III | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหมุนและผนึก | ||
|
อัตราการลด
|
501:1 ถึง 160:1 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
14, 17, 20, 25, 32, 40 | ||
| โครงสร้าง | ปิดเต็ม | ||
|
น้ําหนัก
|
0.7 ถึง 7.2 กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
| ระบบบรรจุ | เครื่อง CNC | หุ่นยนต์อุตสาหกรรม |
การดาวน์โหลดภาพวาด PDF
LHG-14-XX-U-III.pdf LHG-17-XX-U-III.pdf LHG-20-XX-U-III.pdf
LHG-25-XX-U-III.pdf LHG-32-XX-U-III.pdf LHG-40-XX-U-III.pdf
