สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
RV - E พร้อมฟลานจ์
RV - E กับกล่องเกียร์ชุด flanged เป็นส่วนหนึ่งของรุ่นหัวเกียร์การลดความแม่นยําที่แข็งแรงที่ก้าวหน้า
การออกแบบเครื่องจักร RV ที่บูรณาการ มีเป้าหมายเพื่อเพิ่มประสิทธิภาพการผลิต ลดต้นทุน และลดความต้องการของทรัพยากรบุคคลให้น้อยที่สุดทําให้มันถูกนําไปใช้อย่างแพร่หลายในอุตสาหกรรมอัตโนมัติและภาคการผลิต.
ลักษณะสําคัญ
Spการจัดสรรs
ตารางพารามิเตอร์ของ RV - E กับชุด Flanged
| รุ่น | อัตราการลด | กล่องเกียร์ลด | การวาดมิติ | ||||||||||||
| ทอมปอร์ตปริมาณ | อัตราความเร็วการออก | อายุการออกแบบ | ความเร่งที่อนุญาต/ ทอร์คความช้า |
ขั้นตอนสูงสุดที่อนุญาต ทอร์ค |
ความเร็วการใส่ที่อนุญาต | ความเร็วการออกที่อนุญาต | ค่าอ้างอิงของความเร็วออก ((แรงหมุนขนาดการทํางานอย่างต่อเนื่อง) | การตอบโต้ | การเคลื่อนไหวหายไป | ความแข็งแรงของการบิด (ค่าอ้างอิง) |
ประสิทธิภาพการเริ่มต้น | ทอมปอร์ตที่อนุญาต | |||
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (rpm) | (rpm) | (rpm) | (arc.min) | (arc.min) | (Nm/arc.min) | (%) | (Nm) | |||
| BX20E | 57 | 167 | 15 | 6000 | 412 | 833 | 3500 | 61 | 56 | 1 | 1 | 49 | 75 | 882 | BX20E/i57C |
| 81 | 43 | 42 | BX20E/i81C BX20E/i81C1 BX20E/i81CS BX20E/i81CS1 |
||||||||||||
| 121 | 29 | 29 | BX20E/i121C BX20E/i121C1 BX20E/i121CS BX20E/i121CS1 |
||||||||||||
| BX40E | 81 | 412 | 15 | 1029 | 2058 | 3000 | 37 | 34 | 108 | 70 | 1666 | BX40E/i81C BX40E/i81C1 BX40E/i81CS BX40E/i81CS1 |
|||
| 121 | 25 | 25 | BX40E/i121C BX40E/i121C1 BX40E/i121CS BX40E/i121CS1 |
||||||||||||
| BX80E | 81 | 784 | 15 | 1960 | 3920 | 3000 | 37 | 29 | 196 | 75 | 2156 | BX80E/i81CS | |||
| 101 | 30 | 28 | BX80E/i101C | ||||||||||||
| 121 | 25 | 25 | BX80E/i121C BX80E/i121CS |
||||||||||||
| 153 | 20 | 20 | BX80E/i153C | ||||||||||||
| BX110E | 81 | 1078 | 15 | 2695 | 5390 | 3000 | 37 | 25 | 294 | 75 | 2940 | BX110E/i81CN | |||
| 111 | 27 | 18 | BX110E/i111CS | ||||||||||||

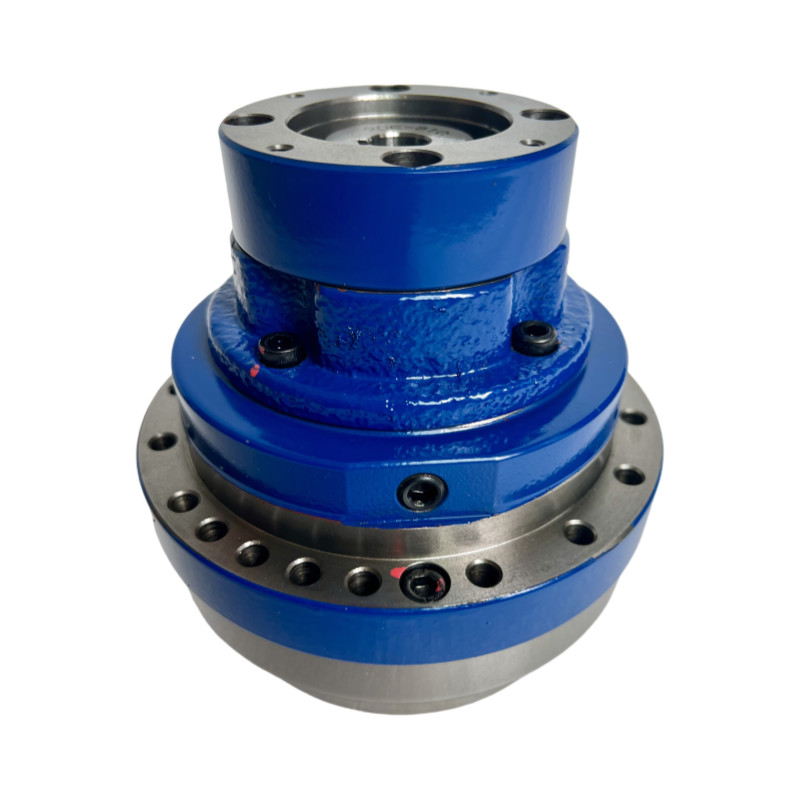

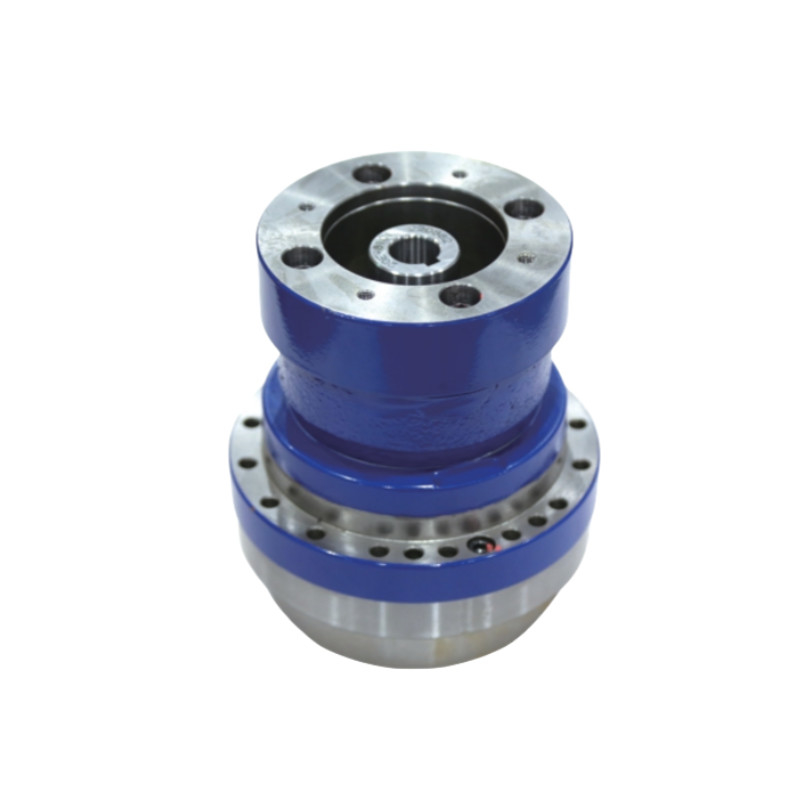

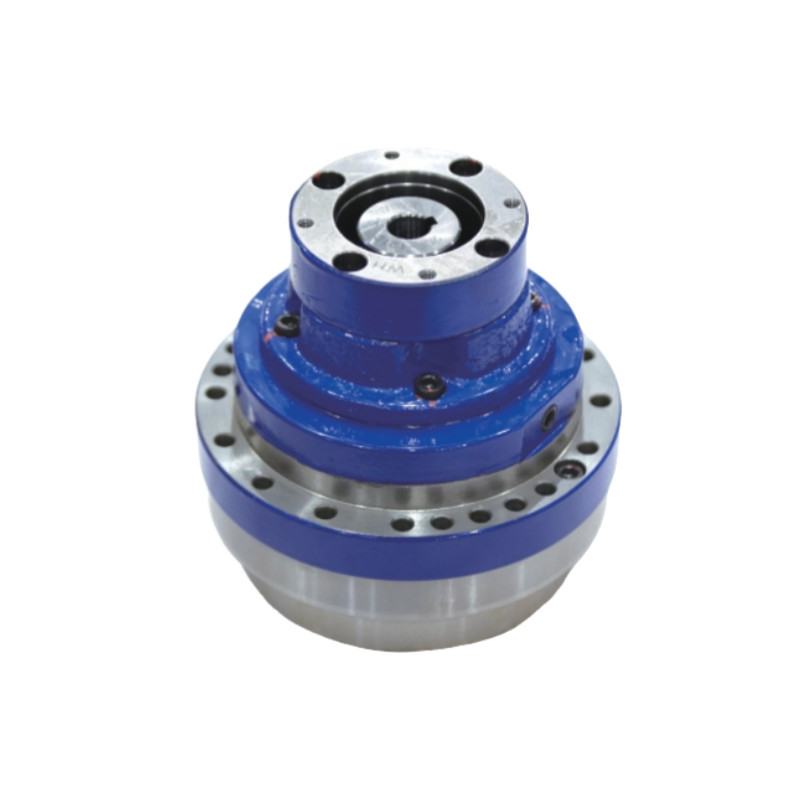

ภาพรายละเอียด
| คุณสมบัติสําคัญของ RV - E กับ Flanged Series | |||
| สินค้า | RV - E พร้อมหัวเครื่องยนต์ลดขอบ | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม | ||
|
ทอมปอร์ตปริมาณ
|
167 ถึง 1078 Nm | ||
| อัตราความเร็วการออก | 15 รอบ/นาที | ||
|
การตอบโต้
|
MAX. 1 Arc.min |
||
| ทอมปอร์คการเร่ง/การลดความเร็ว | 412 ถึง 2695 Nm | ||
|
การเคลื่อนไหวหายไป
|
MAX. 1 Arc.min | ||
|
รุ่น
|
BX20E BX40E BX80E BX110E |
||
| สี | สลิเวอร์ | ||
| ประสิทธิภาพการเริ่มต้น | 75% | ||
| อายุการออกแบบ | 6000 ชั่วโมง | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
