สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSN-8-XX-UI
คําอธิบายสินค้า

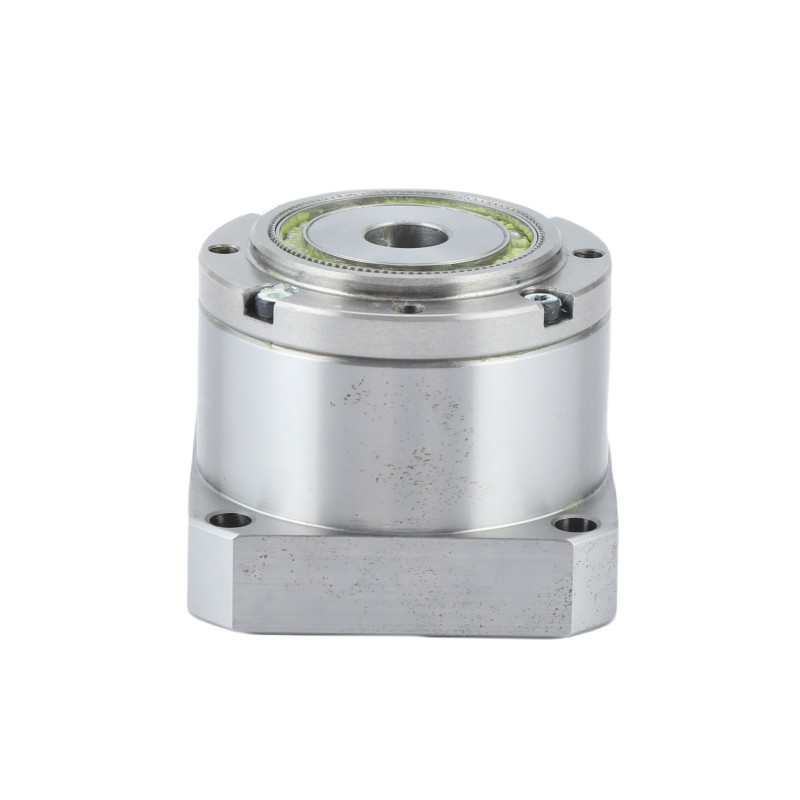

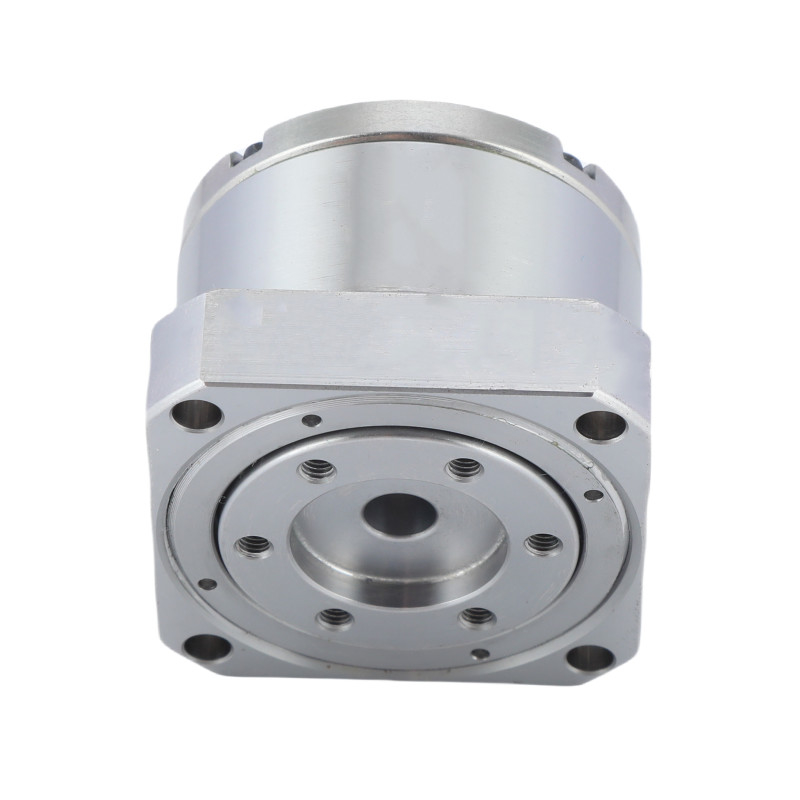

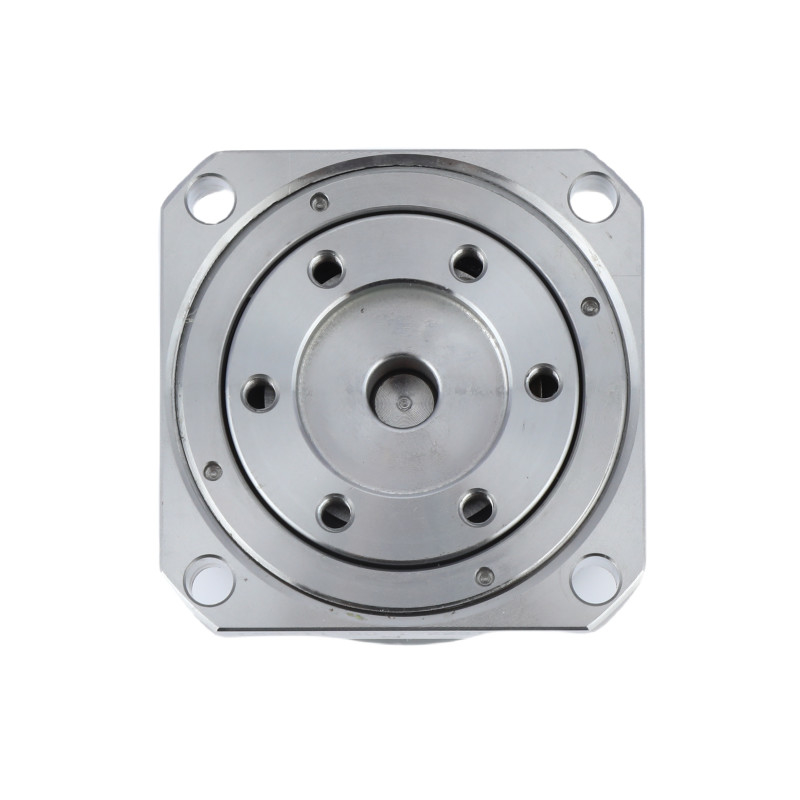

เครื่องขับเคลื่อนฮาร์โมนิกรุ่น 8 ของซีรีส์ LSN มีชื่อว่า เครื่องลดคลื่นความอ้วน ultralight
เปรียบเทียบกับผลิตภัณฑ์มาตรฐานที่มีประสิทธิภาพเท่ากัน LSN-8-XX-U-I gear unit เพียง 0.08 กิโลกรัม เพราะเราปรับปรุงวัสดุของ spline กลมจากเหล็กเป็นเหล็กผสมอะลูมิเนียม.
ลักษณะสําคัญ
• น้ําหนักเบา 30%
• ความจุของทอร์คสูง
• ความจุสูง
• อัตราการลด: 50:1 และ 100:1
รายละเอียด
ตารางปารามิเตอร์ระดับชื่อของลําดับ LSN-8-XX-U-I
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.08 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| คุณสมบัติสําคัญของLSN-8-XX-U-I เครื่องลดคลื่นเครียด ultralight | |||
| สินค้า | LSN ซีรีส์ น้ําหนักเบา รุ่น 8 การขับเคลื่อนฮาร์โมนิก | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหมุนและผนึก | ||
|
อัตราการลด
|
50, 100 | ||
|
การตอบโต้
|
ต่ํากว่า 40 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
10000 ชั่วโมง | ||
|
รุ่น
|
8 | ||
|
น้ําหนัก
|
0.08 กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
| การใช้งาน | หุ่นยนต์และอัตโนมัติ อุปกรณ์ครึ่งนํา | ||
การใช้งาน
เครื่องขับเคลื่อนฮาร์มอนิก หรือ เครื่องขับเคลื่อนเกียร์ฮาร์มอนิก เป็นกลไกเกียร์พิเศษที่เป็นที่รู้จักด้วยการออกแบบที่แม่นยําและคอมแพคต์พวกเขาพบการใช้งานในหลายๆสาขา เนื่องจากคุณสมบัติพิเศษของพวกเขา.
| หุ่นยนต์ | เครื่องขับเคลื่อนฮาร์มอนิกถูกใช้อย่างแพร่หลายในหุ่นยนต์ เนื่องจากอัตราคันสูงต่อน้ําหนักและความแม่นยําของพวกมัน | |
| สายการบินและอวกาศ | ในวิศวกรรมอากาศ การขับเคลื่อนฮาร์มอนิกถูกใช้ในระบบดาวเทียมและยานอวกาศ เนื่องจากความน่าเชื่อถือและความคอมแพคต์มันจําเป็นในกลไกที่ต้องการความแม่นยําสูงและการตอบโต้อย่างน้อยเช่น แอนเทนเนสดาวเทียม และรถบรรทุก | |
| อุปกรณ์การแพทย์ | เครื่องขับเคลื่อนฮาร์มอนิกถูกใช้ในอุปกรณ์การแพทย์ต่างๆ รวมถึงหุ่นยนต์ผ่าตัดและอุปกรณ์วินิจฉัยความแม่นยําและการเคลื่อนไหวที่เรียบร้อยของพวกเขาเป็นสิ่งสําคัญสําหรับการปฏิบัติงานที่ละเอียดและการวินิจฉัยที่แม่นยํา. | |
การดาวน์โหลดภาพวาด PDF
