สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:

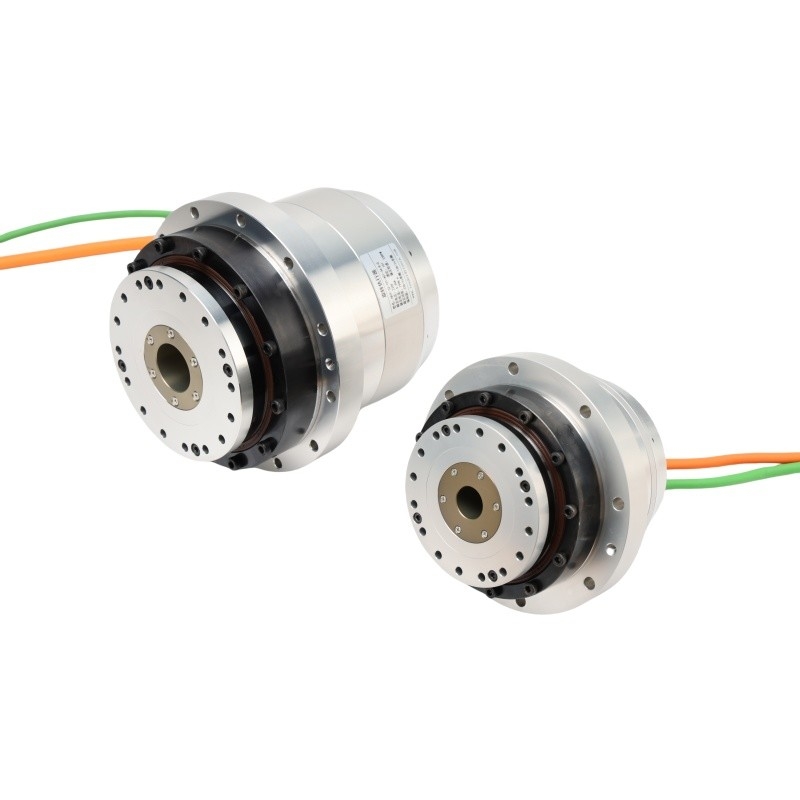

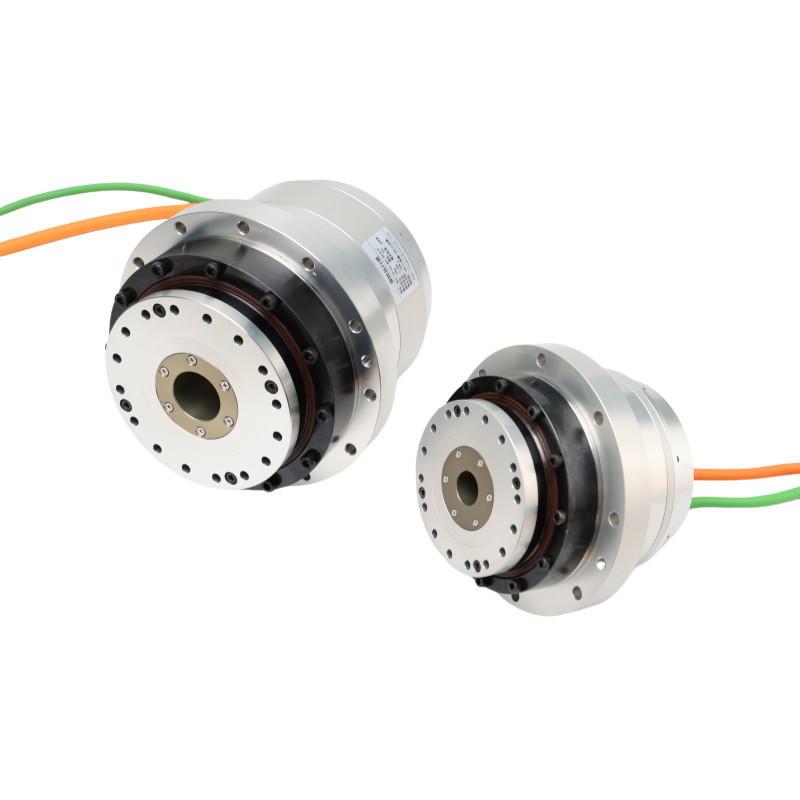

เต้ารับด้านข้าง HATF Series แอคชูเอเตอร์โรตารีแบบมีหน้าแปลน
วิดีโอ
วิดีโอ
ลักษณะของสินค้า
ไม่มีการตอบโต้
ผลกระทบเกือบศูนย์เนื่องจาก คุณสมบัติที่ดีที่สุดของเครื่องลดฮาร์มอนิกและความแข็งแรงของมอเตอร์
เสียงต่ํา
เครื่องยนต์แต่ละตัวจะถูกทดสอบเป็นตัวต่อตัวก่อนการส่ง เพื่อให้การทํางานของหน่วยฮาร์โมนิกที่บูรณาการมีสั่นสะเทือนและเสียงต่ํา
ปรับปรุงรักษา
ไม่ต้องการการบํารุงรักษาเป็นประจํา และไม่จําเป็นต้องเปลี่ยนน้ํามันย่อยระหว่างการใช้งาน
ช่องว่าง
ทางเดินภายในทําให้เส้นทางของสายเคเบิล, หลอดอากาศ, เป็นต้น
ใช้ได้ง่าย
อุปกรณ์ติดตั้งง่าย ปรับปรุงให้เข้ากันได้กับไดรเวอร์มาตรฐานในตลาด และพร้อมใช้ได้ทันที
ตารางปารามิเตอร์ของ HATF
| ซีรี่ย์ HATF | 14 | ||||
| อัตราการลด | 51 | 81 | 101 | ||
| 220VAC | ทอมปิก | N·m | 23 | 29 | 34 |
| ทอมปอร์ตปริมาณ | N·m | 8.6 | 13.5 | 13.5 | |
| ความเร็วสูงสุด | rpm | 118 | 74 | 59 | |
| ความเร็วปริมาณ | rpm | 59 | 37 | 30 | |
| ปัจจุบันสูงสุด | อาวุธ | 2.09 | 1.66 | 1.56 | |
| ปัจจุบัน | อาวุธ | 0.78 | 0.77 | 0.62 | |
| คอนสแตนตอร์ม | N m/อาวุธ | 11.02 | 17.5 | 21.82 | |
| ความต้านทานระยะ | ออม ((20°C) | 7.5 | |||
| อุปทานระยะ | mH | 11.5 | |||
| EMF หลัง | Vrms/krpm | 25 | |||
| 48VDC | ทอมปิก | N·m | 23 | 29 | 34 |
| ทอมปอร์ตปริมาณ | N·m | 8.6 | 13.5 | 13.5 | |
| ความเร็วสูงสุด | rpm | 98 | 62 | 50 | |
| ความเร็วปริมาณ | rpm | 59 | 37 | 30 | |
| ปัจจุบันสูงสุด | อาวุธ | 5.12 | 4.07 | 3.83 | |
| ปัจจุบัน | อาวุธ | 1.92 | 1.89 | 1.52 | |
| คอนสแตนตอร์ม | N m/อาวุธ | 4.49 | 7.13 | 8.89 | |
| ความต้านทานระยะ | ออม ((20°C) | 0.85 | |||
| อุปทานระยะ | mH | 1 | |||
| EMF หลัง | Vrms/krpm | 6.5 | |||
| คอนโดเดอร์สมบูรณ์ | ประเภท Encoder | เครื่องรหัสที่สมบูรณ์ | |||
| ความละเอียด (หมุนมอเตอร์เดียว) | บิต | 23,24 บิต | |||
| มอเตอร์ นับรอบหลายครั้ง | บิต | 16 | |||
| ความแม่นยําตําแหน่งในทิศทางเดียว | อาร์ค sec | ≤ 90 | ≤ 80 | ≤ 70 | |
| ความแม่นยําในการตั้งตําแหน่ง | อาร์ค sec | ≤15 | ≤10 | ≤10 | |
| ความแข็งแรงในการพลิก | x104 N·m /rad | 8 | |||
| ความแข็งแรงจากการบิด | x104 N·m /rad | 0.46 | 0.6 | ||
| คราวของความเฉื่อย | ไม่มีเบรค | กิโลกรัม*เมตร2 | 3.6*10^-5 | ||
| พร้อมเบรก | กิโลกรัม*เมตร2 | 3.7*10^-5 | |||
| มัสซ่า | ไม่มีเบรค | กิโลกรัม | 1.66 | ||
| พร้อมเบรก | กิโลกรัม | 2 | |||
| จํานวนสตาร์ม | สายด้าย | 16 | |||
| สภาพแวดล้อม | อุณหภูมิการทํางาน: 0 ~ 40 °C อุณหภูมิการเก็บรักษา: -20 ~ 60 °C ความชื้นในการทํางาน / ความชื้นในการเก็บ: 20 ~ 80% RH (ไม่มีการปรับความชื้น) ความต้านทานการสั่นสะเทือน: 24.5m/s2 (ความถี่: 10~400Hz) ไม่มีฝุ่นหรือผงโลหะ ก๊าซที่กัดสนอง ก๊าซที่เผาไหม้ หมอกน้ํามัน และการใช้ในภายในอื่น ๆ หลีกเลี่ยงแสงแดดตรง ต่ํากว่า 1000 เมตร |
||||
| โมเตอร์ไอโซเลชั่น | ความต้านทานการปิด: มากกว่า 100MΩ ((DC500V) | ||||
| ความแข็งแรงของไฟฟ้า: AC1500V/ 1 นาที | |||||
| ประเภทการปิด: F | |||||
| ระดับ การ ป้องกัน | ประเภทที่ปิดโดยสิ้นเชิง (IP65) | ||||
ภาพละเอียด
พื้นที่ใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | อุปกรณ์การแพทย์ | หุ่นยนต์แบบมนุษย์ |
|
|
|
| เครื่องจักรแสง | สายการบินและอวกาศ | เครื่อง CNC |
