สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSS-14-XX-UI

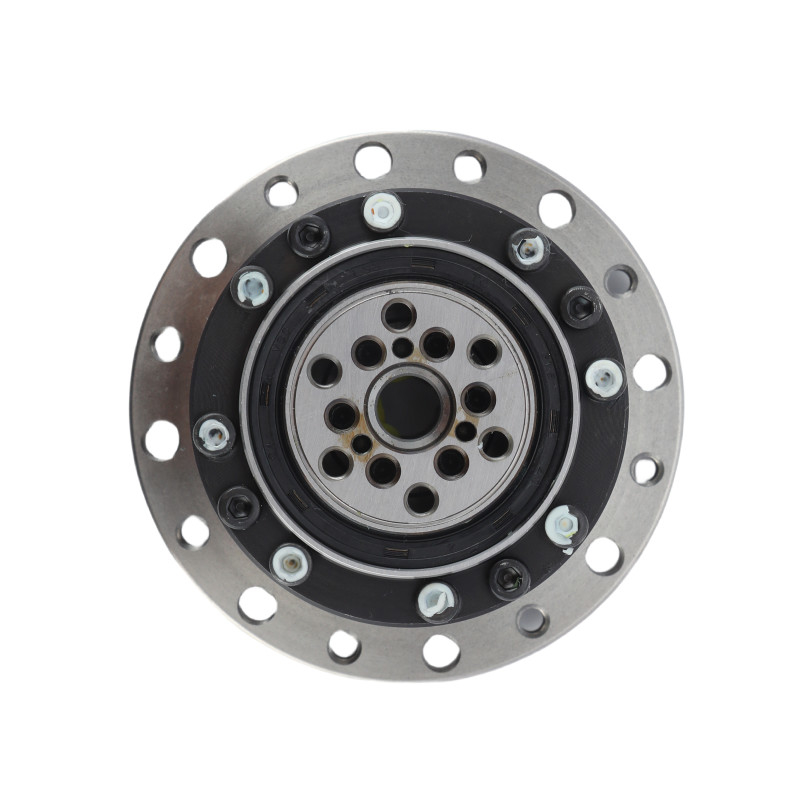

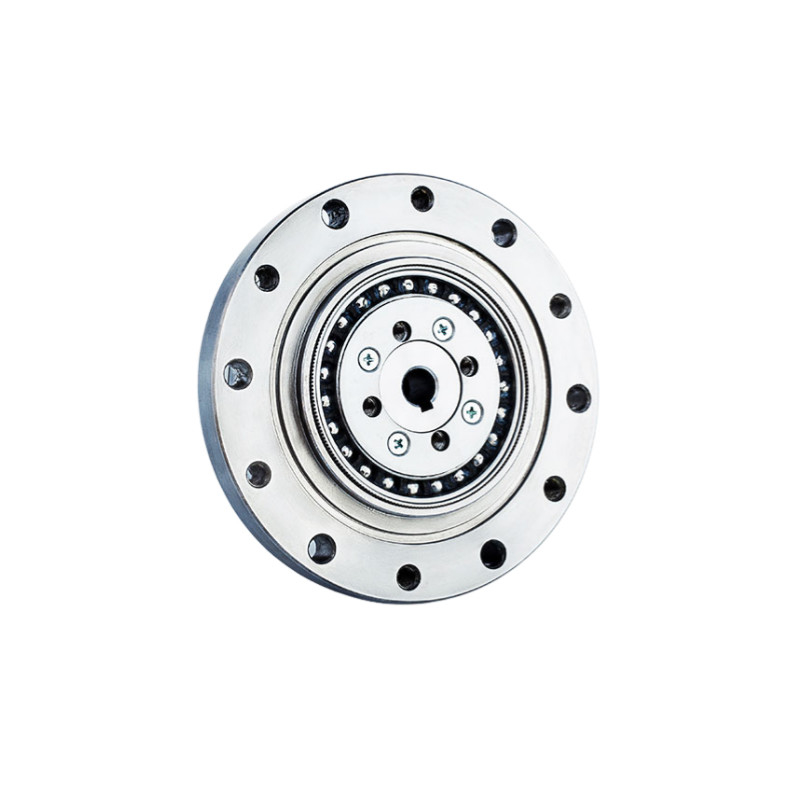

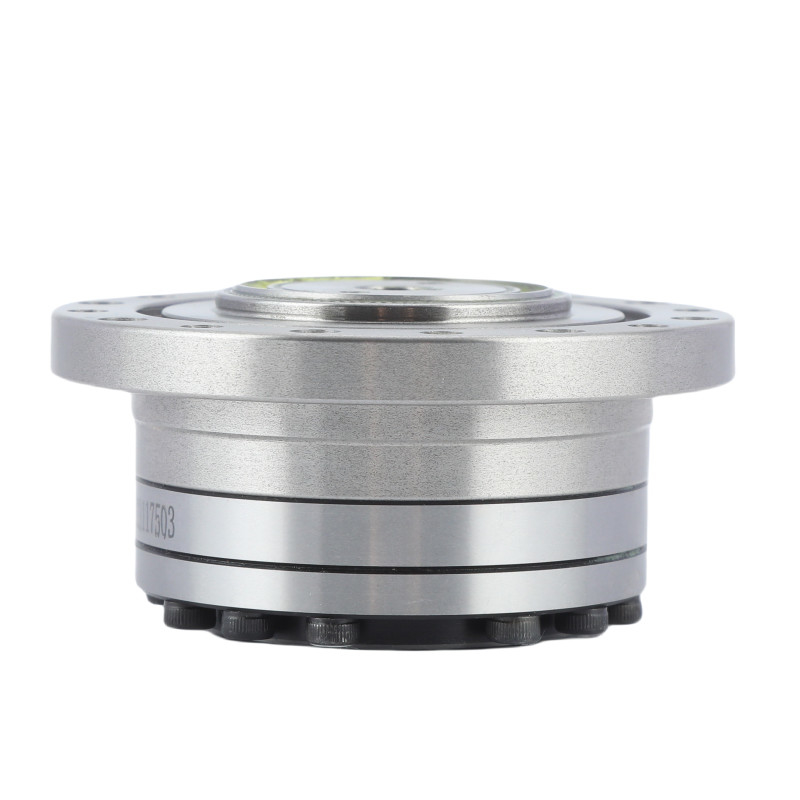

8500r/min Zero Backlash Reducer เครื่องขับคลื่นเครียด เครื่องขับเคลื่อนฮาร์โมนิก
|
เครื่องผลิตคลื่นเป็นแคมทรงทรงกลม โดยทั่วไปติดตั้งกับหมุนลูกบอล ซึ่งถูกวางไว้ภายใน flexspline. เมื่อมันหมุนมันทําให้ flexspline กลายเป็นรูปทรงกลม |
|
Flexsplineเป็นส่วนประกอบทรงกระบอกที่มีผนังบางและยืดหยุ่นที่มีฟันภายนอก มันเข้ากับภายในสปไลน์วงกลมและบิดรูปเป็นรูปทรงทรงทรงเอลิปซ์เนื่องจากเครื่องผลิตคลื่นสปไลน์ flexspline มีฟันน้อยกว่าสปไลน์วงกลม. |
|
|
สเปลีนวงกลมนี่คือแหวนวงกลมที่แข็งแกร่ง มีฟันภายในเข้ากับฟันภายนอกของฟล็กซ์สปไลน์ |
ตารางปารามิเตอร์
| รุ่น | 14 | |||||
| อัตราการลด | 50 | 80 | 100 | 120 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
|
ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
r/min | 8500 | ||||
|
ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
r/min | 3500 | ||||
| การตอบโต้ | อาร์คเซค | ≤20 | ||||
| น้ําหนัก | กก | 0.51 | ||||
| อายุการออกแบบ | ชั่วโมง | 10000 | 15000 | 15000 | 15000 | |
| คุณสมบัติสําคัญของ LSS - ซีรีส์ I โมเดล 14 แอร์มอนิกเกียร์หน่วย | |||
| สินค้า | อุปกรณ์เรือนฮาร์มอนิก | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหมุนและผนึก | ||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
14 | ||
|
น้ําหนัก
|
0.51 กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
| เครื่อง CNC | ระบบครึ่งนํา | หุ่นยนต์อุตสาหกรรม |
