สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSS-17-XX-UI

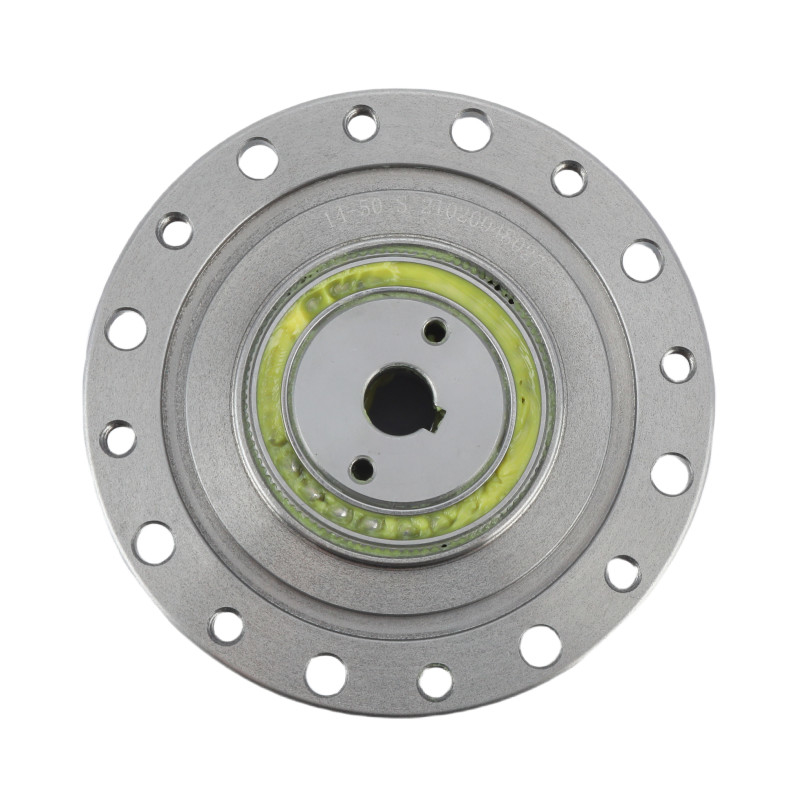

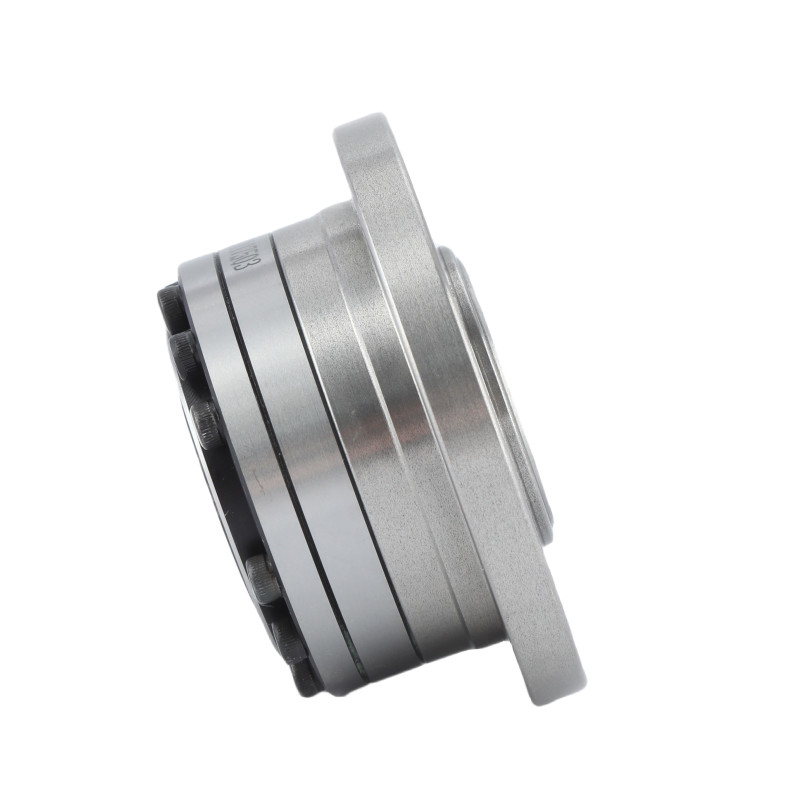

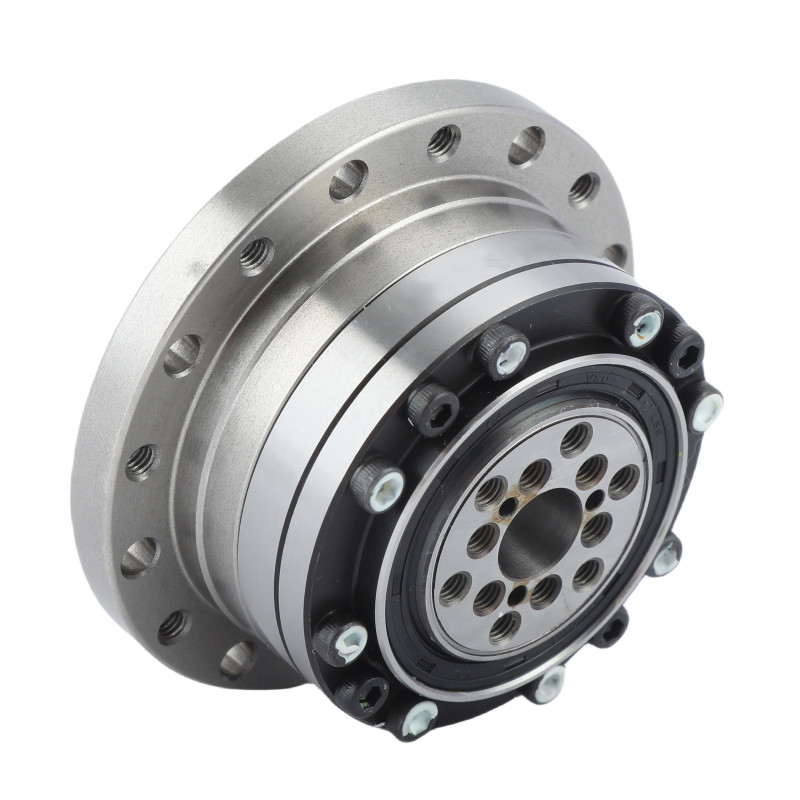

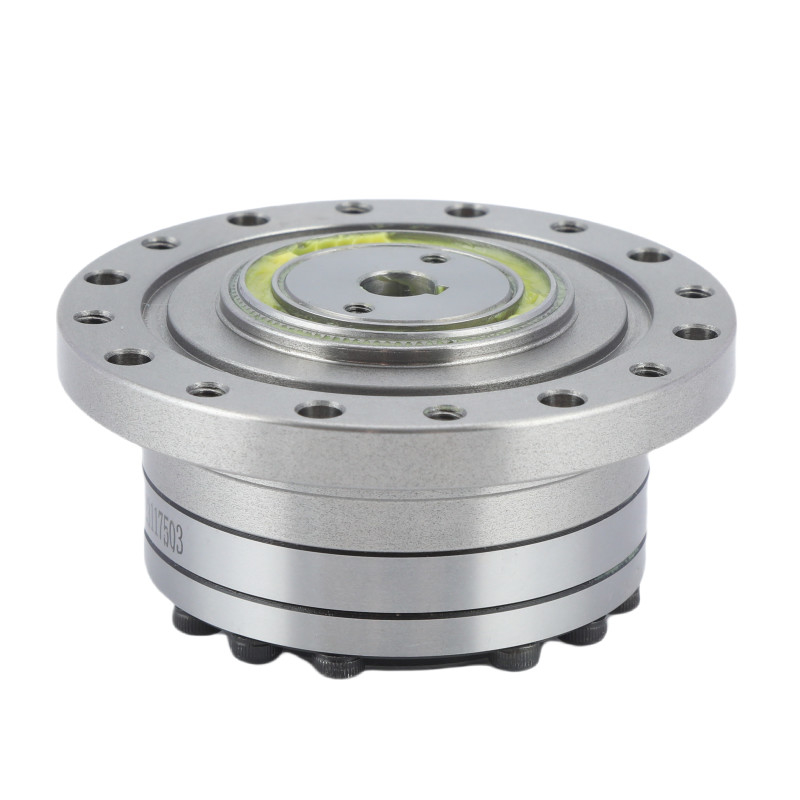

โรบอติกส์ การขับเคลื่อนฮาร์มอนิก มอเตอร์การลดเกียร์
|
เครื่องผลิตคลื่น โดยทั่วไปเป็นการประกอบห่อลูกกลมแบบ Elliptus ที่เข้ากับภายใน flexspline มันทําให้ flexspline มีรูปร่างแบบ Elliptusทําให้มันเข้ากับฟันของ spline วงกลมที่สองภูมิภาคตรงข้าม. Flexspline เป็นเกียร์ทรงกระบอกบางและยืดหยุ่นที่มีฟันภายนอก มันปรับรูปเป็นยืดหยุ่นตามรูปร่างของเครื่องผลิตคลื่น สเปลีนวงกลม เป็นวงแหวนที่แข็งแกร่งที่มีฟันภายใน มันยังคงไม่เคลื่อนไหวหรือสามารถเป็นสมาชิกออกของระบบการปฏิสัมพันธ์ระหว่างฟันของ spline กลมและ flexspline สร้างการลดเกียร์. |
การปฏิบัติงาน
|
รายละเอียด
| รุ่น | 17 | |||||
| อัตราการลด | 50 | 80 | 100 | 120 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 16 | 22 | 24 | 24 | |
| kgfm | 1.6 | 2.2 | 2.4 | 2.4 | ||
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 34 | 43 | 54 | 54 | |
| kgfm | 3.5 | 4.4 | 5.5 | 5.5 | ||
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 26 | 27 | 39 | 39 | |
| kgfm | 2.6 | 2.7 | 4 | 4 | ||
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 70 | 87 | 108 | 86 | |
| kgfm | 7.1 | 8.9 | 11 | 8.8 | ||
|
ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
r/min | 7300 | ||||
|
ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
r/min | 3500 | ||||
| การตอบโต้ | อาร์คเซค | ≤20 | ||||
| น้ําหนัก | กก | 0.67 | ||||
| อายุการออกแบบ | ชั่วโมง | 10000 | 15000 | 15000 | 15000 | |
ภาพละเอียด
| คุณสมบัติสําคัญของ LSS - ซีรีส์ I โมเดล 17 แอร์มอนิกเกียร์หน่วย | |||
| สินค้า | เครื่องลดคลื่นเครียด รุ่น 17 | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหักและผนึก | ||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
7300 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
17 | ||
|
น้ําหนัก
|
0.67 กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
|
| หุ่นยนต์อุตสาหกรรม | อุปกรณ์การแพทย์ | ระบบการผลิต | ระบบครึ่งนํา |
