สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSS-32-XX-UI
โมเดล 32 กล่องเกียร์คลื่นเครียด การขับเคลื่อนฮาร์โมนิกความแม่นยําสูง
|
เครื่องลดคลื่นเครียด (เครื่องขับเคลื่อนฮาร์โมนิก) เป็นส่วนประกอบที่สําคัญในระบบเครื่องจักรสมัยใหม่ ที่ต้องการความแม่นยําสูง ขนาดเล็ก และการส่งมอบทอร์คสูงซึ่งใช้การบิดของ flexspline และการติดต่อแม่นยําของฟันเกียร์ทําให้มันเหมาะสมสําหรับการใช้งานในหุ่นยนต์ การบินและอุตสาหกรรมต่าง ๆ |
การใช้งานหุ่นยนต์ใช้ในแขนและข้อหุ่นยนต์ เพื่อควบคุมการเคลื่อนไหวอย่างแม่นยํา |
ตารางปารามิเตอร์
| รุ่น | 32 | |||||
| อัตราการลด | 50 | 80 | 100 | 120 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 76 | 118 | 137 | 137 | |
| kgfm | 7.8 | 12 | 14 | 14 | ||
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 216 | 304 | 333 | 353 | |
| kgfm | 22 | 31 | 34 | 36 | ||
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 108 | 167 | 216 | 216 | |
| kgfm | 11 | 17 | 22 | 22 | ||
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 382 | 568 | 647 | 686 | |
| kgfm | 39 | 58 | 66 | 70 | ||
| ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
r/min | 4800 | ||||
| ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
r/min | 3500 | ||||
| การตอบโต้ | อาร์คเซค | ≤20 | ||||
| น้ําหนัก | กก | 3.11 | ||||
| อายุการออกแบบ | ชั่วโมง | 10000 | 15000 | 15000 | 1500 | |

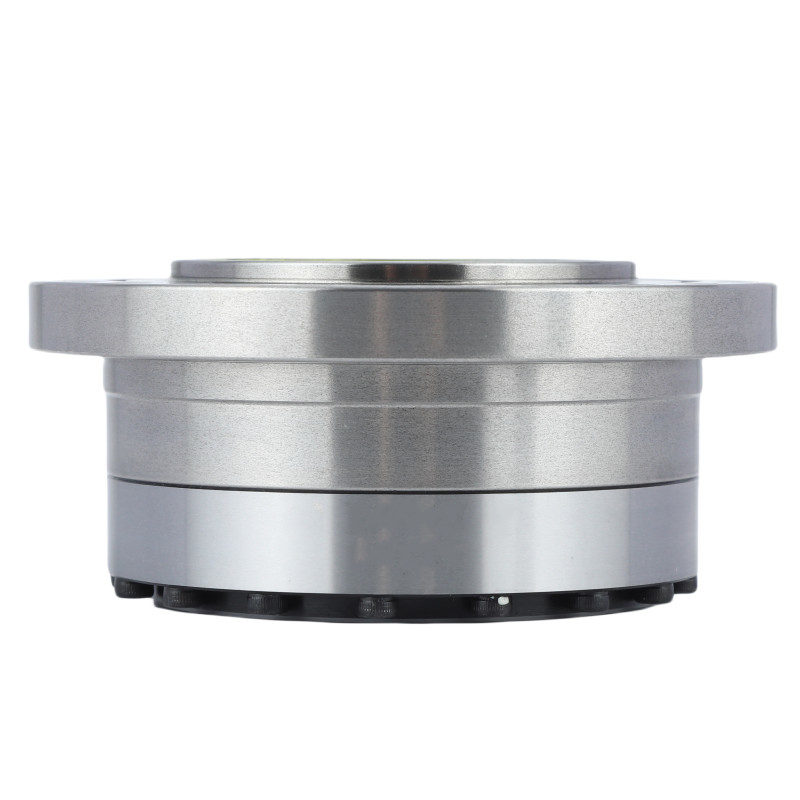

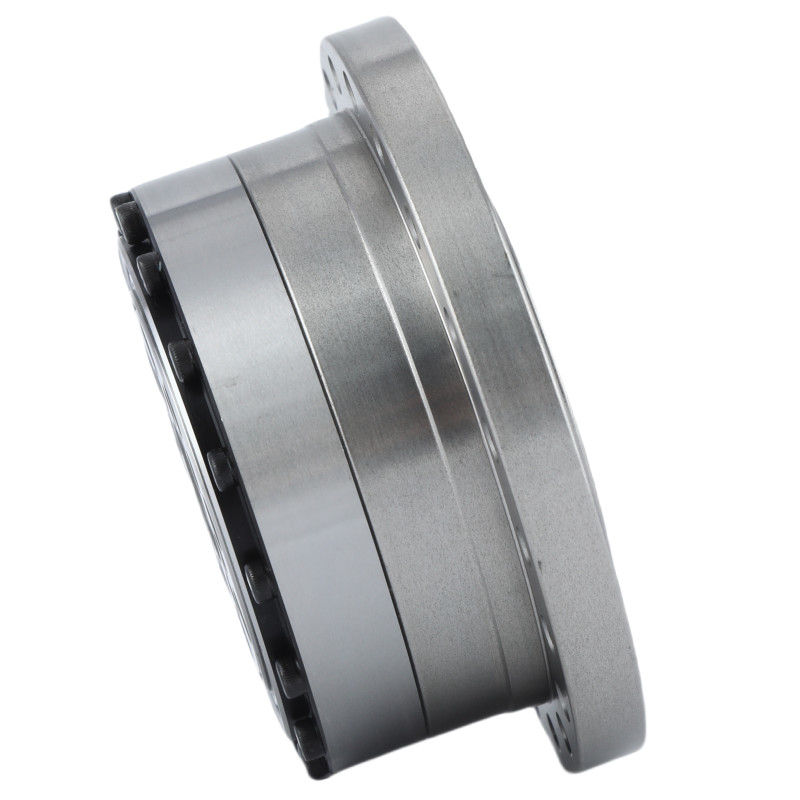

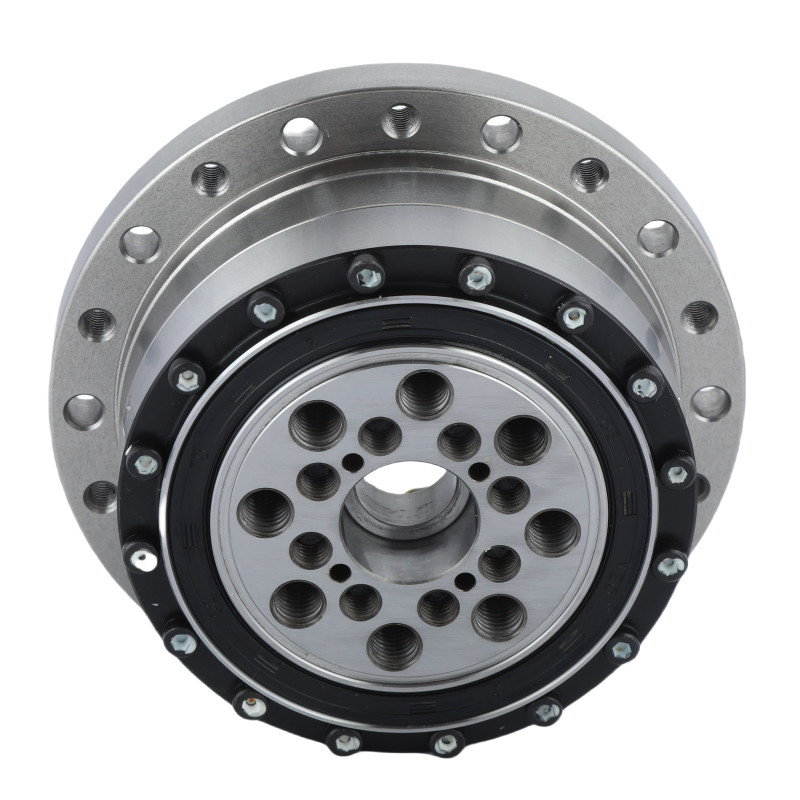

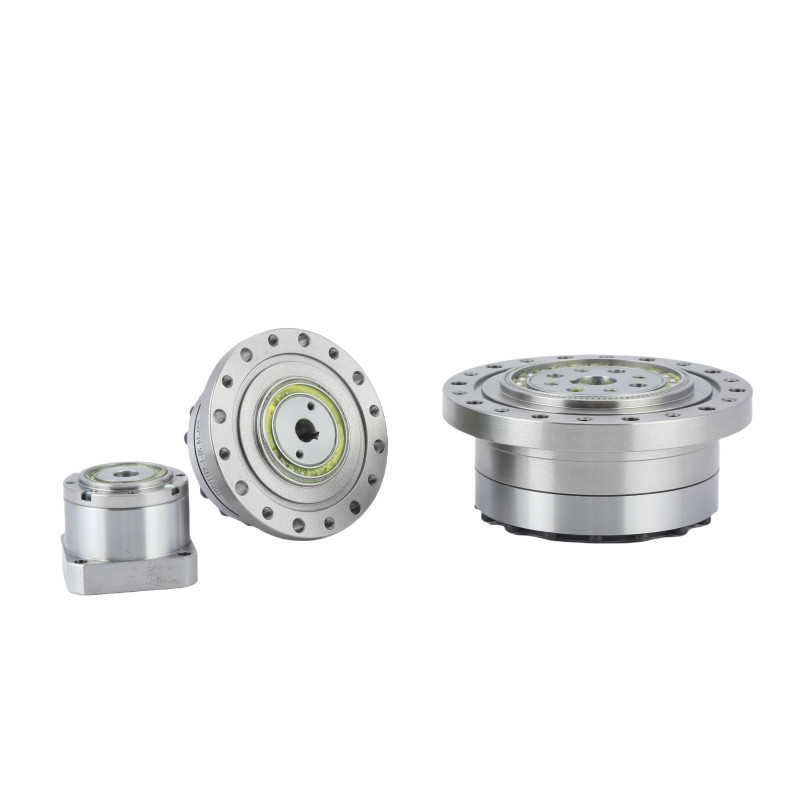

ภาพละเอียด
|
คุณสมบัติสําคัญของ LSS - I รุ่น 32 หน่วยเกียร์ฮาร์มอนิก | |||
| สินค้า | รุ่น 32 การขับเคลื่อนฮาร์โมนิก | |||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหมุนและผนึก | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
4800 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
32 | |||
|
น้ําหนัก
|
3.11 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
