สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSS-40-XX-UI
|

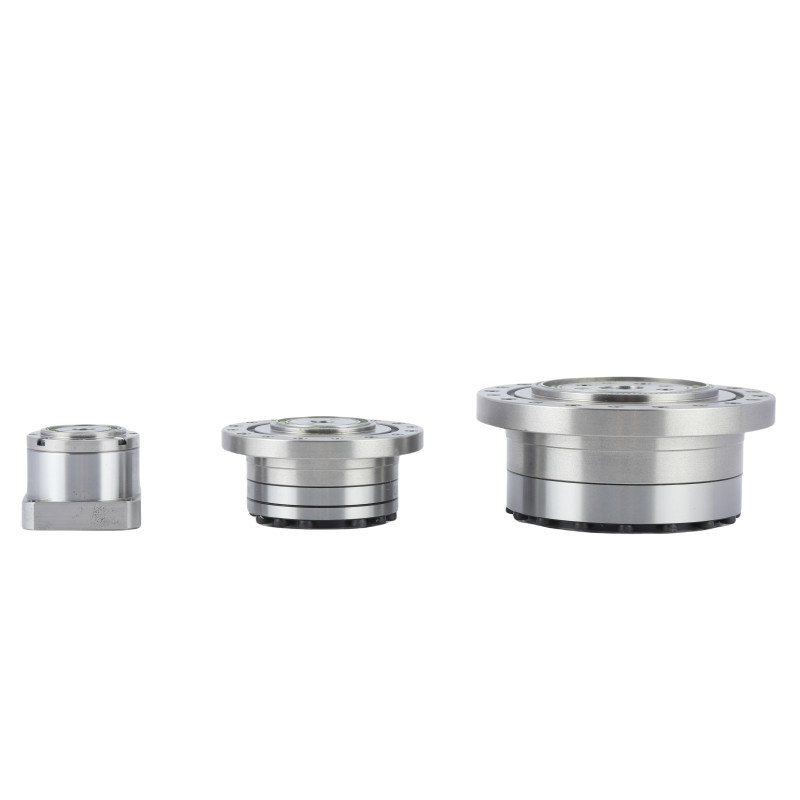

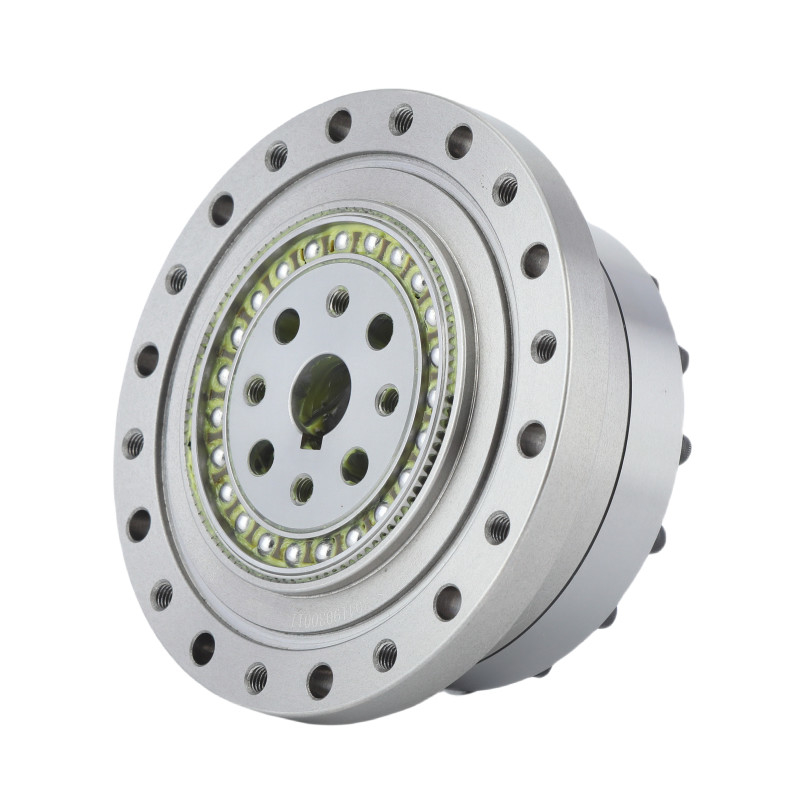

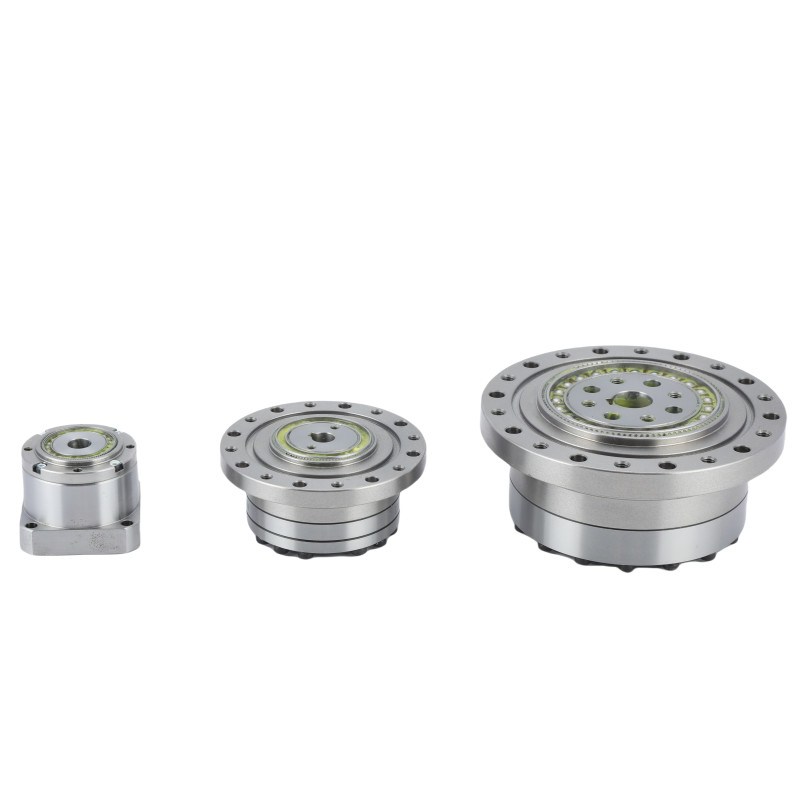

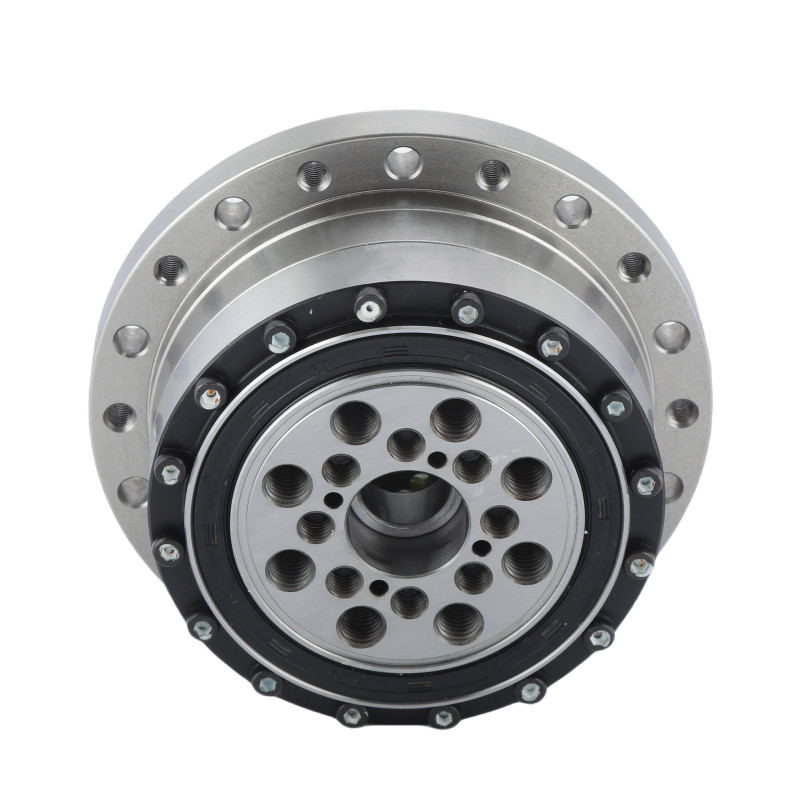

เครื่องลดคลื่นเครียด (เครื่องขับเคลื่อนฮาร์โมนิก) เป็นส่วนประกอบที่สําคัญในระบบเครื่องจักรสมัยใหม่ ที่ต้องการความแม่นยําสูง ขนาดเล็ก และการส่งทอร์คสูงซึ่งใช้การบิดของ flexspline และการติดต่อแม่นยําของฟันเกียร์ทําให้มันเหมาะสมสําหรับการใช้งานในหุ่นยนต์ การบินและอุตสาหกรรมต่าง ๆ |
การใช้งานหุ่นยนต์มักถูกใช้ในข้อของแขนและขาของหุ่นยนต์ ที่ต้องการการควบคุมอย่างแม่นยํา และแรงหมุนแรงสูง เพื่อการเคลื่อนไหวที่เรียบร้อยและแม่นยํา |
| รุ่น | 40 | |||||
| อัตราการลด | 50 | 80 | 100 | 120 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
r/min | 4000 | ||||
| ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
r/min | 3000 | ||||
| การตอบโต้ | อาร์คเซค | ≤20 | ||||
| น้ําหนัก | กก | 4.6 | ||||
| อายุการออกแบบ | ชั่วโมง | 10000 | 15000 | 15000 | 15000 | |
|
ลักษณะสําคัญของ LSS - I Model 40 Harmonic Gear Units | |||
| สินค้า | รุ่น 40 การขับเคลื่อนฮาร์โมนิก | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
3000 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
4000 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
40 | |||
|
น้ําหนัก
|
4.6 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
