สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-14-XX-U-III

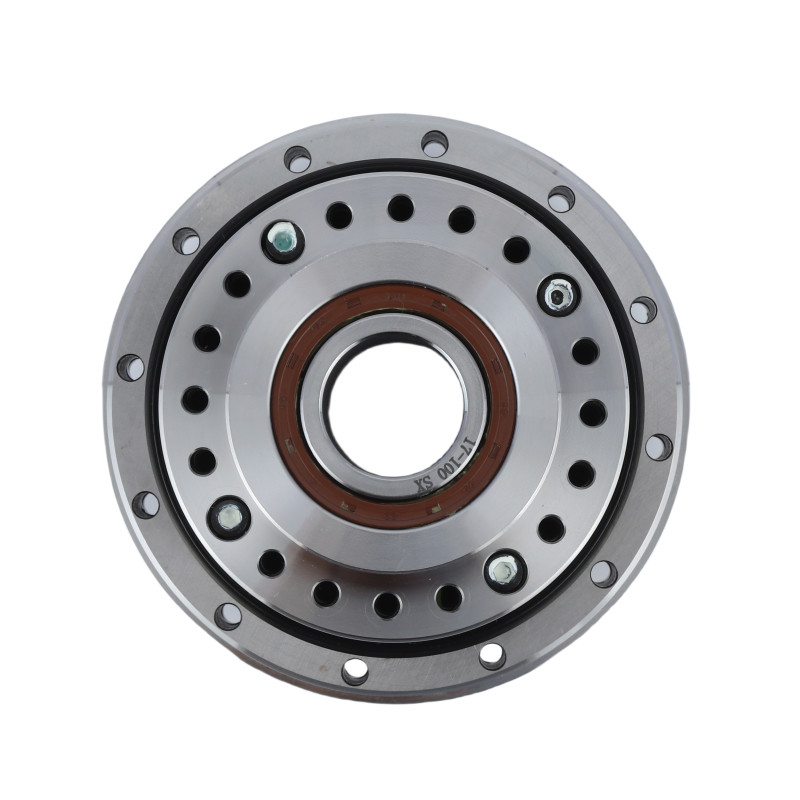

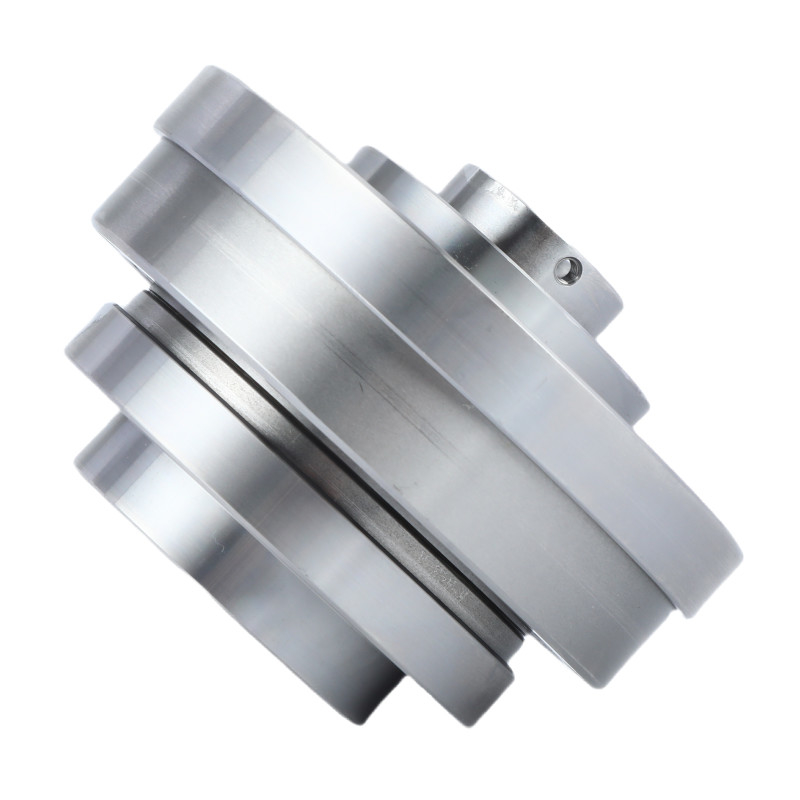

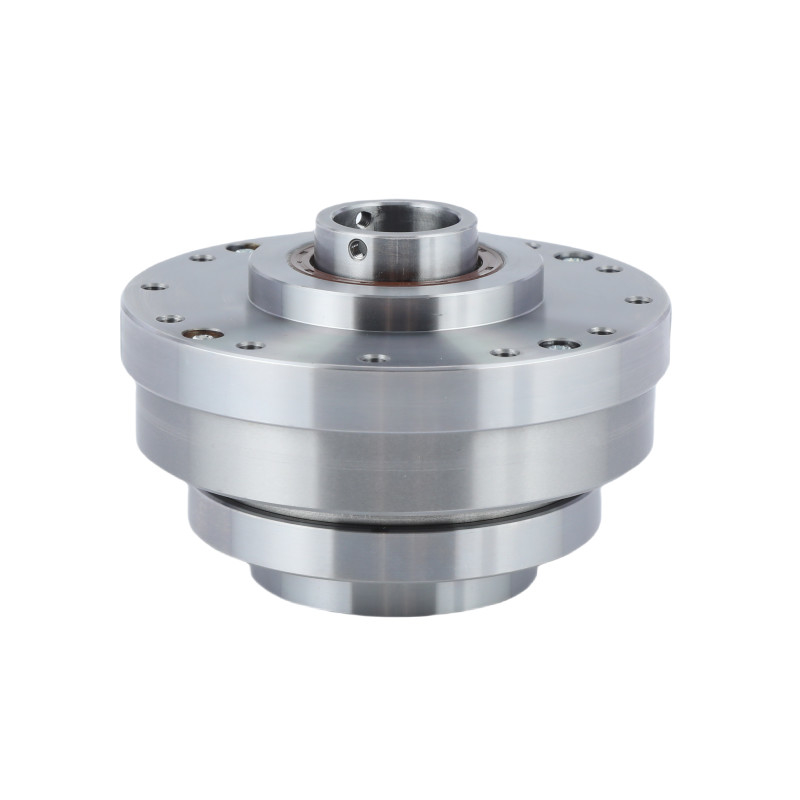

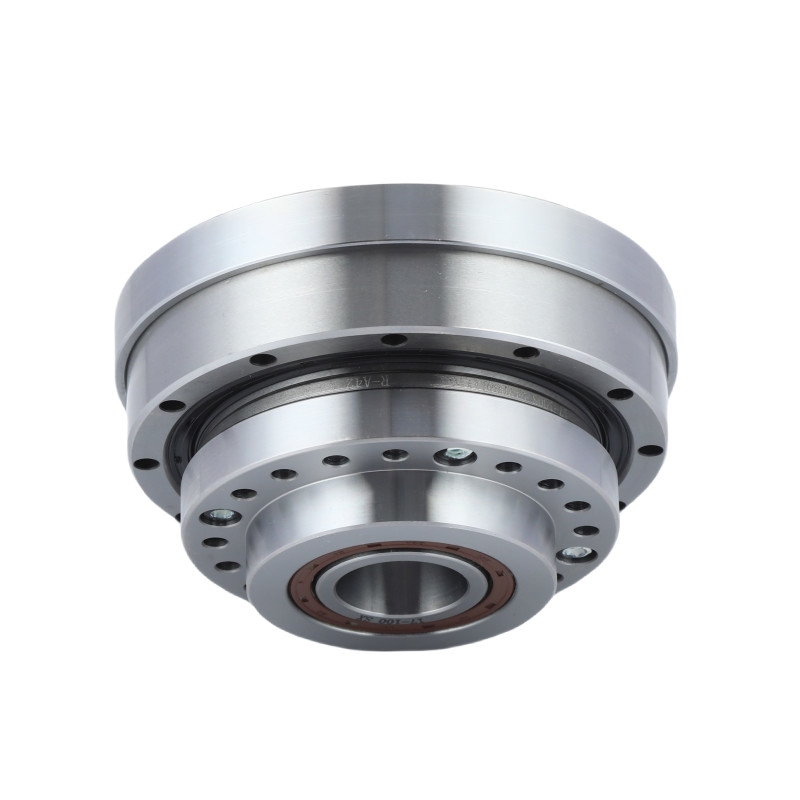

เครื่องกําเนิดคลื่นเครียด เครื่องขับเคลื่อนฮาร์โมนิก เครื่องลดการเคลื่อนไหวกล่องเกียร์
|
การขับเคลื่อนแบบฮาร์โมนิกเป็นกลไกเกียร์ประเภทหนึ่งที่ใช้ในการควบคุมการเคลื่อนไหวอย่างแม่นยําสูง ประกอบด้วยสามองค์ประกอบหลัก: เครื่องกําเนิดคลื่น, เครื่องยืดหยุ่น, และ เครื่องกลม ลักษณะ
|
ตารางปารามิเตอร์ระดับ
| รุ่น | 14 | |||||
| อัตราการลด | 50 | 80 | 100 | 120 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 5.4 | 7.8 | 7.8 | 7.8 | |
| kgfm | 0.55 | 0.8 | 0.8 | 0.8 | ||
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 18 | 23 | 28 | 28 | |
| kgfm | 1.8 | 2.4 | 2.9 | 2.9 | ||
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 6.9 | 11 | 11 | 11 | |
| kgfm | 0.7 | 1.1 | 1.1 | 1.1 | ||
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 35 | 47 | 54 | 54 | |
| kgfm | 3.6 | 4.8 | 5.5 | 5.5 | ||
| ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
r/min | 8500 | ||||
| ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
r/min | 3500 | ||||
| การตอบโต้ | อาร์คเซค | ≤20 | ||||
| น้ําหนัก | กก | 0.7 | ||||
| อายุการออกแบบ | ชั่วโมง | 10000 | 15000 | 15000 | 15000 | |
ภาพละเอียด
|
ลักษณะสําคัญของ LHT - III รุ่น 14 | |||
| สินค้า | รูปแบบ 14 การขับเคลื่อนฮาร์โมนิก | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
8500 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
14 | |||
|
น้ําหนัก
|
0.7 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | เครื่อง CNC | การบิน |
