สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-25-XX-U-I

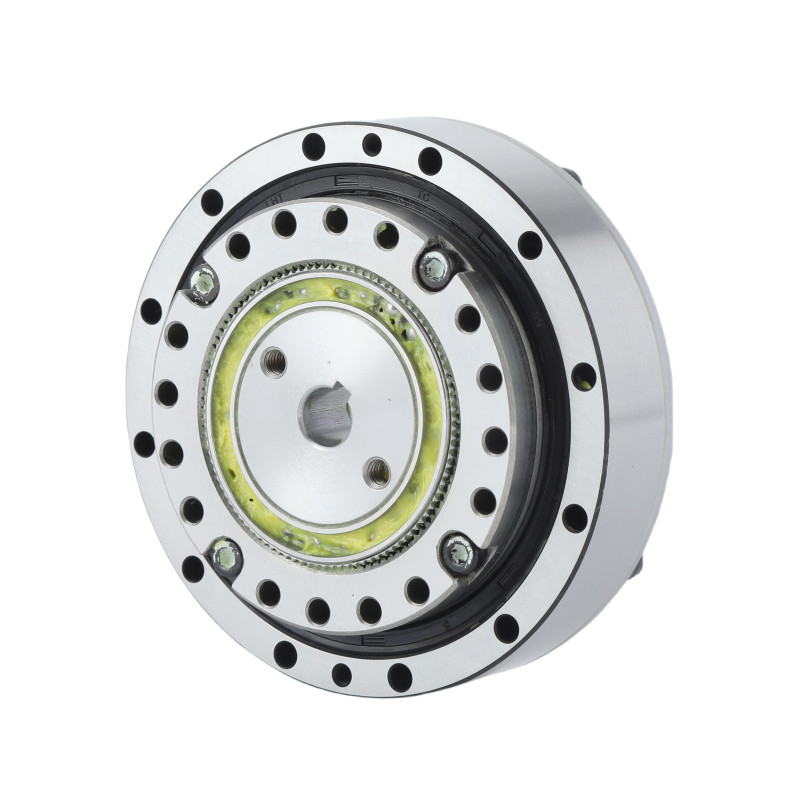

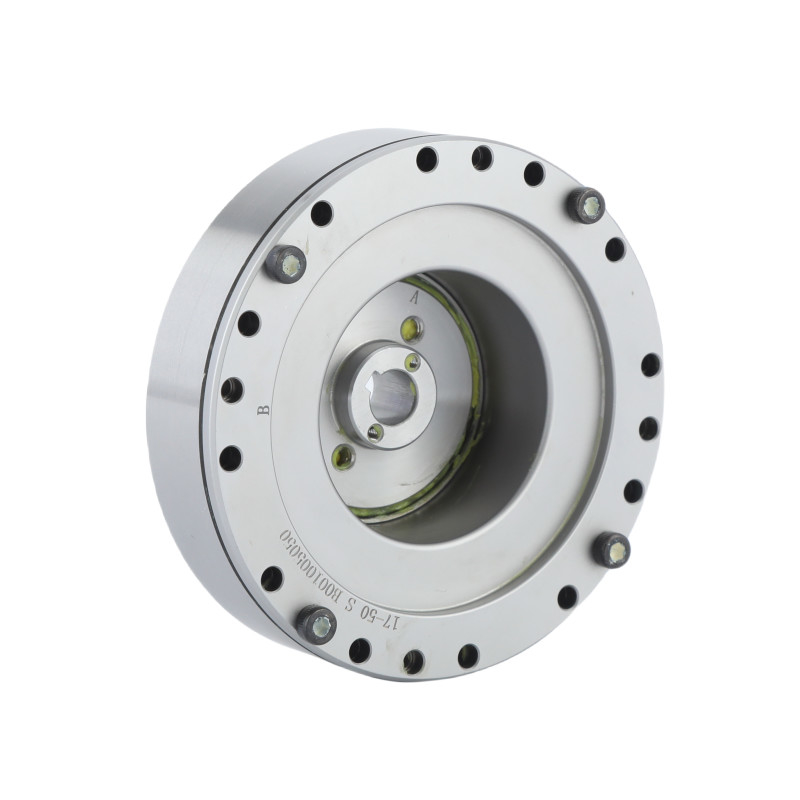

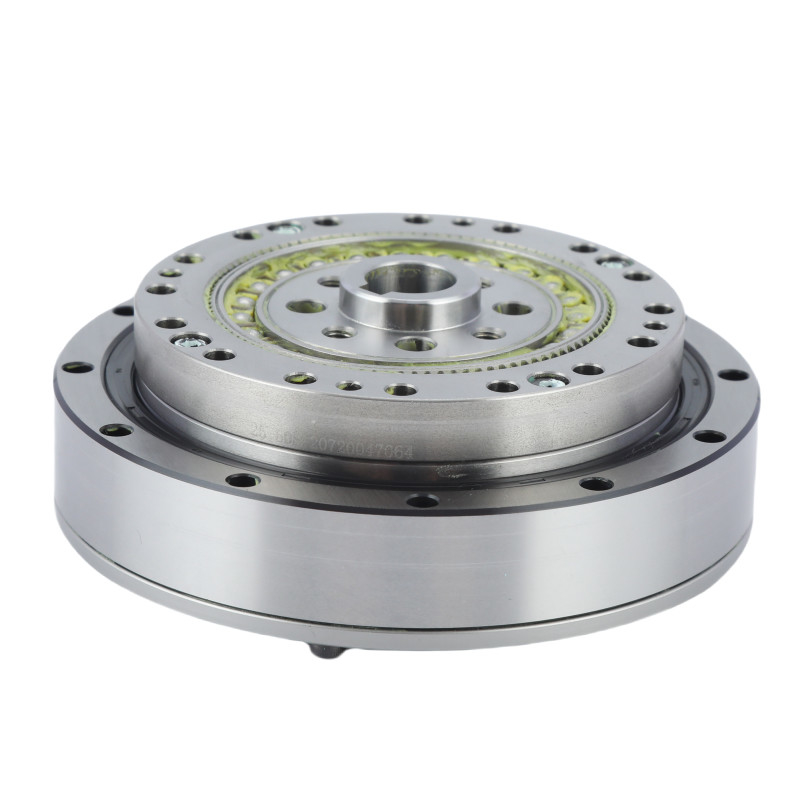

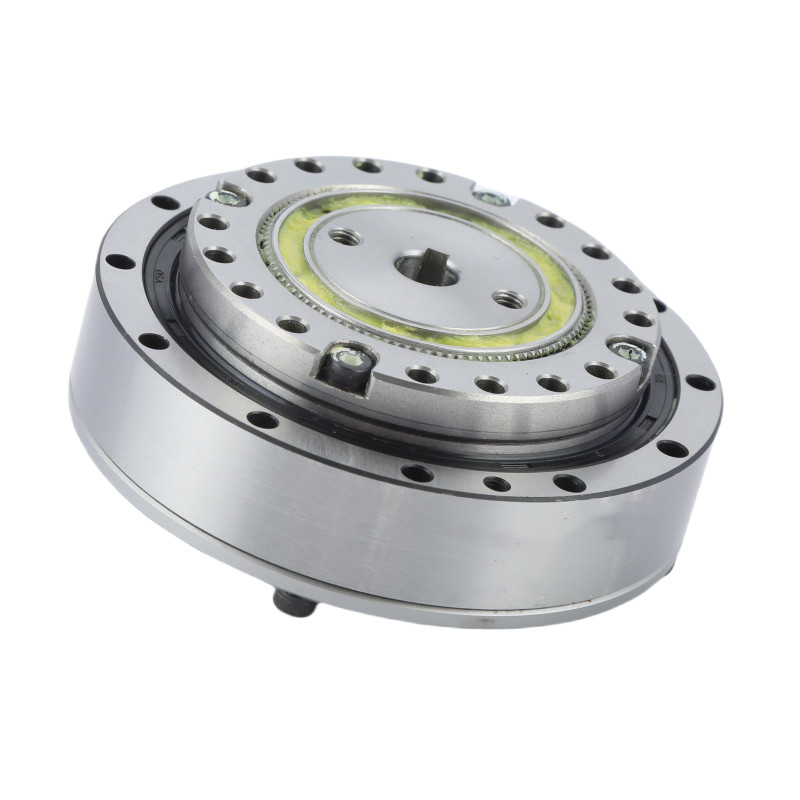

คลื่นความยืดหยุ่นแบบคอมแพคต์ไม่มีการตอบโต้การขับเคลื่อนฮาร์มอนิก
|
ความจุของทอร์คสูง การถ่ายทอดทอร์คแม้ว่าขนาดคอมแพคต์ของพวกเขา, การขับเคลื่อนฮาร์มอนิกสามารถส่งมอบทอร์คสูง. นี้เป็นเพราะจํานวนมากของฟันที่ติดต่อระหว่าง flexspline และ spline กลม. ความแม่นยําสูงและสามารถซ้ําได้ ความถูกต้องการออกแบบให้ความแม่นยําสูงในการควบคุมการเคลื่อนไหว ทําให้การขับเคลื่อนฮาร์โมนิกเหมาะสําหรับการใช้งานที่ต้องการตําแหน่งที่แม่นยําและซ้ําได้ ประสิทธิภาพสูง ประหยัดพลังงานเครื่องขับเคลื่อนฮาร์โมนิกแสดงประสิทธิภาพทางกลสูง โดยทั่วไปประมาณ 80-90% ซึ่งลดการบริโภคพลังงานและปรับปรุงผลงานของระบบ |
ตารางปารามิเตอร์
| รุ่น | 25 | |||||
| อัตราการลด | 50 | 80 | 100 | 120 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 39 | 63 | 67 | 67 | |
| kgfm | 4 | 6.4 | 6.8 | 6.8 | ||
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 98 | 137 | 157 | 167 | |
| kgfm | 10 | 14 | 16 | 17 | ||
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 55 | 87 | 108 | 108 | |
| kgfm | 5.6 | 8.9 | 11 | 11 | ||
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 186 | 255 | 284 | 304 | |
| kgfm | 19 | 26 | 29 | 31 | ||
| ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
r/min | 5600 | ||||
| ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
r/min | 3500 | ||||
| การตอบโต้ | อาร์คเซค | ≤20 | ||||
| น้ําหนัก | กก | 1.22 | ||||
| อายุการออกแบบ | ชั่วโมง | 10000 | 15000 | 15000 | 15000 | |
|
ลักษณะสําคัญของ LHT - I รุ่น 25 | |||
| สินค้า | รุ่น 25 การขับเคลื่อนฮาร์โมนิก | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
5600 r/min | |||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
25 | |||
|
น้ําหนัก
|
1.22 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | หุ่นยนต์แบบมนุษย์ | ระบบการผลิต |
