สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-40-XX-UI
กล่องเกียร์การลดความหนักแบบฮาร์มอนิกเบา
คําอธิบายสินค้า
เครื่องยืดคลื่น (ที่รู้จักกันในชื่อ เครื่องย้ายฮาร์โมนิก) เป็นระบบเครื่องยืดกลที่มีเครื่องยืดหยุ่นที่มีฟันภายนอกที่ถูกปรับปรุงโดยปุ่มทรงเอลิปติกที่หมุนเพื่อเข้ากับฟันเกียร์ภายในของสปไลน์ภายนอกวงกลมภายนอก: สปไลน์วงกลม (คง)
การดําเนินงานหลักของเครื่องยืดคลื่น / เครื่องเกียร์ฮาร์โมนิกขึ้นอยู่กับการปฏิสัมพันธ์ระหว่างสามองค์ประกอบหลัก: เครื่องผลิตคลื่น, Flexspline และ Circular Spline.แต่ละคนมีบทบาทสําคัญในการแปลงทอร์คเข้าสู่การเคลื่อนไหวผลิตแม่นยํา, ทําให้กล่องเกียร์เหล่านี้แตกต่างกันในแง่ของประสิทธิภาพและความแม่นยํา
ระบบการขับเคลื่อนฮาร์มอนิค มีประโยชน์ในการเพิ่มมอเตอร์คอมในเกียร์ที่ใช้ในการบด, ในการผลิต, และในเครื่องจักรที่ใช้แขนหุ่นยนต์
ตารางปารามิเตอร์
| รุ่น | 40 | |||||
| อัตราการลด | 50 | 80 | 100 | 120 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 137 | 206 | 265 | 294 | |
| kgfm | 14 | 21 | 27 | 30 | ||
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 402 | 519 | 568 | 617 | |
| kgfm | 41 | 53 | 58 | 63 | ||
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 196 | 284 | 372 | 451 | |
| kgfm | 20 | 29 | 38 | 46 | ||
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 686 | 980 | 1080 | 1180 | |
| kgfm | 70 | 100 | 110 | 120 | ||
| ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
r/min | 4000 | ||||
| ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
r/min | 3000 | ||||
| การตอบโต้ | อาร์คเซค | ≤20 | ||||
| น้ําหนัก | กก | 4.4 | ||||
| อายุการออกแบบ | ชั่วโมง | 10000 | 15000 | 15000 | 15000 | |

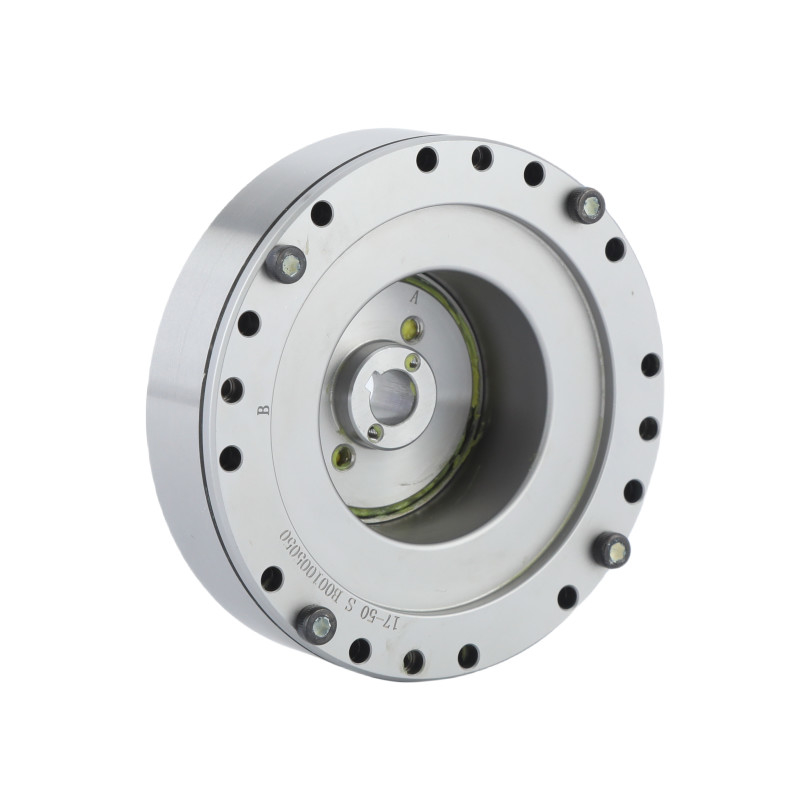

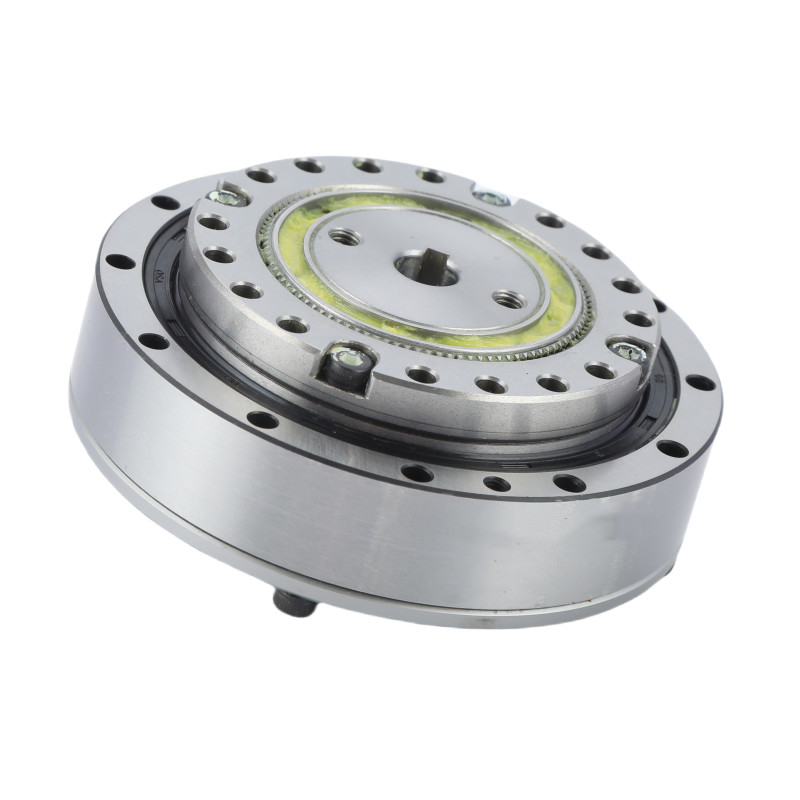

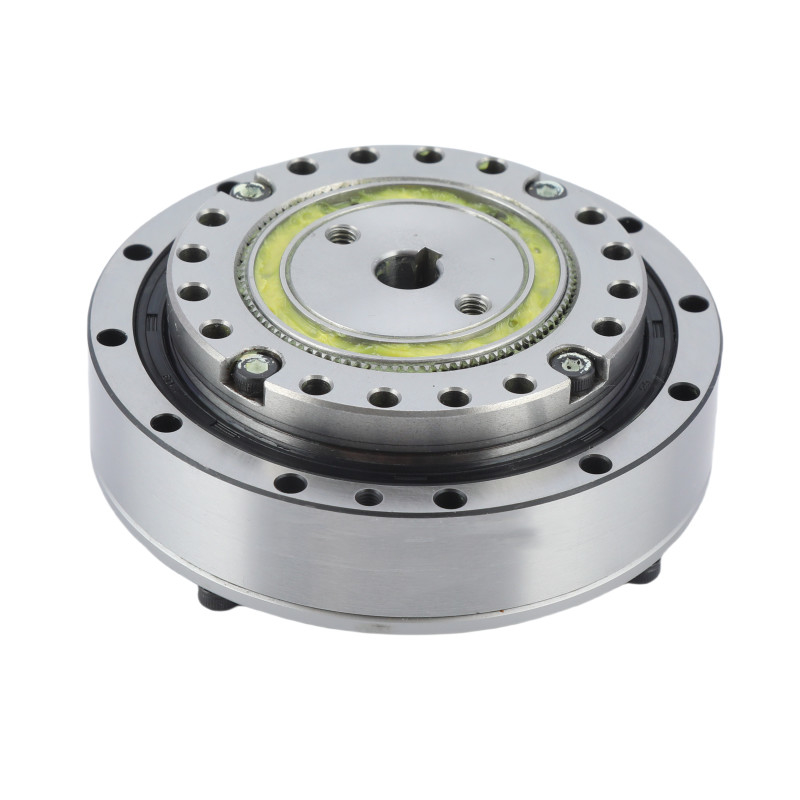

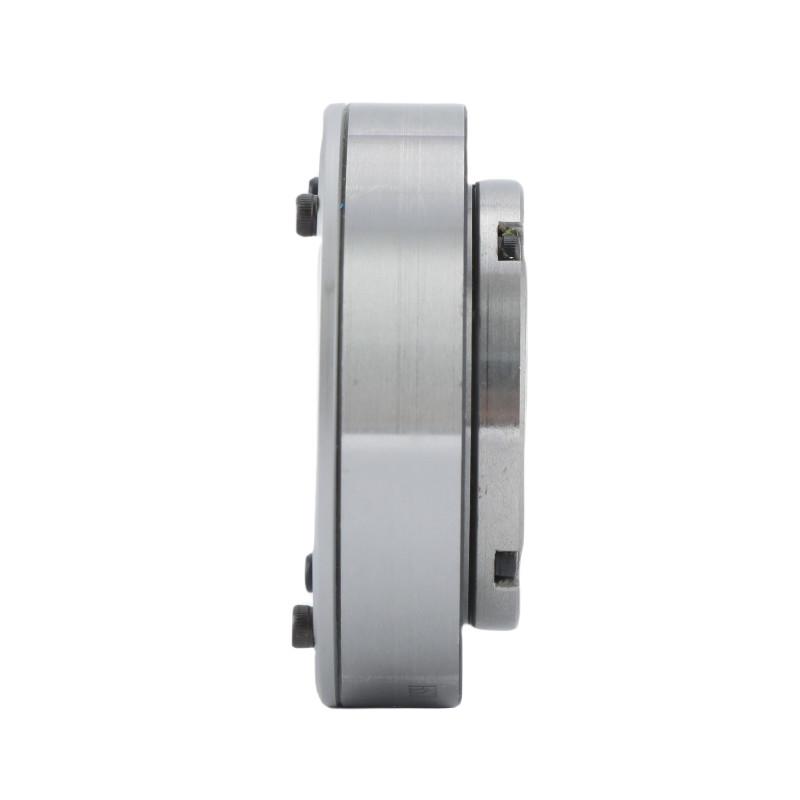

ภาพละเอียด
|
คุณสมบัติสําคัญของ LHT - I รุ่น 40 หน่วยเกียร์ฮาร์โมนิก | |||
| สินค้า | รุ่น 40 การขับเคลื่อนฮาร์โมนิก | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
4000 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
3000 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
40 | |||
|
น้ําหนัก
|
4.4 kg | |||
| การรับประกัน | 1 ปี | |||
การใช้งาน
|
|
|
| หุ่นยนต์แบบมนุษย์ | เครื่อง CNC | ระบบการผลิต |
