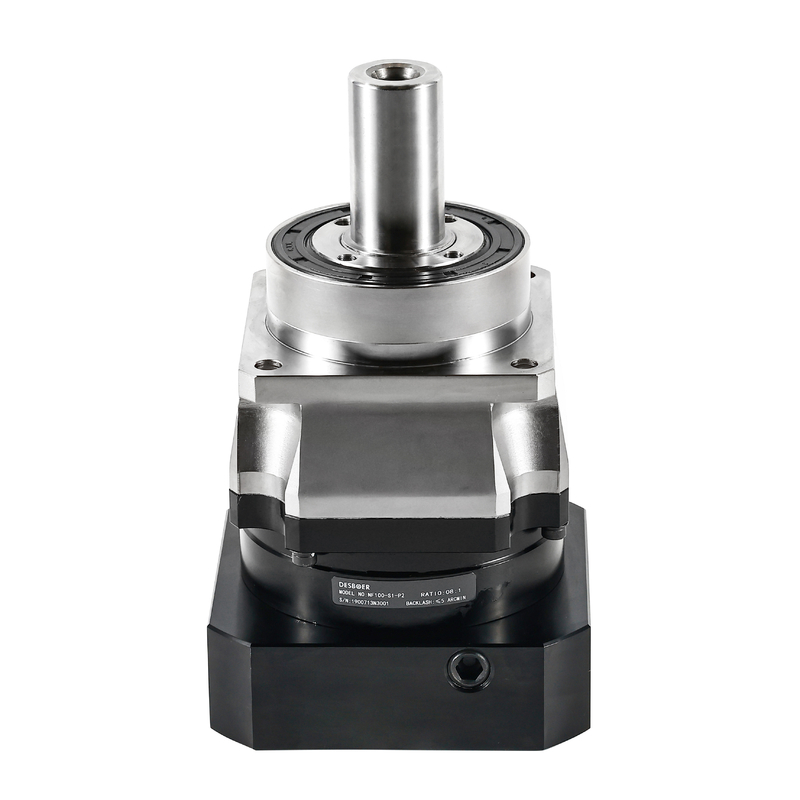

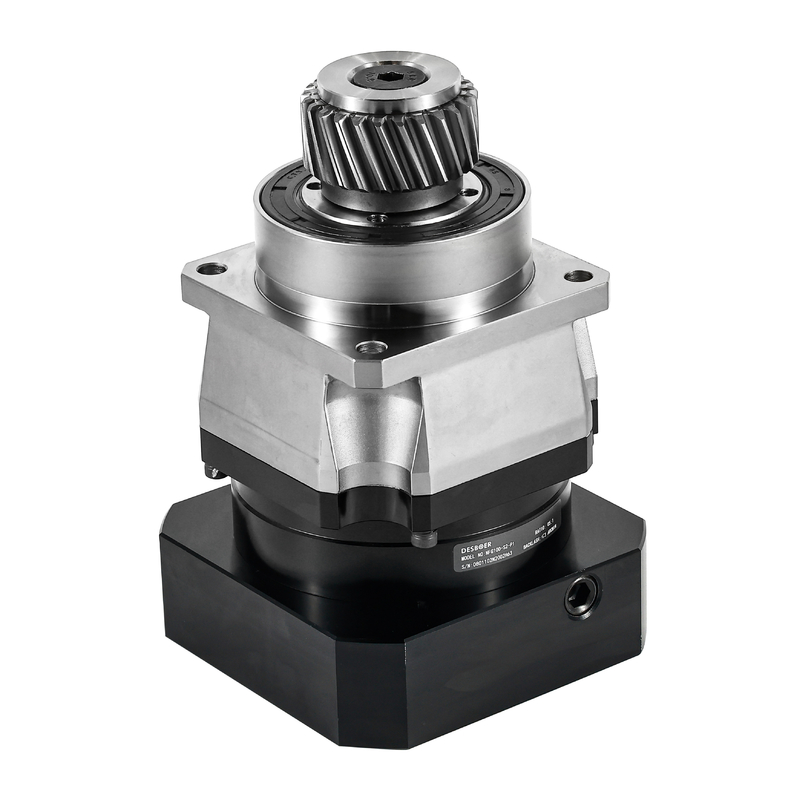

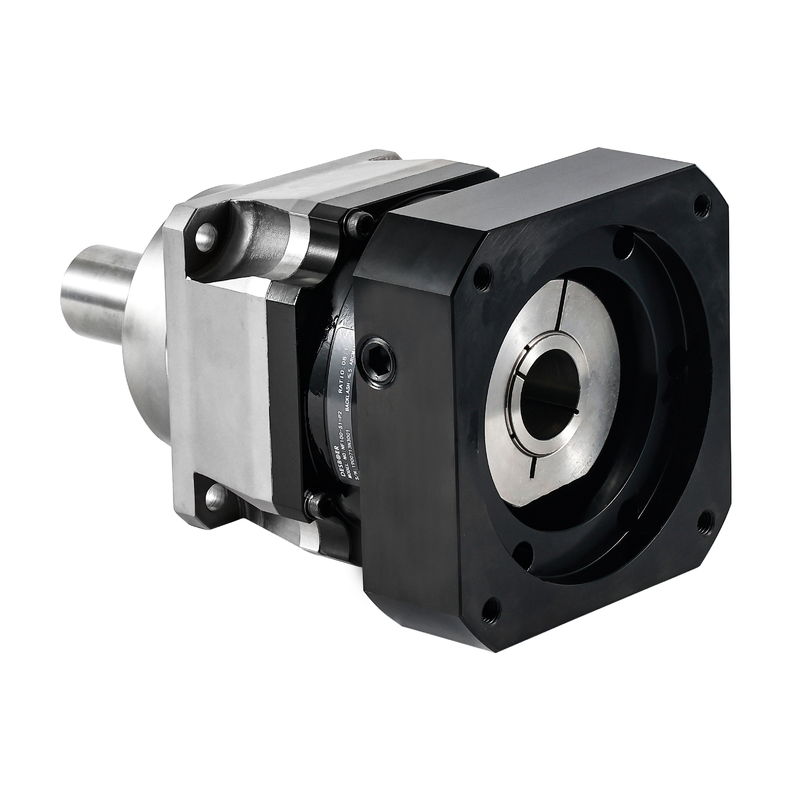

OEM ความแม่นยํา Planetary Reducer Shaft ติดกล่องเกียร์ประสิทธิภาพสูง

เครื่องลดดาวเคราะห์แม่นยํา OEM

ชาฟท์ ติดเครื่องลดดาวเคราะห์ความแม่นยํา

กล่องเกียร์ติดแกน OEM

สถานที่กำเนิด:

จางซึ, จีน

ชื่อแบรนด์:

Giant Precision

ได้รับการรับรอง:

ISO9001

หมายเลขรุ่น:

กระปุกเกียร์ดาวเคราะห์ซีรีส์ NE

ติดต่อเรา

ขอทุน

รายละเอียดสินค้า

สินค้า:

กระปุกเกียร์ดาวเคราะห์ซีรีส์ NE

รุ่น:

NE070, NE090, NE120, NE155, NE205, NE235

อัตราส่วน:

3 ถึง 100

ประสิทธิภาพ:

≥97%

ชีวิต ใน งาน:

20,000 ชม

ประเภทการป้องกัน:

IP65

อุณหภูมิการทํางาน:

-10°C-90°C

ฟันเฟืองที่แม่นยำเป็นพิเศษ:

≤3 อาร์มิน

การใช้งาน:

ยานยนต์ ระบบอัตโนมัติทางอุตสาหกรรม หุ่นยนต์ การบินและอวกาศ พลังงานทดแทน

การรับประกัน:

1 ปี

เงื่อนไขการชําระเงินและการจัดส่ง

จำนวนสั่งซื้อขั้นต่ำ

1 ชุด

ราคา

To Be Negotiated

รายละเอียดการบรรจุ

กล่องกล่อง

เวลาการส่งมอบ

3-4 สัปดาห์

เงื่อนไขการชำระเงิน

T/T

สามารถในการผลิต

20,000 ชุดต่อเดือน

สินค้าที่เกี่ยวข้อง

วิดีโอ

กล่องเกียร์ปรับปรุงดาวเคราะห์ Planetarium ND ซีรีส์

หา ราคา ที่ ดี ที่สุด

วิดีโอ

ODM ISO9001 เครื่องลดกล่องเกียร์ดาว IP65 กันน้ํา

หา ราคา ที่ ดี ที่สุด

วิดีโอ

การส่งพลังงานกล่องเกียร์มุมขวาขวาแบบแม่นยํา

หา ราคา ที่ ดี ที่สุด

วิดีโอ

การส่งพลังงาน กล่องเกียร์มุมขวา หมุนแกนโฮล

หา ราคา ที่ ดี ที่สุด

ติดต่อเรา

ติดต่อตอนนี้

คําอธิบายสินค้า

อุตราแม่นยํา กระทบกลับ ต่ํากว่า 3 Arc Min NE ซีรี่ย์ Planetary Reducer เกียร์บ็อกซ์ประสิทธิภาพสูง

Name: OEM ความแม่นยํา Planetary Reducer Shaft ติดกล่องเกียร์ประสิทธิภาพสูง
Brand: Suzhou Giant Precision Industry Co., Ltd.
SKU: กระปุกเกียร์ดาวเคราะห์ซีรีส์ NE
Availability: InStock

คําอธิบายสินค้า

เครื่องลดดาว ประกอบด้วยกล่องเกียร์และแกนเข้าและออกที่ตรงกัน ระบบอัตโนมัติอุตสาหกรรม รวมถึงระบบส่งไฟ DC, ระบบเซอร์โวและระบบขั้นใช้เครื่องลดอัตราการเร่งดาวน์ เพื่อจัดการงานที่ต้องการแรงหมุนแรงสูงได้อย่างมีประสิทธิภาพ.

เครื่องลดปริมาณดาวเคราะห์ คือกล่องเกียร์ที่มีแกนเข้าและแกนออกตรงกันกล่องเกียร์ดาวเคราะห์ถูกใช้ในการถ่ายทอดทอมปอร์ตที่ใหญ่ที่สุดในรูปแบบที่คอมแพ็คที่สุด (ที่รู้จักกันว่าความหนาแน่นของทอมปอร์ต)

ตัวอย่างเช่น ในเกียร์ดาวเคราะห์ที่แตกต่างกัน แต่ละสมาชิกหมุน การจัดระเบียบดาวเคราะห์เหล่านี้สามารถมีผลิตเดียวที่ขับเคลื่อนโดยสองปริมาณการเข้า หรือปริมาณการเข้าเดียวที่ขับเคลื่อนสองผลิตระยะความแตกต่างที่ขับเคลื่อนแกนในรถยนต์มีเกียร์เบเวลดาว.

ลักษณะสําคัญ

การออกแบบบ้านแบบ monoblock
หมุนยางแม่นยําสูง
ปรางน้ํามันที่มีประสิทธิภาพสูง
อุปกรณ์กลม
การออกแบบดาวเคราะห์แบบบูรณาการ

การใช้งานทั่วไป

เครื่องขนส่งรถยนต์
เครื่องจักรอุตสาหกรรม
หุ่นยนต์
สายการบินและอวกาศ
พลังงานที่สามารถปรับปรุงได้

รายละเอียด

รายละเอียด		เลขส่วน	อัตราส่วน	NE070	NE090	NE120	NE155	NE205	NE235
ทอมปอร์ตการออกระดับ	Nm	คนเดียว	3	50	120	190	320	550	1080
			4	45	130	270	510	990	1610
			5	55	150	310	610	1140	1900
			6	50	140	290	570	1040	1800
			7	45	130	280	520	1040	1710
			8	40	110	240	470	950	1520
			9	35	95	210	420	850	1420
			10	35	95	210	420	850	1420
		สองเท่า	15	50	120	190	320	550	1080
			16	รางวัล	รางวัล	รางวัล	รางวัล	รางวัล	รางวัล
			20	45	130	270	510	990	1610
			25	55	150	310	610	1140	1900
			30	50	140	290	570	1040	1800
			35	45	130	280	520	1040	1710
			40	40	110	240	470	950	1520
			45	35	95	210	420	850	1420
			50	55	150	310	610	1140	1900
			60	50	140	290	570	1040	1800
			70	45	130	280	520	1040	1710
			80	40	110	240	470	950	1520
			90	35	95	210	420	850	1420
			100	35	95	210	420	850	1420
อินเนอร์เซียหมุน	กิโลกรัม³	คนเดียว	3	0.16	0.61	3.25	9.21	28.98	69.61
			4	0.14	0.48	2.74	7.54	23.67	54.37
			5	0.13	0.47	2.71	7.42	23.29	53.27
			6	0.13	0.45	2.65	7.25	22.75	51.72
			7	0.13	0.45	2.62	7.14	22.48	50.97
			8	0.13	0.44	2.58	7.07	22.59	50.84
			9	0.13	0.44	2.57	7.04	22.53	50.63
			10	0.13	0.44	2.57	7.03	22.51	50.56
		สองเท่า	15	0.03	0.13	0.47	2.71	7.42	23.29
			16	รางวัล	รางวัล	รางวัล	รางวัล	รางวัล	รางวัล
			20	0.03	0.13	0.47	2.71	7.42	23.29
			25	0.03	0.13	0.47	2.71	7.42	23.29
			30	0.03	0.13	0.47	2.71	7.42	23.29
			35	0.03	0.13	0.47	2.71	7.42	23.29
			40	0.03	0.13	0.47	2.71	7.42	23.29
			45	0.03	0.13	0.47	2.71	7.42	23.29
			50	0.03	0.13	0.44	2.57	7.03	22.51
			60	0.03	0.13	0.44	2.57	7.03	22.51
			70	0.03	0.13	0.44	2.57	7.03	22.51
			80	0.03	0.13	0.44	2.57	7.03	22.51
			90	0.03	0.13	0.44	2.57	7.03	22.51
			100	0.03	0.13	0.44	2.57	7.03	22.51

ภาพวาด

OEM ความแม่นยํา Planetary Reducer Shaft ติดกล่องเกียร์ประสิทธิภาพสูง 2

OEM ความแม่นยํา Planetary Reducer Shaft ติดกล่องเกียร์ประสิทธิภาพสูง 3

ตารางปารามิเตอร์

ตารางปารามิเตอร์		เลขส่วน	อัตราส่วน	NE070	NE090	NE120	NE155	NE205	NE235
ทัณฑ์หมุนเร่งสูงสุด	Nm	1,2	1.8 เท่าของแรงหมุนออกระดับ
ทอมปอร์ตหยุดฉุกเฉิน	Nm	1,2	3 เท่าของแรงปริมาณแรงผลักดัน
อัตราความเร็วทางเข้า	rmp	1	3 ~ 10	5000	4000	4000	3000	3000	2000
อัตราความเร็วทางเข้า	rmp	2	15 ~ 100	5000	4000	4000	3000	3000	2000
ความเร็วการใส่สูงสุด	rmp	1	3 ~ 10	10000	8000	8000	6000	6000	4000
ความเร็วการใส่สูงสุด	rmp	2	15 ~ 100	10000	8000	8000	6000	6000	4000
การตอบโต้อย่างแม่นยํา	อาร์คมิน	1	3 ~ 10	รางวัล	≤ 1	≤ 1	≤ 1	≤ 1	≤ 1
การตอบโต้อย่างแม่นยํา	อาร์คมิน	2	15 ~ 100	รางวัล	รางวัล	≤3	≤3	≤3	≤3
การตอบโต้อย่างถูกต้อง	อาร์คมิน	1	3 ~ 10	≤3	≤3	≤3	≤3	≤3	≤3
การตอบโต้อย่างถูกต้อง	อาร์คมิน	2	15 ~ 100	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
การตอบโต้แบบมาตรฐาน	อาร์คมิน	1	3 ~ 10	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5	≤ 5
การตอบโต้แบบมาตรฐาน	อาร์คมิน	2	15 ~ 100	≤7	≤7	≤7	≤7	≤7	≤7
ความแข็งแรงทางอารมณ์	Nm/arcmin	1,2	3 ~ 100	8	14	27	52	148	305
แรงเรเดียลสูงสุด	N	1,2	3 ~ 100	1730	3250	7000	9600	14500	27800
แรงแกนสูงสุด	N	1,2	3 ~ 100	865	1625	3500	4800	7250	13900
คราวคลื่น	Nm	1,2	3 ~ 100	77	152	325	530	920	1840
ชีวิต ใน งาน	hr	1,2	3 ~ 100	20000hr ((การทํางานต่อเนื่อง 10000hr)
ประสิทธิภาพ	%	1	3 ~ 10	≥97%
ประสิทธิภาพ	%	2	15 ~ 100	≥94%
น้ําหนัก	กก	1	3 ~ 10	1.4	3.3	6.9	13.0	31.0	48.0
น้ําหนัก	กก	2	15 ~ 100	1.6	4.7	8.7	17.0	35.0	60.0
อุณหภูมิการทํางาน	°C	1,2	3 ~ 100	-10 °C -90 °C
การหล่อลื่น		1,2	3 ~ 100	ไขมันสังเคราะห์
ประเภทการป้องกัน		1,2	3 ~ 100	IP65
สถานที่ติดตั้ง		1,2	3 ~ 100	ทิศทางไหนก็ได้
ระดับความดัง (N1 = 3000 รอบ/นาที, ไม่บรรทุก)	dB ((A)	1	3 ~ 10	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
ระดับความดัง (N1 = 3000 รอบ/นาที, ไม่บรรทุก)	dB ((A)	2	15 ~ 100	≤ 58	≤ 60	≤ 63	≤ 65	≤ 67	≤ 70
