สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:

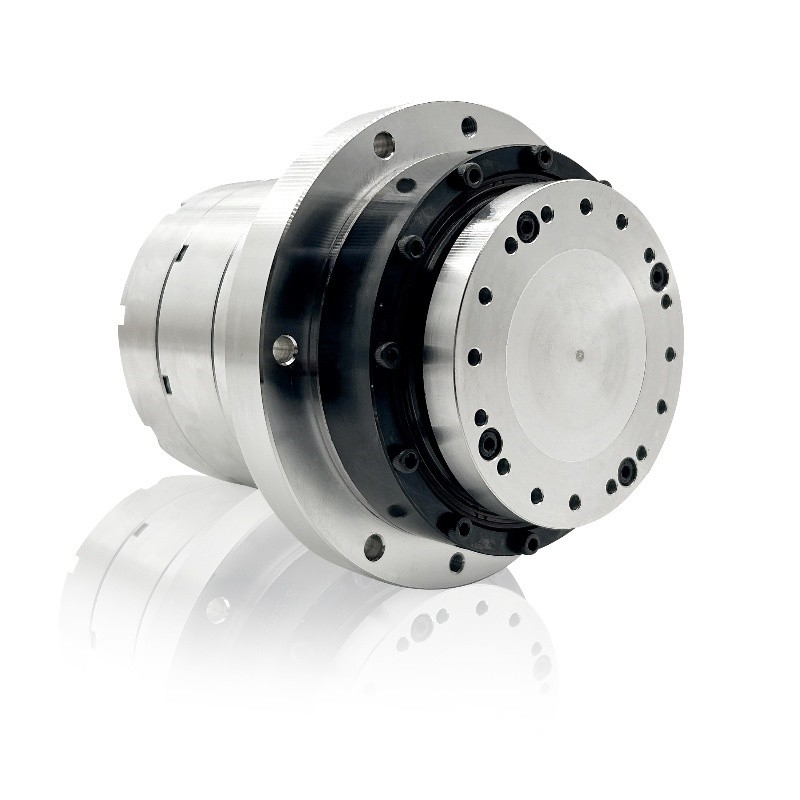

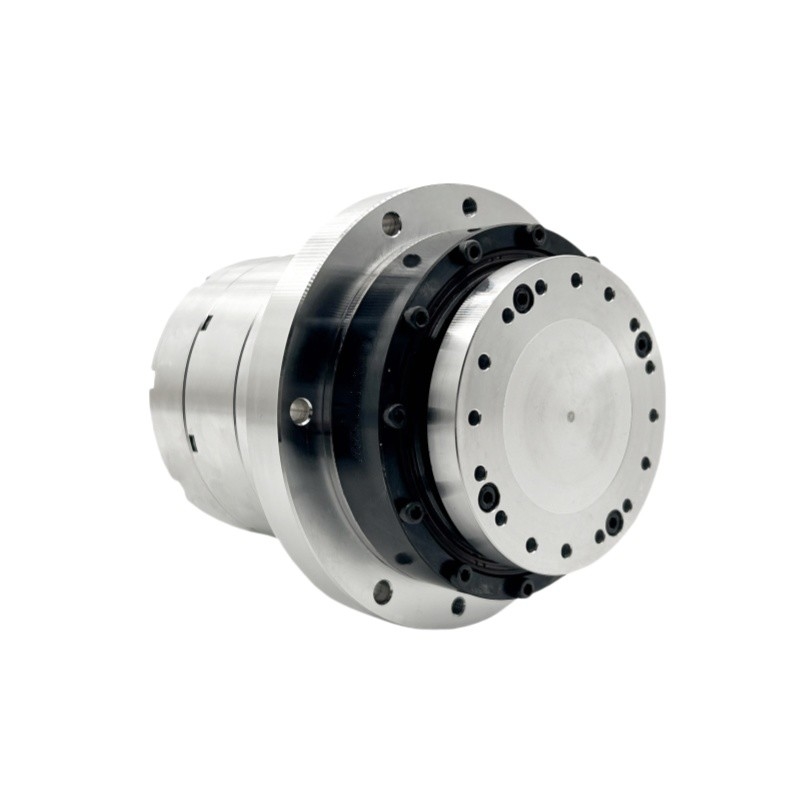

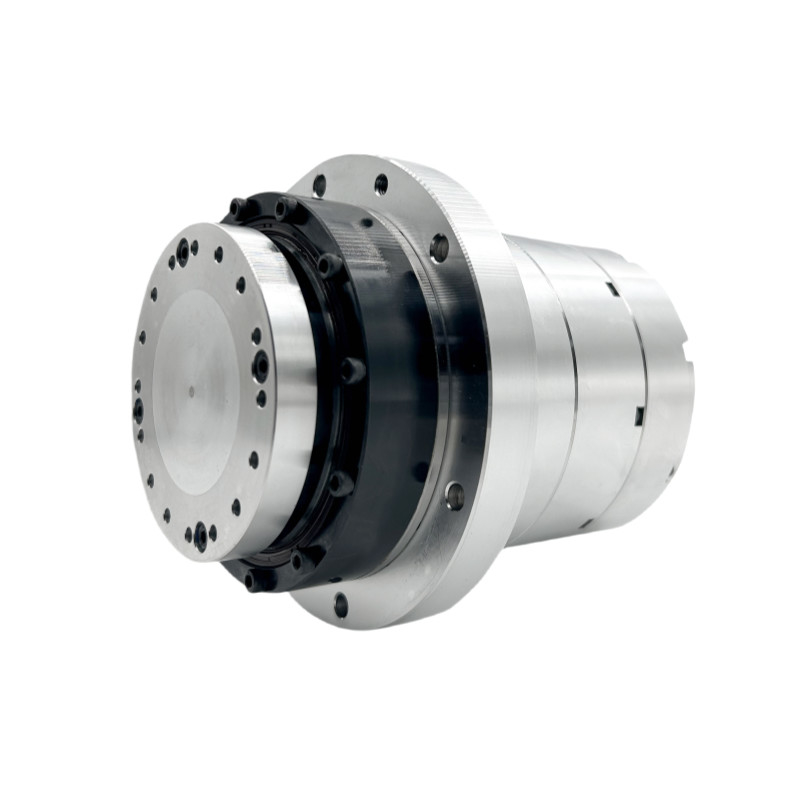

ช่องทางออกด้านข้าง HASF Series แอคทูเอเตอร์โรตารีแบบมีหน้าแปลน
วิดีโอ
วิดีโอ
คําอธิบายสินค้า
เครื่องขับเคลื่อนหมุนเป็นกระบอกลมที่ใช้ในการให้การหมุนหรือการเคลื่อนไหวมุม, ยอมให้การกระแทกในการเคลื่อนไหวหมุนผ่านมุมที่กําหนด.
เครื่องขับเคลื่อนหมุนทําให้การออกแบบง่ายขึ้นและสามารถลดปัญหาด้านการบํารุงรักษาได้
อุปกรณ์ขับเคลื่อนเป็นหินสําคัญของการเคลื่อนไหว อุปกรณ์ขับเคลื่อนเป็นส่วนหนึ่งของอุปกรณ์หรือเครื่องจักรที่ช่วยให้มันบรรลุการเคลื่อนไหวทางกายภาพโดยการแปลงพลังงาน, มักเป็นพลังงานไฟฟ้า, อากาศ, หรือไฮดรอลิกเป็นแรงกลง่ายๆ มันคือส่วนประกอบในเครื่องจักรใดๆ ที่ทําให้มันเคลื่อนไหวได้
ลักษณะของสินค้า
การออกแบบแบบรวม
ประกอบด้วย เครื่องลดกระแสฮาร์มอนิกส์แรงปั่นสูง, มอเตอร์ขับเคลื่อนตรง, และเครื่องปรับค่าสมบูรณ์แบบหลายหมุนแบบเลือกได้
ไม่มีการตอบโต้
ผลกระทบเกือบศูนย์เนื่องจาก คุณสมบัติที่ดีที่สุดของเครื่องลดฮาร์มอนิกและความแข็งแรงของมอเตอร์
เสียงต่ํา
เครื่องยนต์แต่ละตัวจะถูกทดสอบเป็นตัวต่อตัว ก่อนการส่ง เพื่อให้การทํางานของหน่วยฮาร์โมนิกที่บูรณาการมีสั่นสะเทือนและเสียงต่ํา
ปรับปรุงรักษา
ไม่ต้องการการบํารุงรักษาเป็นประจํา และไม่จําเป็นต้องเปลี่ยนน้ํามันย่อยระหว่างการใช้งาน
ตารางปารามิเตอร์ของ HASF 20 เครื่องดําเนินหมุน
| ซีรี่ย์ HAS | 20 | ||||||
| อัตราการลด | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | ทอมปิก | N·m | 69 | 91 | 102 | 108 | 113 |
| ทอมปอร์ตปริมาณ | N·m | 30 | 48 | 58 | 61 | 61 | |
| ความเร็วสูงสุด | rpm | 98 | 62 | 50 | 41 | 31 | |
| ความเร็วปริมาณ | rpm | 51 | 32 | 26 | 21 | 16 | |
| ปัจจุบันสูงสุด | อาวุธ | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| ปัจจุบัน | อาวุธ | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| คอนสแตนตอร์ม | N m/อาวุธ | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| ความต้านทานระยะ | ออม ((20°C) | 6.2 | |||||
| อุปทานระยะ | mH | 7.7 | |||||
| EMF หลัง | Vrms/krpm | 25 | |||||
| 48VDC | ทอมปิก | N·m | 69 | 91 | 102 | 108 | 113 |
| ทอมปอร์ตปริมาณ | N·m | 39 | 58 | 61 | 61 | 61 | |
| ความเร็วสูงสุด | rpm | 86 | 54 | 44 | 36 | 27 | |
| ความเร็วปริมาณ | rpm | 51 | 32 | 26 | 21 | 16 | |
| ปัจจุบันสูงสุด | อาวุธ | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| ปัจจุบัน | อาวุธ | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| คอนสแตนตอร์ม | N m/อาวุธ | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| ความต้านทานระยะ | ออม ((20°C) | 0.4 | |||||
| อุปทานระยะ | mH | 0.9 | |||||
| EMF หลัง | Vrms/krpm | 7.7 | |||||
| คอนโดเดอร์สมบูรณ์ | ประเภท Encoder | เครื่องรหัสที่สมบูรณ์ | |||||
| ความละเอียด (หมุนมอเตอร์เดียว) | บิต | 23,24 บิต | |||||
| มอเตอร์ นับรอบหลายครั้ง | บิต | 16 | |||||
| ความแม่นยําตําแหน่งในทิศทางเดียว | อาร์ค sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| ความแม่นยําในการตั้งตําแหน่ง | อาร์ค sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| ความแข็งแรงในการพลิก | x104N·m /rad | 24 | |||||
| ความแข็งแรงจากการบิด | x104N·m /rad | 1.8 | 2.3 | ||||
| คราวของความเฉื่อย | ไม่มีเบรค | กิโลกรัม2 | 8.8*10^-5 | ||||
| พร้อมเบรก | กิโลกรัม2 | 9.17*10^-5 | |||||
| มัสซ่า | ไม่มีเบรค | กิโลกรัม | 2.4 | ||||
| พร้อมเบรก | กิโลกรัม | 2.96 | |||||
| จํานวนสตาร์ม | สายด้าย | 16 | |||||
| สภาพแวดล้อม | อุณหภูมิการทํางาน: 0 ~ 40 °C อุณหภูมิการเก็บรักษา: -20 ~ 60 °C ความชื้นในการทํางาน / ความชื้นในการเก็บ: 20 ~ 80% RH (ไม่มีการปรับความชื้น) ความต้านทานการสั่นสะเทือน: 24.5m/s2 (ความถี่: 10~400Hz) ไม่มีฝุ่นหรือผงโลหะ ก๊าซที่กัดสนอง ก๊าซที่เผาไหม้ หมอกน้ํามัน และการใช้ในห้องอื่น ๆ หลีกเลี่ยงแสงอาทิตย์ตรง ต่ํากว่า 1000 เมตร |
||||||
| โมเตอร์ไอโซเลชั่น | ความต้านทานการปิด: มากกว่า 100MΩ ((DC500V) | ||||||
| ความแข็งแรงของไฟฟ้า: AC1500V/ 1 นาที | |||||||
| ประเภทการปิด: F | |||||||
| ระดับ การ ป้องกัน | ประเภทที่ปิดโดยสิ้นเชิง (IP65) | ||||||
พื้นที่ใช้งาน
|
|
อาวุธหุ่นยนต์: เครื่องผลักดันหมุนเป็นสิ่งสําคัญในข้อต่อของแขนหุ่นยนต์ โดยให้การเคลื่อนไหวหมุนที่จําเป็นสําหรับงาน เช่น การผสมผสาน การทาสี การประกอบ และการจัดการวัสดุ |
|
ระบบขนส่ง: ใช้ในการควบคุมการหมุนของสายพานขนส่ง, รับรองการขนส่งวัสดุที่เรียบร้อยและมีประสิทธิภาพภายในโรงงานผลิตและการแปรรูป.ครับ |
การบินและอวกาศและการป้องกัน
|
|
พื้นที่ควบคุมเครื่องบิน: เครื่องขับเคลื่อนหมุนใช้ในการเคลื่อนที่พื้นที่ควบคุม เช่น แอเลอรอน, ลิฟท์, และหมุนเรือ, ซึ่งเป็นสิ่งจําเป็นในการควบคุมการบินของเครื่องบิน |
|
ระบบอาวุธ: ในการใช้งานทางทหาร เครื่องขับเคลื่อนหมุนสามารถพบได้ในระบบหอกสําหรับรถถังและยานพาหนะอื่น ๆ ที่ต้องการการควบคุมหมุนที่แม่นยําในการตั้งเป้า |
|
|
อุปกรณ์เรือนลม: เครื่องผลักดันหมุนควบคุมความสูงของใบในอุปกรณ์เรือนลมเพื่อปรับปรุงการเก็บพลังงานจากลม |
| อุปกรณ์เรือนลม: เครื่องผลักดันหมุนควบคุมความสูงของใบในอุปกรณ์เรือนลมเพื่อปรับปรุงการเก็บพลังงานจากลม |
ครับอุปกรณ์การแพทย์ครับ
|
|
หุ่นยนต์ ศัลยกรรม: เครื่องผลักดันหมุนทําให้การเคลื่อนไหวที่แม่นยําในเครื่องมือการผ่าตัดหุ่นยนต์ เพิ่มความแม่นยําและการควบคุมระหว่างการดําเนินการ |
|
อุปกรณ์ตรวจสอบ: ใช้ในอุปกรณ์การถ่ายภาพ เช่น เครื่องสแกน CT และเครื่อง MRI เพื่อควบคุมการหมุนของกลไกสแกน
|
