สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:

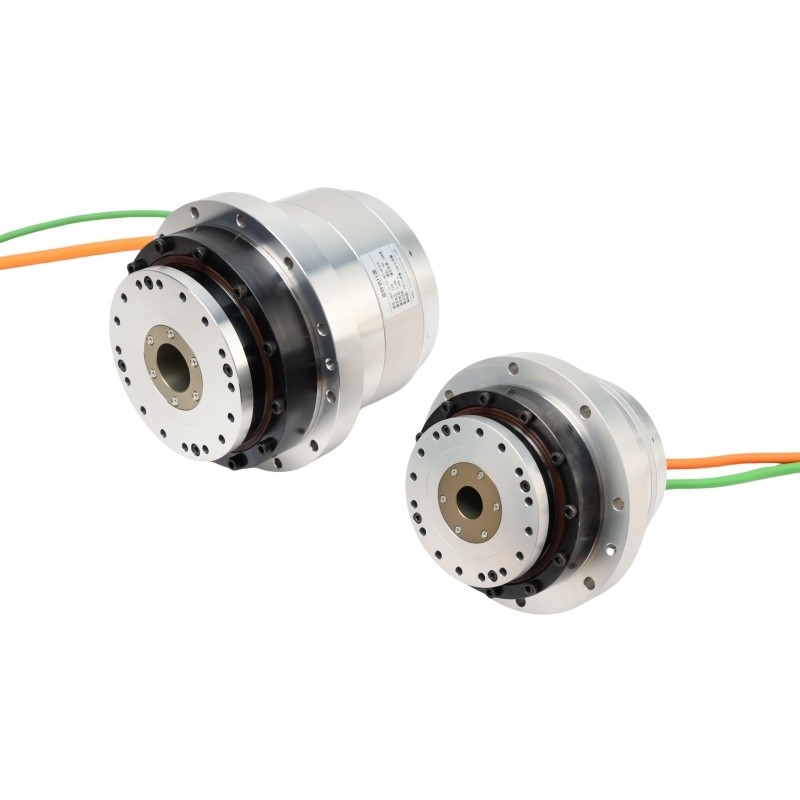

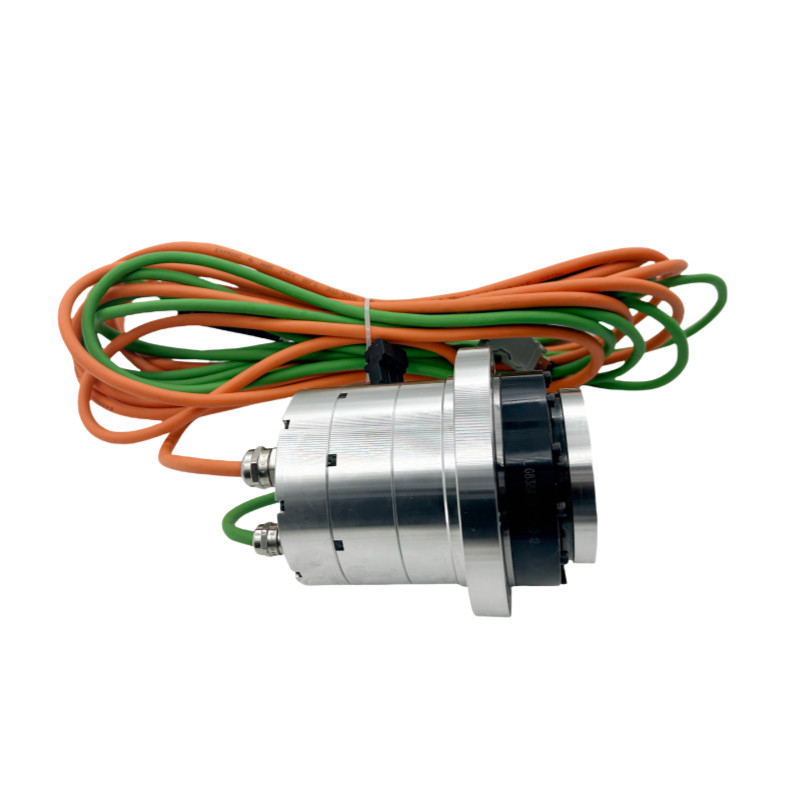

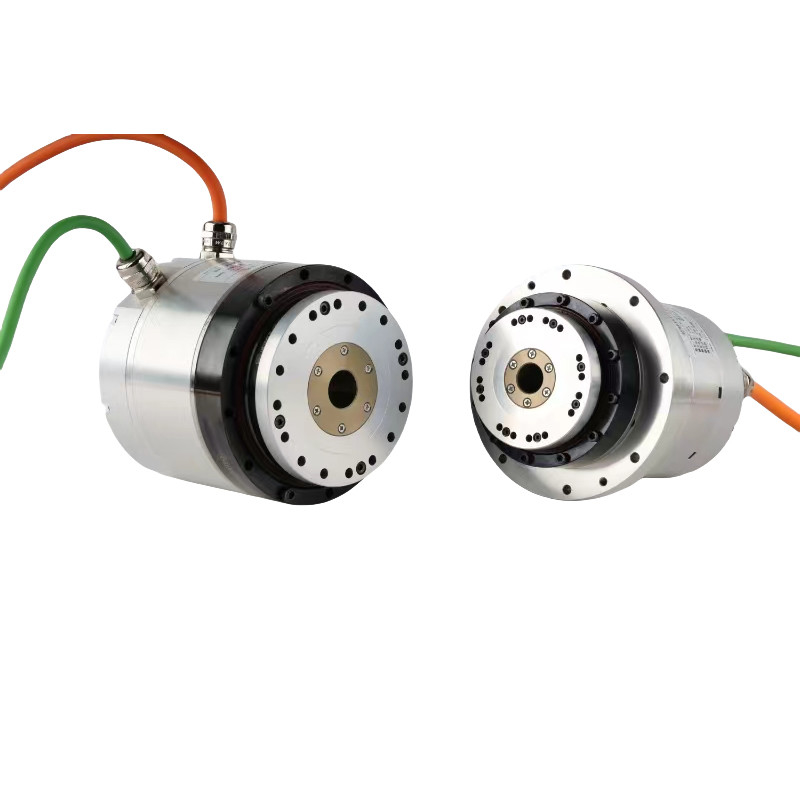

เต้ารับด้านข้าง HATF Series แอคชูเอเตอร์โรตารีแบบมีหน้าแปลน
วิดีโอ
วิดีโอ
คําอธิบาย
เครื่องขับเคลื่อนหมุนที่ใช้กันทั่วไปในอุตสาหกรรมและการค้า มีลักษณะที่แตกต่างกันหลายอย่างที่ทําให้มันเหมาะสําหรับงานต่างๆนี่คือลักษณะสําคัญของ AC220V เครื่องผลักดันหมุน:
1. ปริมาณการผลิตแรงหมุนแรงสูง
ลักษณะ: สามารถผลิตทอร์คที่สําคัญ ซึ่งเป็นสิ่งจําเป็นสําหรับการใช้งานที่ต้องการแรงหมุนที่แข็งแรง
ประโยชน์: เหมาะสําหรับการใช้งานที่หนัก เช่น เครื่องจักรอุตสาหกรรม การขับเคลื่อนวาล์ว และระบบอัตโนมัติขนาดใหญ่
2การควบคุมความแม่นยํา
คุณสมบัติ: ให้การควบคุมการเคลื่อนไหวหมุนอย่างแม่นยํา โดยมักมีความสามารถในการปรับให้ละเอียด
ประโยชน์: เหมาะสําหรับการใช้งานที่ต้องการการตั้งตําแหน่งที่แม่นยํา เช่น แขนหุ่นยนต์ เครื่อง CNC และอุปกรณ์การแพทย์
3ความทนทานและการก่อสร้างที่แข็งแรง
คุณลักษณะ: สร้างขึ้นเพื่อทนต่อสภาพแวดล้อมที่รุนแรง รวมถึงอุณหภูมิสูง ความชื้น และฝุ่น
ประโยชน์: รับประกันผลงานและความน่าเชื่อถือที่ยาวนานในสถานที่อุตสาหกรรม
ตารางปารามิเตอร์ของ HATF เครื่องดําเนินหมุน
| ซีรี่ย์ HATF | 20 | ||||||
| อัตราการลด | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | ทอมปิก | N·m | 69 | 91 | 102 | 108 | 113 |
| ทอมปอร์ตปริมาณ | N·m | 30 | 48 | 58 | 61 | 61 | |
| ความเร็วสูงสุด | rpm | 98 | 62 | 50 | 41 | 31 | |
| ความเร็วปริมาณ | rpm | 51 | 32 | 26 | 21 | 16 | |
| ปัจจุบันสูงสุด | อาวุธ | 6.04 | 5.02 | 4.51 | 3.98 | 3.13 | |
| ปัจจุบัน | อาวุธ | 2.63 | 2.65 | 2.56 | 2.25 | 1.69 | |
| คอนสแตนตอร์ม | N m/อาวุธ | 11.42 | 18.14 | 22.62 | 27.1 | 36.06 | |
| ความต้านทานระยะ | ออม ((20°C) | 6.2 | |||||
| อุปทานระยะ | mH | 7.7 | |||||
| EMF หลัง | Vrms/krpm | 25 | |||||
| 48VDC | ทอมปิก | N·m | 69 | 91 | 102 | 108 | 113 |
| ทอมปอร์ตปริมาณ | N·m | 39 | 58 | 61 | 61 | 61 | |
| ความเร็วสูงสุด | rpm | 86 | 54 | 44 | 36 | 27 | |
| ความเร็วปริมาณ | rpm | 51 | 32 | 26 | 21 | 16 | |
| ปัจจุบันสูงสุด | อาวุธ | 15.37 | 12.77 | 11.48 | 10.14 | 7.98 | |
| ปัจจุบัน | อาวุธ | 8.69 | 8.14 | 6.86 | 5.73 | 4.31 | |
| คอนสแตนตอร์ม | N m/อาวุธ | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | |
| ความต้านทานระยะ | ออม ((20°C) | 0.4 | |||||
| อุปทานระยะ | mH | 0.9 | |||||
| EMF หลัง | Vrms/krpm | 7.7 | |||||
| คอนโดเดอร์สมบูรณ์ | ประเภท Encoder | เครื่องรหัสที่สมบูรณ์ | |||||
| ความละเอียด (หมุนมอเตอร์เดียว) | บิต | 23,24 บิต | |||||
| มอเตอร์ นับรอบหลายครั้ง | บิต | 16 | |||||
| ความแม่นยําตําแหน่งในทิศทางเดียว | อาร์ค sec | ≤ 75 | ≤ 75 | ≤ 60 | ≤ 50 | ≤ 50 | |
| ความแม่นยําในการตั้งตําแหน่ง | อาร์ค sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| ความแข็งแรงในการพลิก | x104 N·m /rad | 24 | |||||
| ความแข็งแรงจากการบิด | x104 N·m /rad | 1.8 | 2.3 | ||||
| คราวของความเฉื่อย | ไม่มีเบรค | กิโลกรัม*เมตร2 | 8.8*10^-5 | ||||
| พร้อมเบรก | กิโลกรัม*เมตร2 | 9.17*10^-5 | |||||
| มัสซ่า | ไม่มีเบรค | กิโลกรัม | 2.4 | ||||
| พร้อมเบรก | กิโลกรัม | 2.96 | |||||
| จํานวนสตาร์ม | สายด้าย | 16 | |||||
| สภาพแวดล้อม | อุณหภูมิการทํางาน: 0 ~ 40 °C อุณหภูมิการเก็บรักษา: -20 ~ 60 °C ความชื้นในการทํางาน / ความชื้นในการเก็บ: 20 ~ 80% RH (ไม่มีการปรับความชื้น) ความต้านทานการสั่นสะเทือน: 24.5m/s2 (ความถี่: 10~400Hz) ไม่มีฝุ่นหรือผงโลหะ ก๊าซที่กัดสนอง ก๊าซที่เผาไหม้ หมอกน้ํามัน และการใช้ในภายในอื่น ๆ หลีกเลี่ยงแสงแดดตรง ต่ํากว่า 1000 เมตร |
||||||
| โมเตอร์ไอโซเลชั่น | ความต้านทานการปิด: มากกว่า 100MΩ ((DC500V) | ||||||
| ความแข็งแรงของไฟฟ้า: AC1500V/ 1 นาที | |||||||
| ประเภทการปิด: F | |||||||
| ระดับ การ ป้องกัน | ประเภทที่ปิดโดยสิ้นเชิง (IP65) | ||||||
