สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-20-XX-U-III
LHT - ซีรีส์ III เครื่องลดคลื่นเครียด แอร์มอนิก
คําอธิบายสินค้า
การขับเคลื่อนแบบฮาร์มอนิกส์ไม่มีปฏิกิริยากลับกัน โดยมีอัตราการลดความเร็วสูงตามการออกแบบ ซึ่งเป็นข้อดีสําหรับระบบที่ต้องการการตั้งตําแหน่งเกียร์ที่แม่นยํา
ชาft ฐานหมุนเครื่องผลิตคลื่นความยืด ซึ่งเป็นรูปทรงเอลลิปติกที่มีหมุนรอบวงกลม
ด้วยหลักการการทํางานและการสร้าง ที่ยกระดับแรงหมุนผลิตสูงสุด และลดขนาดและน้ําหนัก
แอร์มอนิคเกียร์มีข้อดี เช่น อัตราการลดสูงในระยะเดียว ไม่มีการตอบโต้ และความแม่นยําสูง ที่ไม่สามารถเทียบเท่ากับเกียร์เกียร์แบบปกติได้
|
ลักษณะ 1ความแม่นยําสูงและการซ้ํา: สําคัญสําหรับการใช้งานที่ต้องการตําแหน่งและการควบคุมที่แม่นยํา 2. ขนาดเล็ก: ประหยัดพื้นที่ ทําให้การออกแบบที่เล็กและเบากว่า 3อัตราการคันแรงสูงต่อน้ําหนัก: ให้ผลิตแรงคันแรงโดยไม่ต้องมีน้ําหนักที่สําคัญ 4. การใช้งานที่ต่ําและอายุการใช้งานยาว: เนื่องจากการติดต่อการม้วนของฟัน, ซึ่งลดการใช้งานและขยายอายุการใช้งานของจูง 5การทํางานเรียบร้อย: ให้การเคลื่อนไหวเรียบร้อยและคงที่ เหมาะสําหรับงานที่ละเอียด |
รายละเอียด
| รุ่น | 20 | ||||
| อัตราการลด | 50 | 80 | 100 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 17 | 24 | 28 | |
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 39 | 51 | 57 | |
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 24 | 33 | 34 | |
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 69 | 89 | 95 | |
| ความเร็วหมุนที่อนุญาตสูงสุด | r/min | 6500 | |||
| ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า | r/min | 3500 | |||
| การตอบโต้ | อาร์คเซค | ≤20 | |||
| น้ําหนัก | กิโลกรัม | 1.32 | |||
| อายุการออกแบบ | ชั่วโมง | 9000 | 10000 | 10000 | |

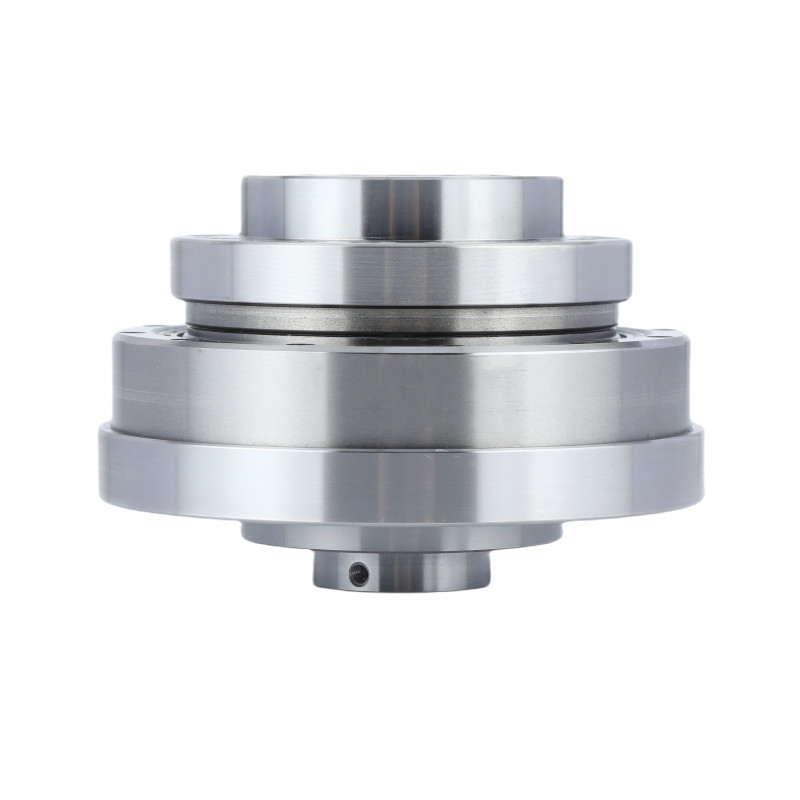

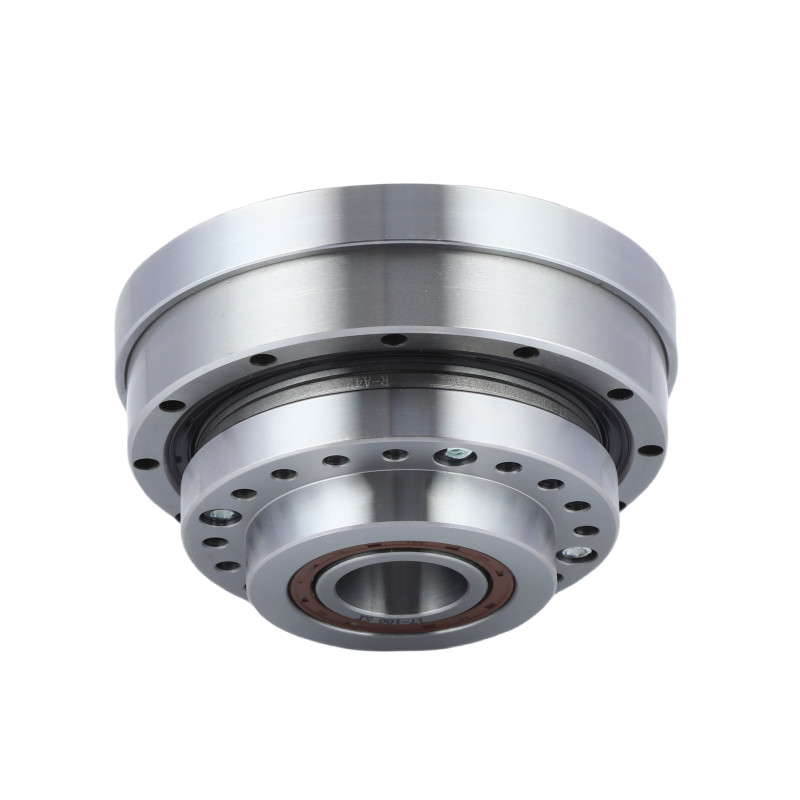

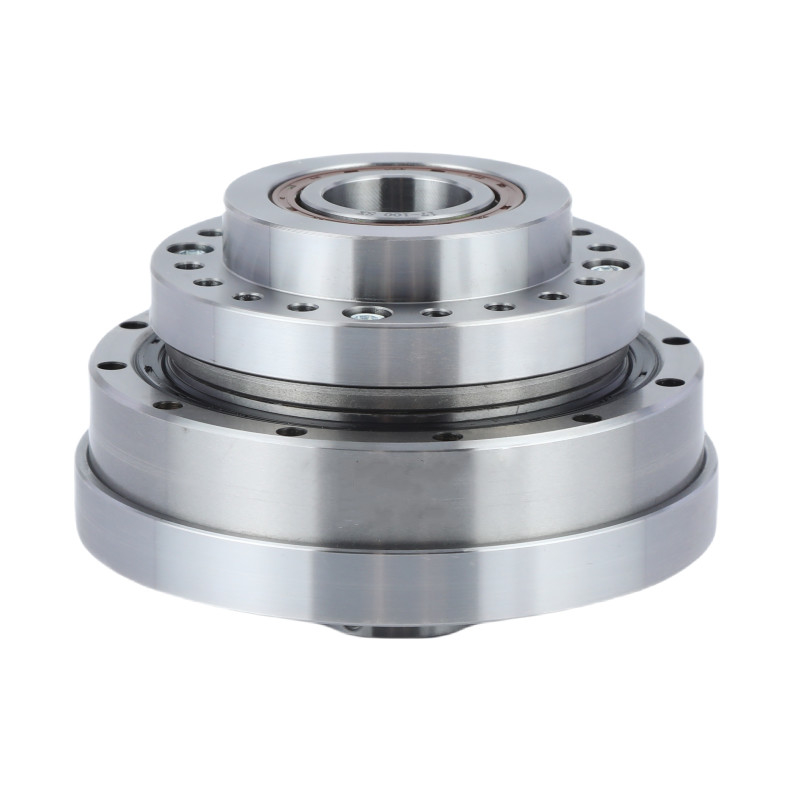

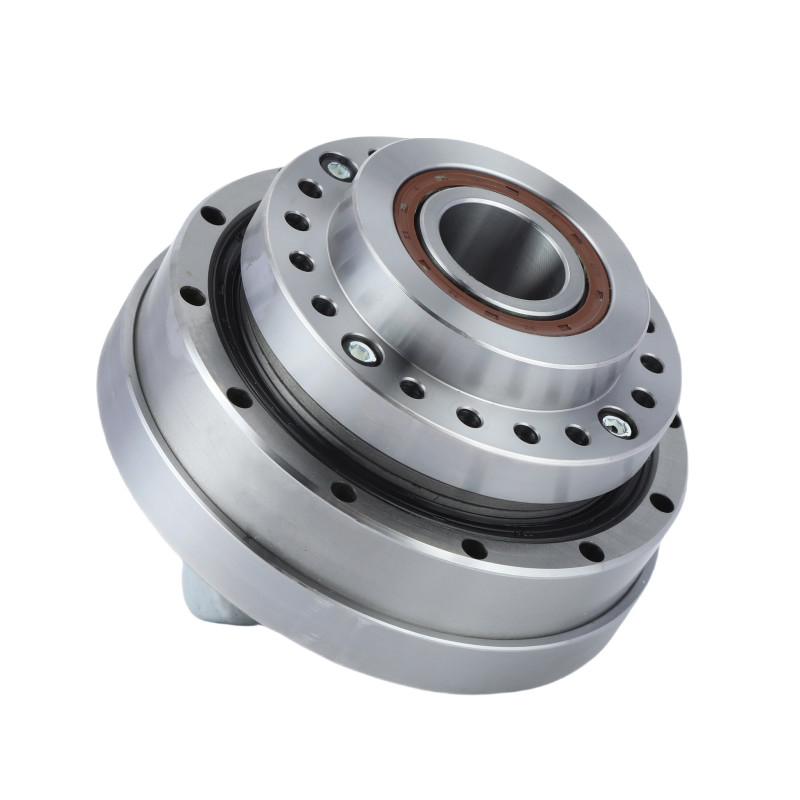

ภาพละเอียด
|
คุณสมบัติสําคัญของ LHT - III รุ่น 20 หน่วยเกียร์ฮาร์มอนิก | |||
| สินค้า | รุ่น 20 การขับเคลื่อนฮาร์โมนิก | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
6500 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
20 | |||
|
น้ําหนัก
|
1.32กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
การใช้งาน
|
|
|
| เครื่องจักรแสง | การ พิมพ์ 3 มิติ และ การ ทํา กระดาษ | ระบบการผลิต |
