สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-32-XX-U-III
ผ่าตัดความตึงเครียดลื่นลดความตึงเครียด
คําอธิบายสินค้า
เครื่องเข็นคลื่นยืด (ที่รู้จักกันอีกอย่างคือ เครื่องเข็นฮาร์โมนิก) เป็นระบบเครื่องเข็นกลที่ใช้สปไลน์ยืดหยุ่นที่มีฟันภายนอกที่ถูกปรับปรุงโดยปุ่มทรงเอลิปติกที่หมุนเพื่อเข้ากับฟันเกียร์ภายในของสปไลน์ภายนอก.
เครื่องยืดคลื่นใช้กันทั่วไปในหุ่นยนต์และอากาศ มันสามารถช่วยลดเกียร์ได้ แต่ยังสามารถใช้เพื่อเพิ่มความเร็วหมุน หรือสําหรับการยืดความแตกต่างได้
|
เครื่องขับเคลื่อนฮาร์โมนิกประกอบด้วยส่วนประกอบหลักสามส่วน
|
ตารางปารามิเตอร์
| รุ่น | 32 | |||||
| อัตราการลด | 50 | 80 | 100 | 120 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 99 | 153 | 178 | 178 | |
| kgfm | 10 | 16 | 18 | 18 | ||
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 281 | 395 | 433 | 459 | |
| kgfm | 29 | 40 | 44 | 47 | ||
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 140 | 217 | 281 | 281 | |
| kgfm | 14 | 22 | 29 | 29 | ||
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 497 | 738 | 841 | 892 | |
| kgfm | 51 | 75 | 86 | 91 | ||
| ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
r/min | 4800 | ||||
| ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
r/min | 3500 | ||||
| การตอบโต้ | อาร์คเซค | ≤20 | ||||
| น้ําหนัก | กิโลกรัม | 4.2 | ||||
| อายุการออกแบบ | ชั่วโมง | 15000 | ||||

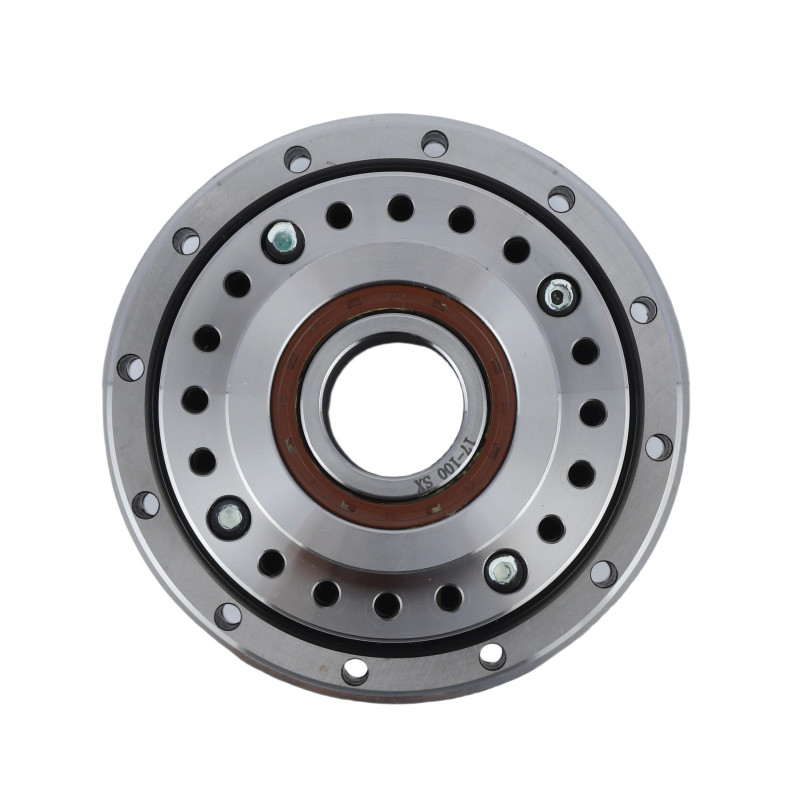

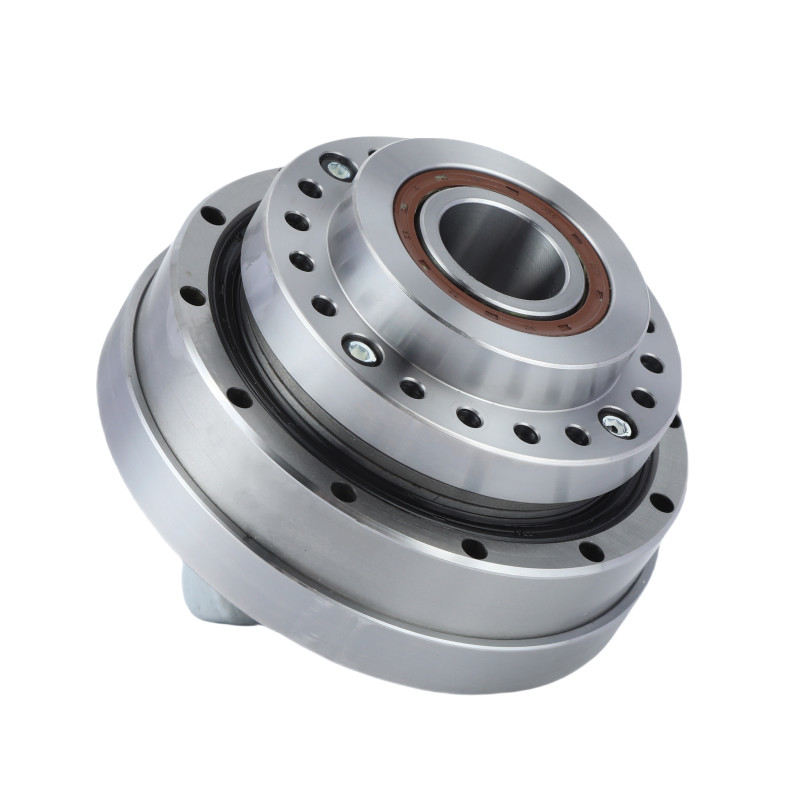

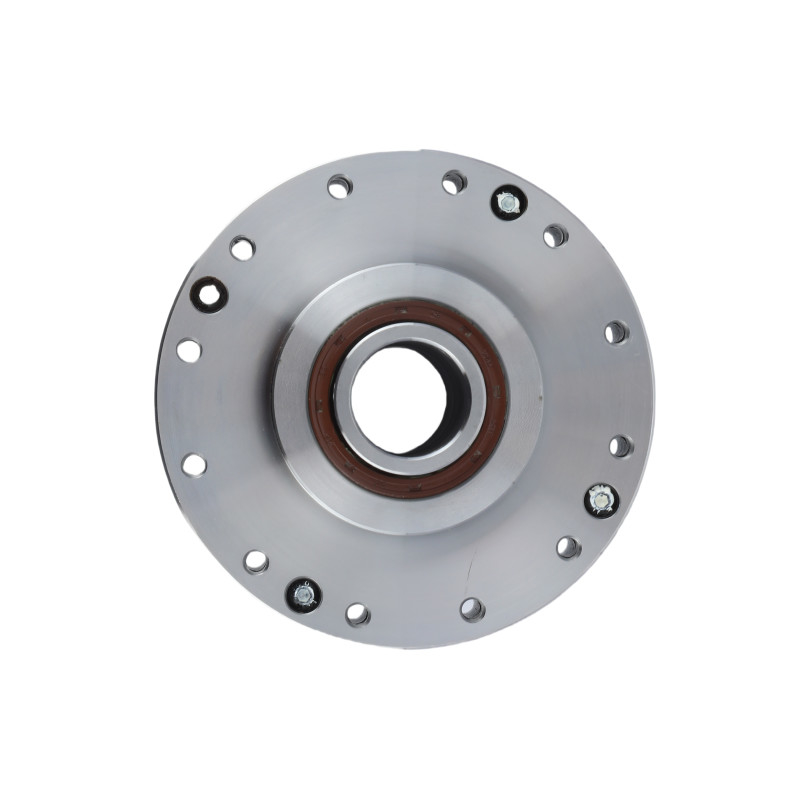

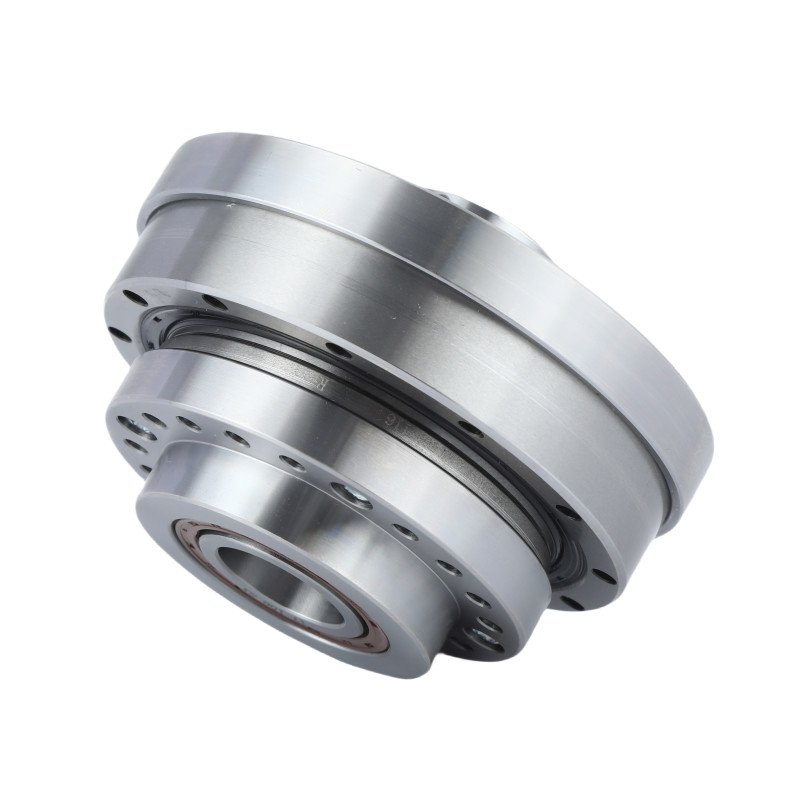

ภาพรายละเอียด
|
คุณสมบัติสําคัญของ LHT - III รุ่น 32 | |||
| สินค้า | เครื่องลดคลื่นเครียด รุ่น 32 | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
4800 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
32 | |||
|
น้ําหนัก
|
4. 2 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | อุปกรณ์การแพทย์ | ระบบการผลิต |
