สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-40-XX-U-III
เกียร์ฮาร์มอนิกขนาดใหญ่ LHT - ซีรีส์ III
คําอธิบายสินค้า
เครื่องเข็นคลื่นยืด (ที่รู้จักกันอีกอย่างคือ เครื่องเข็นฮาร์โมนิก) เป็นระบบเครื่องเข็นกลที่ใช้สปไลน์ยืดหยุ่นที่มีฟันภายนอกที่ถูกปรับปรุงโดยปุ่มทรงเอลิปติกที่หมุนเพื่อเข้ากับฟันเกียร์ภายในของสปไลน์ภายนอก.
เครื่องยืดคลื่นใช้หลักการทํางานที่โดดเด่น ซึ่งพึ่งพาการยืดหยุ่นของโลหะข้อดีที่ใหญ่ที่สุดคือ คุณสมบัติการตอบสนองแบบไม่มีการตอบสนอง และการประหยัดน้ําหนักและพื้นที่เมื่อเทียบกับเกียร์อื่น ๆ เพราะกลไกเกียร์ของเราประกอบด้วยเพียงสามส่วนพื้นฐาน:เครื่องผลิตคลื่น,Flexsplineและสปิลีนวงกลม
|
เครื่องลดคลื่นเครียดประกอบด้วยสามส่วนประกอบหลัก
|
รายละเอียด
| รุ่น | 40 | |||||
| อัตราการลด | 50 | 80 | 100 | 120 | ||
| ทัณฑ์หมุนชื่อที่ 2000r/min | Nm | 178 | 268 | 345 | 382 | |
| kgfm | 18 | 27 | 35 | 39 | ||
| ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | Nm | 523 | 675 | 738 | 802 | |
| kgfm | 53 | 69 | 75 | 82 | ||
| ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | Nm | 255 | 369 | 484 | 586 | |
| kgfm | 26 | 38 | 49 | 60 | ||
| ทัณฑ์ที่อนุญาตสูงสุด | Nm | 892 | 1270 | 1400 | 1530 | |
| kgfm | 91 | 130 | 143 | 156 | ||
| ความเร็วหมุนที่อนุญาตสูงสุด (Grease) | r/min | 4000 | ||||
| ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) | r/min | 3000 | ||||
| การตอบโต้ | อาร์คเซค | ≤20 | ||||
| น้ําหนัก | กิโลกรัม | 7.2 | ||||
| อายุการออกแบบ | ชั่วโมง | 15000 | ||||

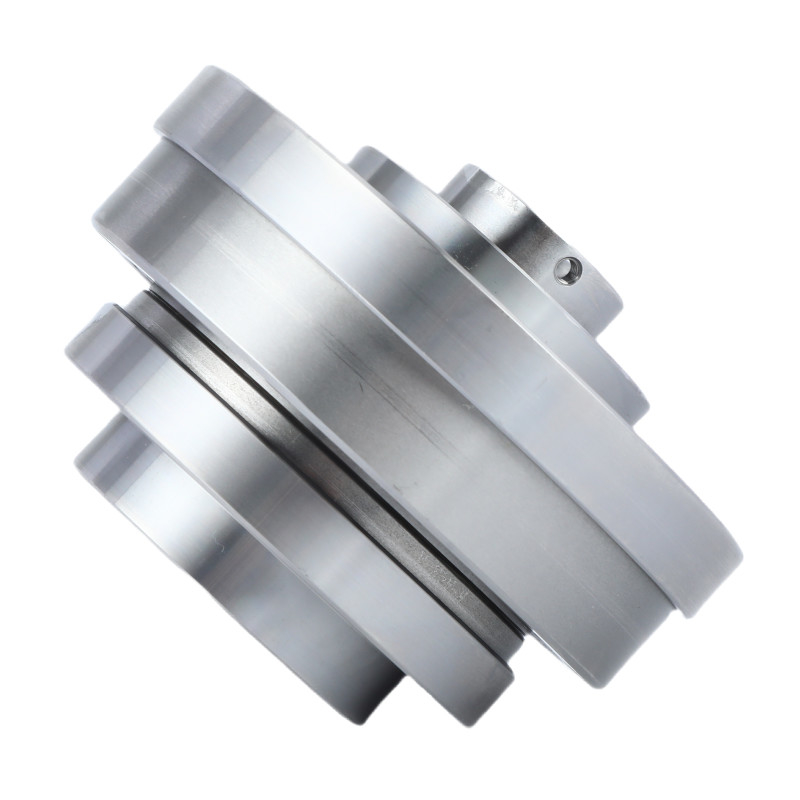

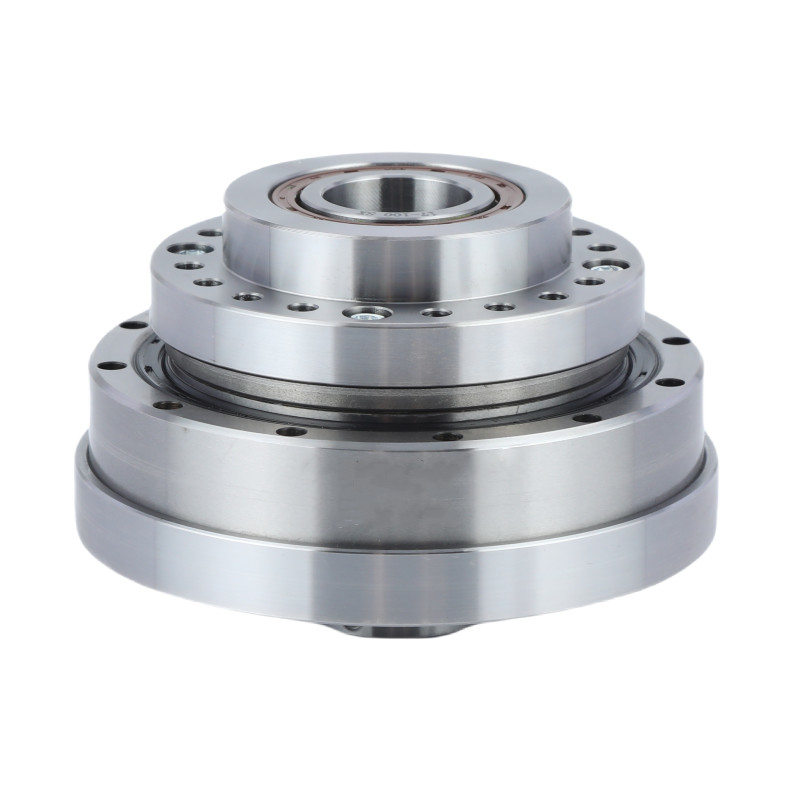

ภาพละเอียด
|
ลักษณะสําคัญของ LHT - III แบบ 40 หน่วยเครื่องยนต์ฮาร์มอนิก | |||
| สินค้า | เครื่องลดคลื่นเครียด แบบ 40 | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
4000 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
40 | |||
|
น้ําหนัก
|
7. 2 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
การใช้งาน
|
|
|
|
| หุ่นยนต์อุตสาหกรรม | หุ่นยนต์แบบมนุษย์ | อุปกรณ์การแพทย์ | ระบบการผลิต |
