สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-14-XX-U-IV
อัตราการหมุนแรงสูง หมุนฮาร์มอนิกที่ปิด
คําอธิบายสินค้า
เครื่องลดคลื่นเครียด เป็นชนิดของเครื่องส่งที่พึ่งพาเครื่องผลิตคลื่น เพื่อผลิตคลื่นการปรับปรุงยืดหยุ่นที่ควบคุมได้ในเกียร์ยืดหยุ่น เพื่อบรรลุการเคลื่อนไหวและการส่งพลังงานเครื่องลดเสียงฮาร์มอนิก เกิดขึ้นในช่วงการสํารวจดวงจันทร์ของสหรัฐอเมริกาและสหภาพโซเวียตในศตวรรษที่แล้วโดยเฉพาะอย่างยิ่งเพื่อแก้ไขความต้องการอย่างเร่งด่วนของหน่วยงานการเคลื่อนไหวทางอากาศสําหรับเครื่องลดขนาดที่มีโครงสร้างที่คอมแพคต์ น้ําหนักเบา ขนาดเล็ก อัตราการลดขนาดใหญ่ประสิทธิภาพการส่งส่งสูงและความแม่นยําในการส่งส่งสูง.
|
ลักษณะ 1ความแม่นยําสูงและการซ้ํา: สําคัญสําหรับการใช้งานที่ต้องการตําแหน่งและการควบคุมที่แม่นยํา 2. ขนาดเล็ก: ประหยัดพื้นที่ ทําให้การออกแบบที่เล็กและเบากว่า 3อัตราการคันแรงสูงต่อน้ําหนัก: ให้ผลิตแรงคันแรงโดยไม่ต้องมีน้ําหนักที่สําคัญ 4. การใช้งานที่ต่ําและอายุการใช้งานยาว: เนื่องจากการติดต่อการม้วนของฟัน, ซึ่งลดการใช้งานและขยายอายุการใช้งานของจูง 5การทํางานเรียบร้อย: ให้การเคลื่อนไหวเรียบร้อยและคงที่ เหมาะสําหรับงานที่ละเอียด |
รายละเอียด
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (Grease) | ความเร็วหมุนที่อนุญาตโดยเฉลี่ยในการเข้า ((กรีส) | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กิโลกรัม | ชั่วโมง | ||
| 14 | 50 | 7 | 0.7 | 23 | 2.3 | 9 | 0.9 | 46 | 4.7 | 8500 | 3500 | ≤20 | 0.66 | 10000 |
| 80 | 10 | 1 | 30 | 3.1 | 14 | 1.4 | 61 | 6.2 | 15000 | |||||
| 100 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
| 120 | 10 | 1 | 36 | 3.7 | 14 | 1.4 | 70 | 7.2 | 15000 | |||||
ภาพวาด

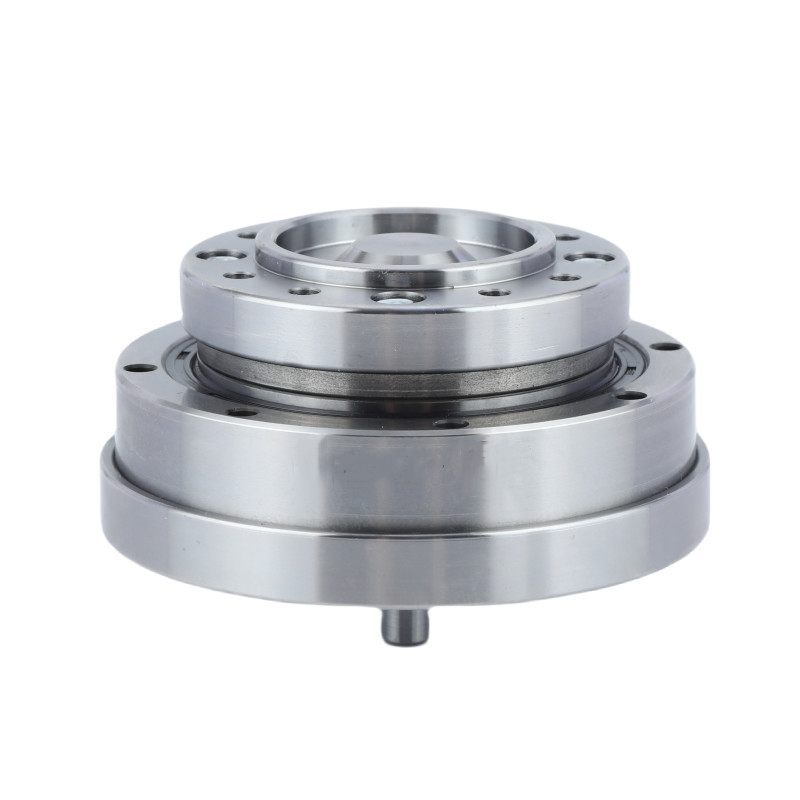

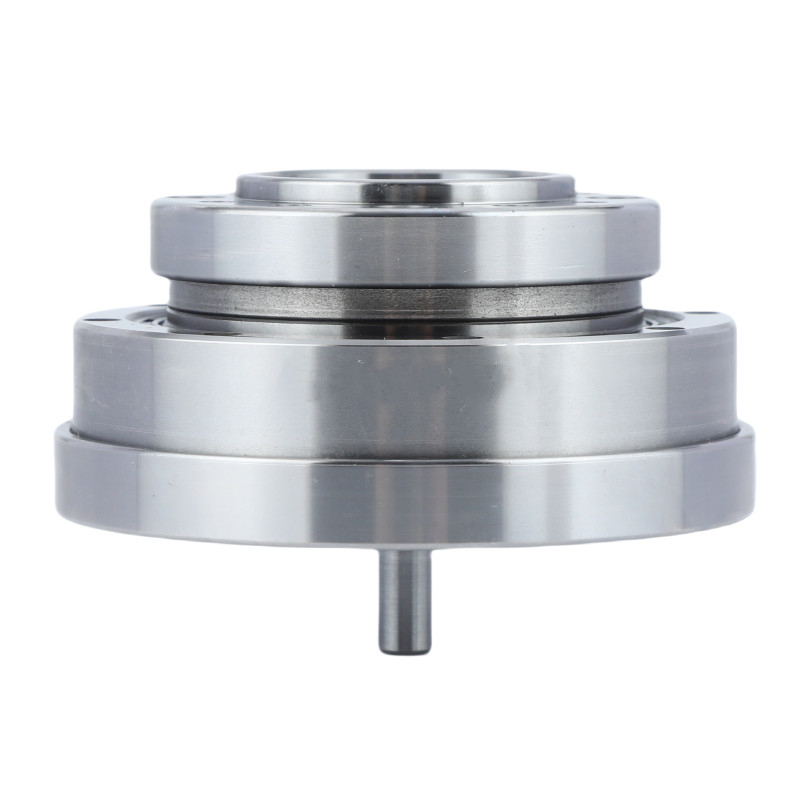

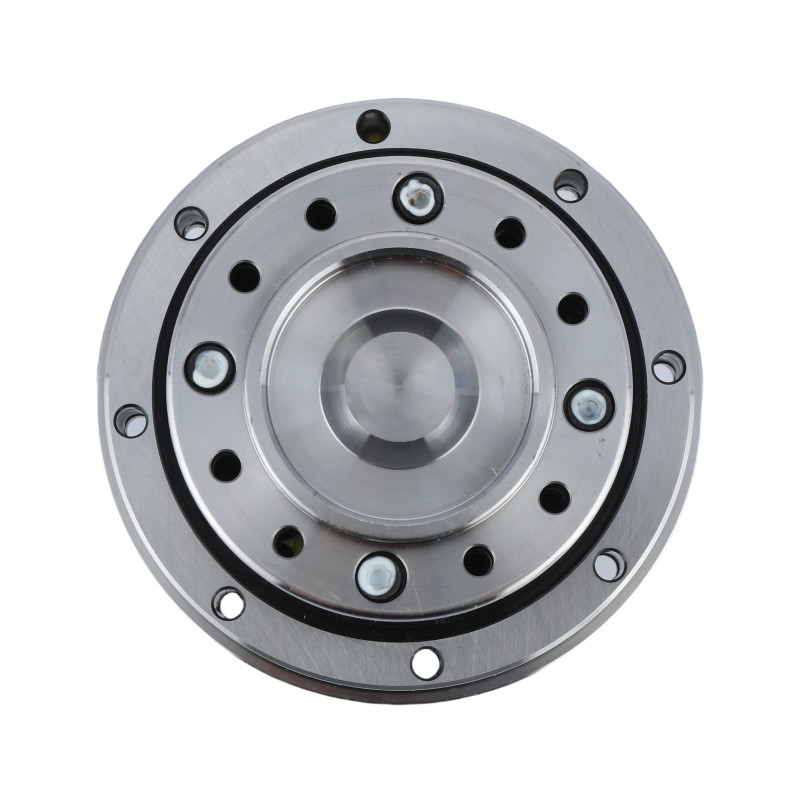

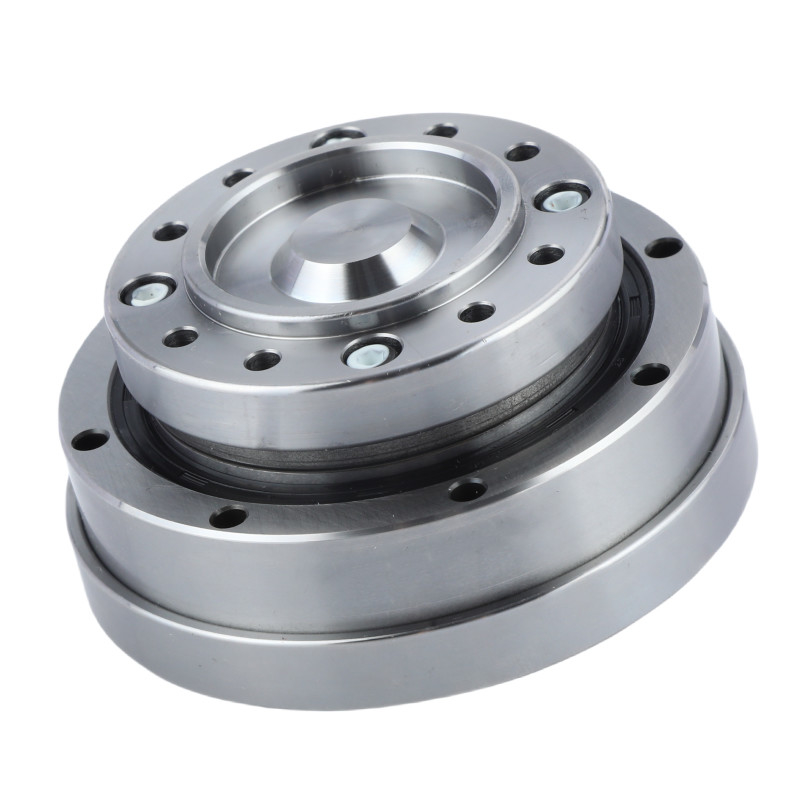

ภาพรายละเอียด
| ลักษณะสําคัญของ LHT - IV รุ่น 14 | |||
| สินค้า | รูปแบบ 14 การขับเคลื่อนฮาร์โมนิก | ||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | ||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
8500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
14 | ||
|
น้ําหนัก
|
0.66กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | อุปกรณ์การแพทย์ | หุ่นยนต์แบบมนุษย์ |
|
|
|
| สายการบินและอวกาศ | ระบบการผลิต | ระบบครึ่งนํา |
