สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-17-XX-U-IV

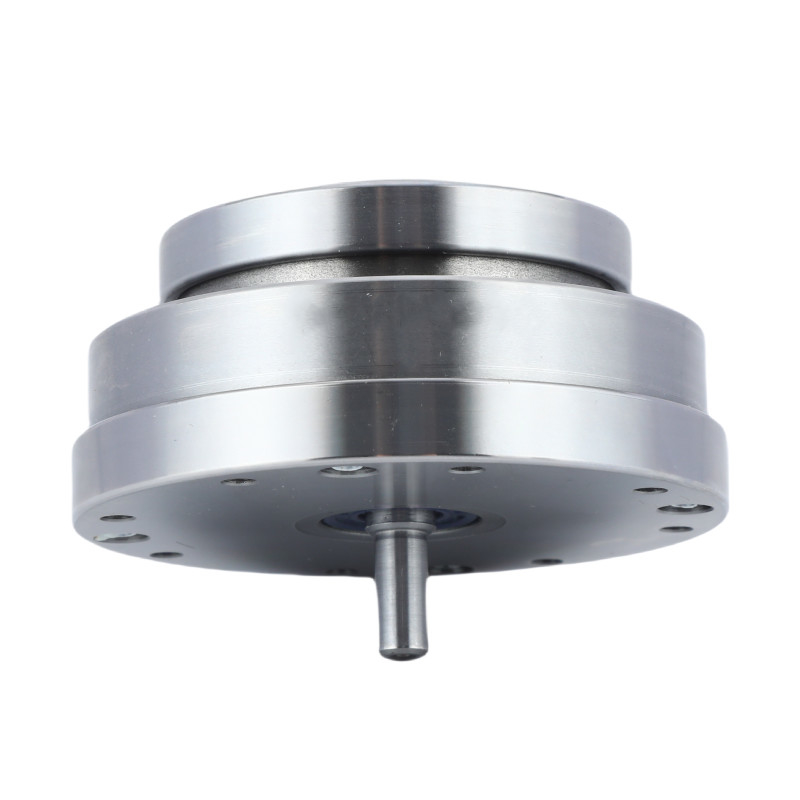

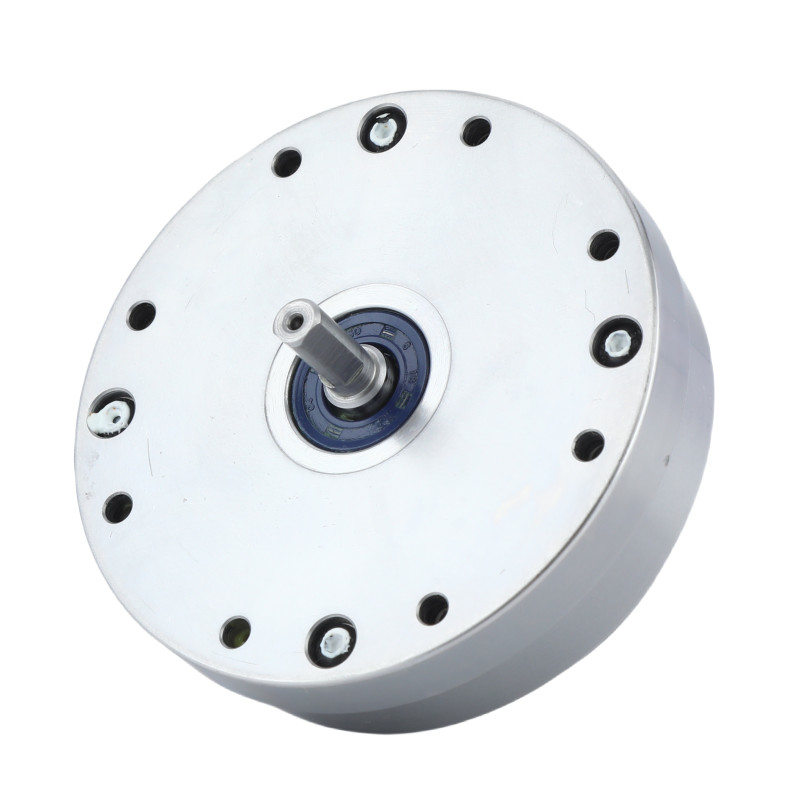

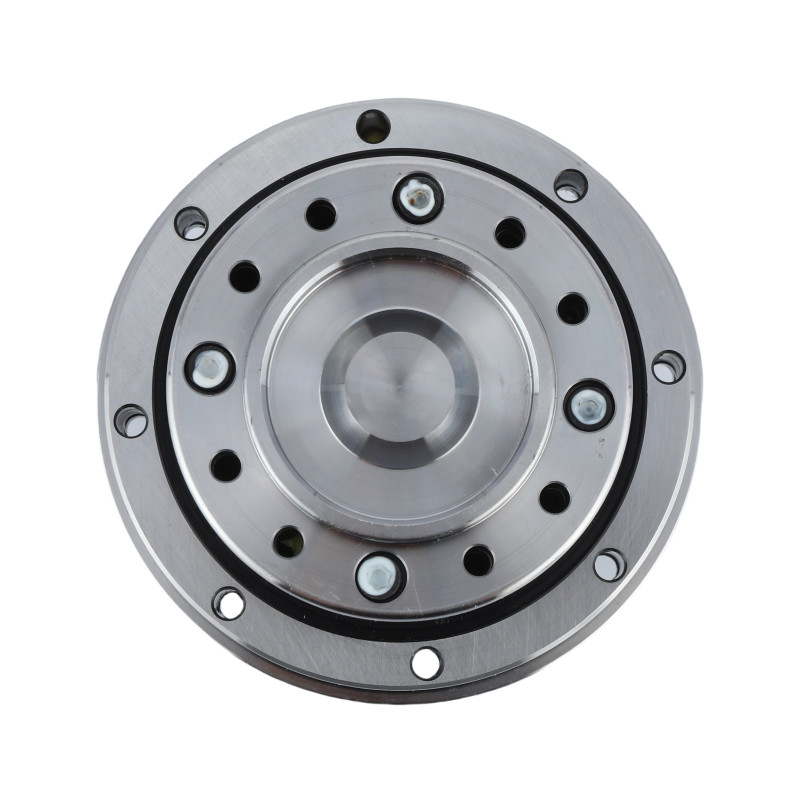

สปไลน์วงกลม ความเครียดคลื่นการขับเคลื่อนฮาร์โมนิก
คําอธิบายสินค้า
เครื่องยืดคลื่นเครียดใช้ความยืดหยุ่นของโลหะ เครื่องกลไกมีองค์ประกอบพื้นฐานสามส่วน คือ เครื่องผลิตคลื่น เครื่องยืดหยุ่น และ เครื่องยืดทรงกลม
รูปแบบที่ซับซ้อนกว่ามีองค์ประกอบที่สี่ที่ใช้ปกติเพื่อลดความยาวรวมหรือเพิ่มการลดอัตราการเร่งในวงกลมที่เล็กกว่า แต่ยังคงปฏิบัติตามหลักการพื้นฐานเดียวกัน
|
ส่วนประกอบ 1. เครื่องผลิตคลื่นประกอบด้วยสองส่วนแยกกัน: ไดสก์ทรงกลม เรียกว่าพล๊อกเครื่องผลิตคลื่น และเบอร์ลูกกลมภายนอก 2สปไลน์ flex มีรูปร่างคล้ายกับถ้วยระดับไม่สูง ด้านของ spline น้อยมาก แต่ด้านล่างค่อนข้างแข็งผลคือความยืดหยุ่นที่สําคัญของผนังที่ปลายเปิดเนื่องจากผนังบาง, และในด้านปิดที่แข็งพอที่จะได้รับการประกอบอย่างแน่น 3สปไลน์กลมเป็นวงแหวนกลมที่แข็งแรงที่มีฟันอยู่ภายใน สปไลน์ฟล็กซ์และเครื่องกําเนิดคลื่นถูกวางอยู่ในสปไลน์กลมเครื่องยัดฟันของฟล็กซ์สปไลน์ และสปไลน์วงกลม. |
รายละเอียด
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (Grease) | ความเร็วหมุนที่อนุญาตโดยเฉลี่ยในการเข้า ((กรีส) | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กิโลกรัม | ชั่วโมง | ||
| 17 | 50 | 21 | 2.1 | 44 | 4.5 | 34 | 3.4 | 91 | 9 | 7300 | 3500 | ≤20 | 0.9 | 10000 |
| 80 | 29 | 2.9 | 56 | 5.7 | 35 | 3.6 | 113 | 12 | 15000 | |||||
| 100 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 143 | 15 | 15000 | |||||
| 120 | 31 | 3.2 | 70 | 7.2 | 51 | 5.2 | 112 | 11 | 15000 | |||||
ภาพวาด
ภาพรายละเอียด
| ลักษณะสําคัญของ LHT - IV รุ่น 17 | |||
| สินค้า | รูปแบบ 17 การขับเคลื่อนฮาร์โมนิก | ||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | ||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
7300 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
17 | ||
|
น้ําหนัก
|
0.9กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
| โครงการประกอบการ | เครื่อง CNC | ระบบบรรจุ |
|
|
|
| หุ่นยนต์แบบมนุษย์ | การบิน | หุ่นยนต์อุตสาหกรรม |
