สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:

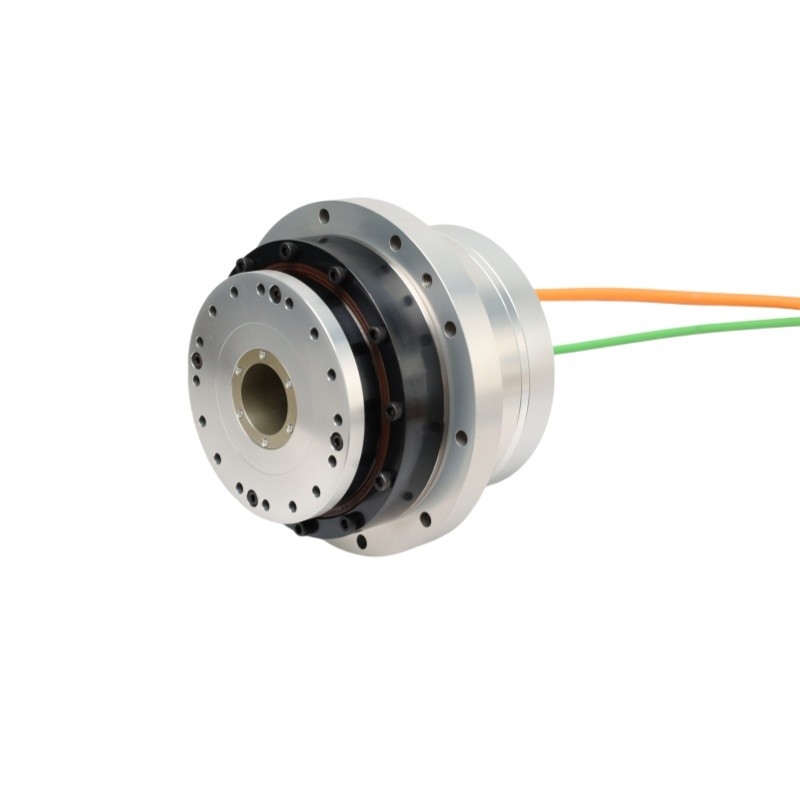

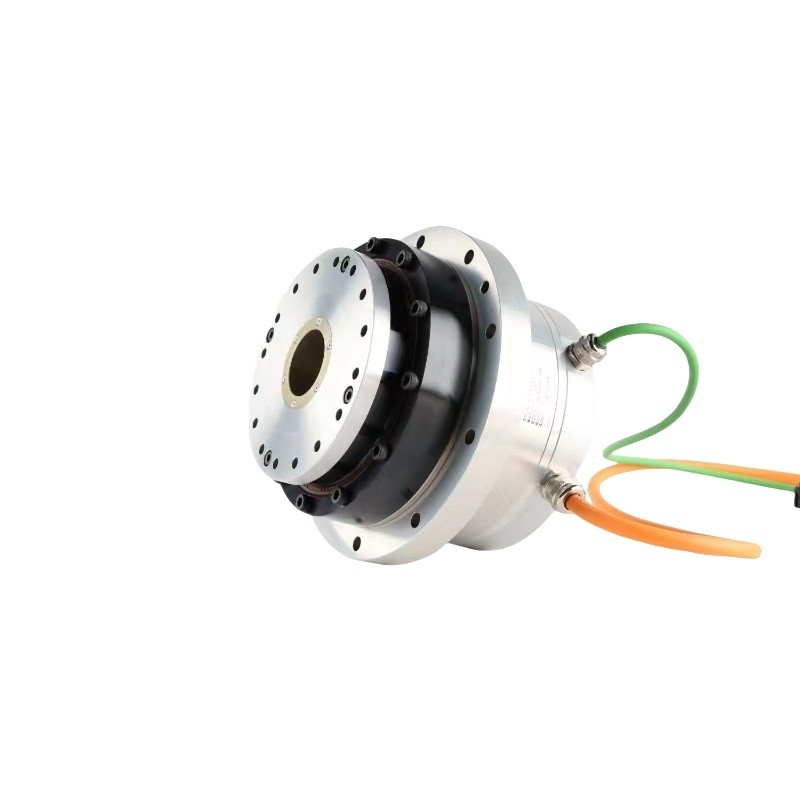

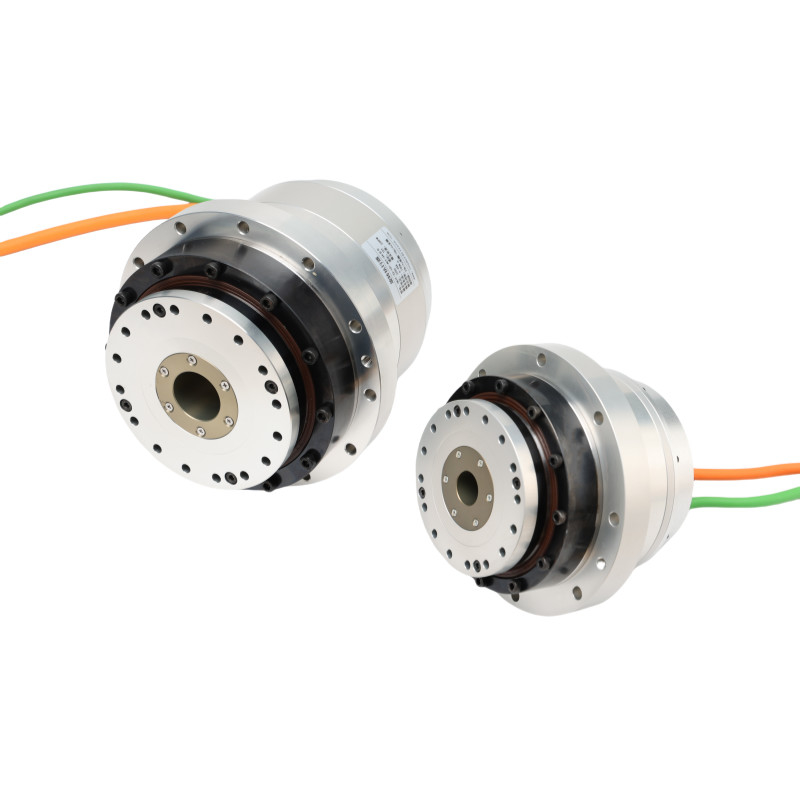

HAMF เพลากลวงที่ใหญ่ขึ้น
วิดีโอ
วิดีโอ
เครื่องปั่นหมุน HATF ซีรีย์
เครื่องขับเคลื่อนหมุนเป็นอุปกรณ์ไฟฟ้า หรือเครื่องขับเคลื่อนของเหลว หรืออุปกรณ์มือที่ใช้ในการแปลงพลังงานไฟฟ้าเป็นการหมุนหรือการหมุนเครื่องผลักดันเหล่านี้ถูกใช้เป็นหลักในการทํางานของวาล์วด้วยมือหรืออัตโนมัติ ที่การเข้าถึงของอุปกรณ์ประกอบการใช้งาน เช่นอากาศดันหรือพลังงานไฟฟ้ามีบทบาทสําคัญในการเลือก เครื่องผลักดัน.
เครื่องดําเนินประเภทนี้แตกต่างจาก เครื่องดําเนินแบบเส้นตรง เพราะ เครื่องดําเนินแบบเส้นตรงใช้การเคลื่อนไหวแบบเส้นตรงในการส่งพลังงานเมื่อตรงกันข้ามกับการหมุนเครื่องขับเคลื่อนหมุนเชื่อมต่อกับอุปกรณ์เพื่อสร้างเครื่องขับเคลื่อนเส้นตรงอุปกรณ์ขับเคลื่อนเหล่านี้ถูกใช้ในอุปกรณ์ไฮดรอลิกเคลื่อนที่, บนเครื่องบิน, และในระบบควบคุมการเคลื่อนไหว
ความแม่นยําสูง: ความแม่นยําการตั้งตําแหน่งที่สมบูรณ์แบบถึง 10 วินาทีโค (0.0028 องศา)
ทอร์คขนาดใหญ่: ขนาดเล็ก, ทอมปอร์ตใหญ่; ทอมปอร์ตออกสูงสุด 800 Nm
ช่องว่าง: ช่องหลุมในที่มีช่องเปิดใหญ่ เพื่อให้สายไฟ, ค่ายก๊าซ, แสงเลเซอร์ เป็นต้นผ่านได้ง่าย
อายุยาว: ความแม่นยํายังคงไม่เปลี่ยนแปลงหลังจากการใช้งานมากกว่า 20,000 ชั่วโมง
ไม่มีปฏิกิริยา: การขับเคลื่อนแบบฮาร์โมนิก ไม่มีการตอบโต้
การรวมตัว: อุปกรณ์ยืดคลื่นยึดรวม เครื่องลดกระแสฮาร์โมนิก, มอเตอร์มอร์ค, เบรกไฟฟ้าแม่เหล็ก, เอ็นโคเดอร์, และคนขับ
การตอบสนองอย่างรวดเร็ว: ผลงานการตอบสนองแบบไดนามิกที่ดีเยี่ยม เหมาะสําหรับการประมวลผลเลเซอร์และอุปกรณ์อัตโนมัติ
ความสั่นสะเทือนต่ํา: ความสั่นสะเทือนและเสียงเสียงต่ํามาก; เป็นทางเลือกที่ดีที่สุดสําหรับการใช้งาน เช่น เซมคอนดักเตอร์และอุปกรณ์การถ่ายภาพทางการแพทย์
มาตรฐานการป้องกันสูง: สูงสุดถึงระดับการป้องกัน IP67
ไม่ต้องรักษา: ไม่จําเป็นต้องบํารุงรักษาเป็นประจํา ไม่จําเป็นต้องเปลี่ยนน้ํามัน เป็นต้น
| ซีรี่ย์ HAMF | 25 | 32 | 40 | ||||||||||||||
| อัตราการลด | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | 51 | 81 | 101 | 121 | 161 | ||
| 220VAC | ทอมปิก | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 441 | 436 | 459 | 400 | 641 | 702 | 762 | 800 |
| ทอมปอร์ตปริมาณ | N·m | 68.5 | 107 | 133 | 133 | 133 | 90 | 150 | 190 | 230 | 267 | 150 | 240 | 300 | 360 | 480 | |
| ความเร็วสูงสุด | rpm | 94 | 59 | 48 | 40 | 30 | 75 | 47 | 38 | 31 | 24 | 59 | 37 | 30 | 25 | 19 | |
| ความเร็วปริมาณ | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 39 | 25 | 20 | 17 | 12 | |
| ปัจจุบันสูงสุด | อาวุธ | 6.9 | 6.07 | 5.58 | 4.97 | 3.92 | 11.56 | 10.95 | 9.6 | 8.5 | 6.72 | 14.42 | 14.55 | 12.78 | 11.58 | 9.13 | |
| ปัจจุบัน | อาวุธ | 3.9 | 3.84 | 3.83 | 3.2 | 2.4 | 4.16 | 4.37 | 4.44 | 4.48 | 3.91 | 5.41 | 5.45 | 5.46 | 5.47 | 5.48 | |
| คอนสแตนตอร์ม | N m/อาวุธ | 17.54 | 27.86 | 34.74 | 41.62 | 55.38 | 21.62 | 34.34 | 42.82 | 51.3 | 68.26 | 27.74 | 44.06 | 54.94 | 65.82 | 87.58 | |
| ความต้านทานระยะ | ออม ((20°C) | 3.55 | 2.1 | 2 | |||||||||||||
| อุปทานระยะ | mH | 10 | 12 | 6 | |||||||||||||
| EMF หลัง | Vrms/krpm | 40 | 52.5 | 65 | |||||||||||||
| 48VDC | ทอมปิก | N·m | 121 | 169 | 194 | 207 | 217 | 250 | 376 | 411 | 436 | 459 | 280 | 440 | 550 | 660 | 800 |
| ทอมปอร์ตปริมาณ | N·m | 64 | 100 | 125 | 133 | 133 | 90 | 145 | 180 | 215 | 267 | 140 | 230 | 280 | 340 | 450 | |
| ความเร็วสูงสุด | rpm | 59 | 37 | 30 | 25 | 19 | 53 | 33 | 27 | 22 | 17 | 43 | 27 | 22 | 18 | 14 | |
| ความเร็วปริมาณ | rpm | 49 | 31 | 25 | 21 | 16 | 45 | 28 | 23 | 19 | 14 | 31 | 20 | 16 | 13 | 10 | |
| ปัจจุบันสูงสุด | อาวุธ | 26.96 | 23.71 | 21.83 | 19.44 | 15.32 | 47.13 | 44.63 | 39.13 | 34.65 | 27.41 | 42.89 | 42.44 | 42.54 | 42.61 | 38.82 | |
| ปัจจุบัน | อาวุธ | 14.26 | 14.03 | 14.06 | 12.49 | 9.39 | 16.97 | 17.21 | 17.14 | 17.09 | 15.95 | 21.45 | 22.18 | 21.66 | 21.95 | 21.84 | |
| คอนสแตนตอร์ม | N m/อาวุธ | 4.49 | 7.13 | 8.89 | 10.65 | 14.17 | 5.3 | 8.42 | 10.5 | 12.58 | 16.74 | 6.53 | 10.37 | 12.93 | 15.49 | 20.61 | |
| ความต้านทานระยะ | ออม ((20°C) | 0.13 | 0.2 | 0.074 | |||||||||||||
| อุปทานระยะ | mH | 0.36 | 0.4 | 0.3 | |||||||||||||
| EMF หลัง | Vrms/krpm | 10.5 | 12.57 | 15 | |||||||||||||
| คอนโดเดอร์สมบูรณ์ | ประเภท Encoder | เครื่องรหัสที่สมบูรณ์ | |||||||||||||||
| ความละเอียด (หมุนมอเตอร์เดียว) | บิต | 23,24 บิต | 23 บิต | ||||||||||||||
| มอเตอร์ นับรอบหลายครั้ง | บิต | 16 | |||||||||||||||
| ความแม่นยําตําแหน่งในทิศทางเดียว | อาร์ค sec | ≤ 70 | ≤ 60 | ≤ 60 | ≤ 50 | ≤ 50 | ≤ 65 | ≤ 60 | ≤ 55 | ≤ 45 | ≤ 45 | ≤ 60 | ≤ 60 | ≤ 50 | ≤ 45 | ≤ 45 | |
| ความแม่นยําในการตั้งตําแหน่ง | อาร์ค sec | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 | |
| ความแข็งแรงในการพลิก | x104 N·m /rad | 38 | 95 | 175 | |||||||||||||
| ความแข็งแรงจากการบิด | x104 N·m /rad | 3.4 | 4.6 | 3.4 | 9.9 | 14 | 18.6 | ||||||||||
| คราวของความเฉื่อย | ไม่มีเบรค | กิโลกรัม*เมตร2 | 2.3*10^-4 | 8.03*10^-4 | 1.72*10^-3 | ||||||||||||
| มัสซ่า | ไม่มีเบรค | กิโลกรัม | 3.7 | 6.68 | 12.2 | ||||||||||||
| จํานวนสตาร์ม | สายด้าย | 16 | |||||||||||||||
| สภาพแวดล้อม | อุณหภูมิการทํางาน: 0 ~ 40 °C อุณหภูมิการเก็บรักษา: -20 ~ 60 °C ความชื้นในการทํางาน / ความชื้นในการเก็บ: 20 ~ 80% RH (ไม่มีความหนา) ความต้านทานการสั่นสะเทือน: 24.5m/s2 (ความถี่: 10~400Hz) ไม่มีฝุ่นหรือผงโลหะ ก๊าซที่กัดสนอง ก๊าซที่เผาไหม้ หมอกน้ํามัน และการใช้ในห้องอื่น ๆ หลีกเลี่ยงแสงอาทิตย์ตรง ต่ํากว่า 1000 เมตร |
||||||||||||||||
| โมเตอร์ไอโซเลชั่น | ความต้านทานการปิด: มากกว่า 100MΩ ((DC500V) | ||||||||||||||||
| ความแข็งแรงของไฟฟ้า: AC1500V/ 1 นาที | |||||||||||||||||
| ประเภทการปิด: F | |||||||||||||||||
| ระดับ การ ป้องกัน | ประเภทที่ปิดโดยสิ้นเชิง (IP65) | ||||||||||||||||
