สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-20-XX-U-IV
อดีตตลอดชีวิตแม่นยํา ปิดการขับเคลื่อนฮาร์โมนิกเกียร์บอ๊อกซ์
คําอธิบายสินค้า
เครื่องเข็นคลื่นยืดใช้ความยืดหยุ่นของโลหะ เครื่องเข็นลดฮาร์มอนิกมีสามองค์ประกอบพื้นฐาน: เครื่องกําเนิดคลื่น เครื่องยืดหยุ่นและ เครื่องกลม
รูปแบบที่ซับซ้อนกว่ามีองค์ประกอบที่สี่ที่ใช้ปกติเพื่อลดความยาวรวมหรือเพิ่มการลดอัตราการเร่งในวงกลมที่เล็กกว่า แต่ยังคงปฏิบัติตามหลักการพื้นฐานเดียวกัน
เกียร์ลดคลื่นเครียดมีข้อดี เช่น อัตราการลดสูงในระยะเดียว, ผลกระทบกลับศูนย์, และความแม่นยําสูงที่ไม่สามารถเทียบเท่ากับรถยนต์เกียร์ปรกติ.
|
ส่วนประกอบ
1.เครื่องกําเนิดคลื่นของอุปกรณ์คลื่นอาการยืดประกอบด้วย หมุนลูกบอลที่มีความบางแบบถูกออกแบบพิเศษที่ติดตั้งบนฮับแบบ Elliptus 2.Flexspline เป็นถ้วยทรงกระบอกบาง ผลิตจากเหล็กสแตนเลสที่มีฟันภายนอกที่ปลายเปิดของถ้วย Flexspline เป็น radially compliant แต่ torsionally เป็นแข็งมาก 3.สปไลน์วงกลมเป็นวงแหวนที่แข็งแกร่งที่มีฟันภายใน. เมื่อเกียร์ถูกประกอบมันจะใช้ฟันของ Flexspline ตลอดแกนหลักของวงกลมวอลล์เจเนอเรเตอร์ |
ตารางปารามิเตอร์ระดับ
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (Grease) | ความเร็วหมุนที่อนุญาตโดยเฉลี่ยในการเข้า ((กรีส) | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กิโลกรัม | ชั่วโมง | ||
| 20 | 50 | 33 | 3.3 | 73 | 7.4 | 44 | 4.5 | 127 | 13 | 6500 | 3500 | ≤20 | 1.29 | 10000 |
| 80 | 44 | 4.5 | 96 | 9.8 | 61 | 6.2 | 165 | 17 | 15000 | |||||
| 100 | 52 | 5.3 | 107 | 10.9 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 120 | 52 | 5.3 | 113 | 11.5 | 64 | 6.5 | 191 | 20 | 15000 | |||||
| 160 | 52 | 5.3 | 120 | 12.2 | 64 | 6.5 | 191 | 20 | 15000 | |||||

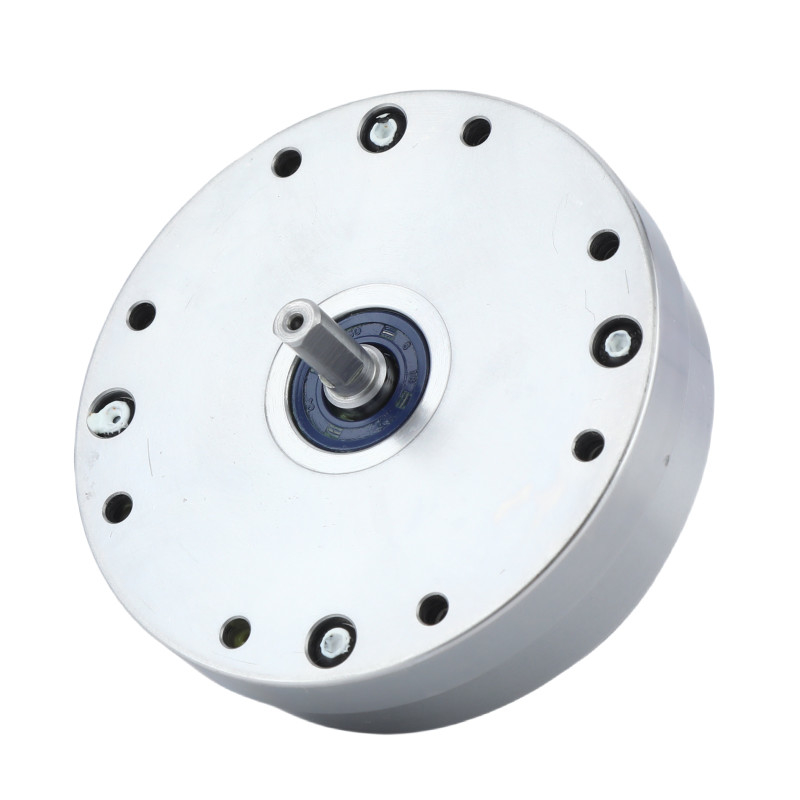

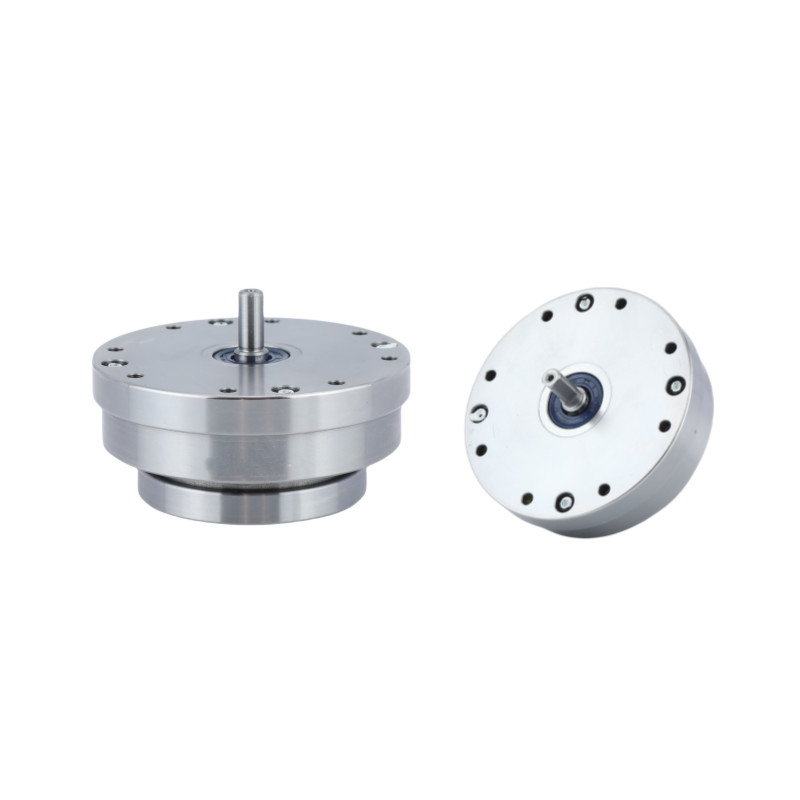

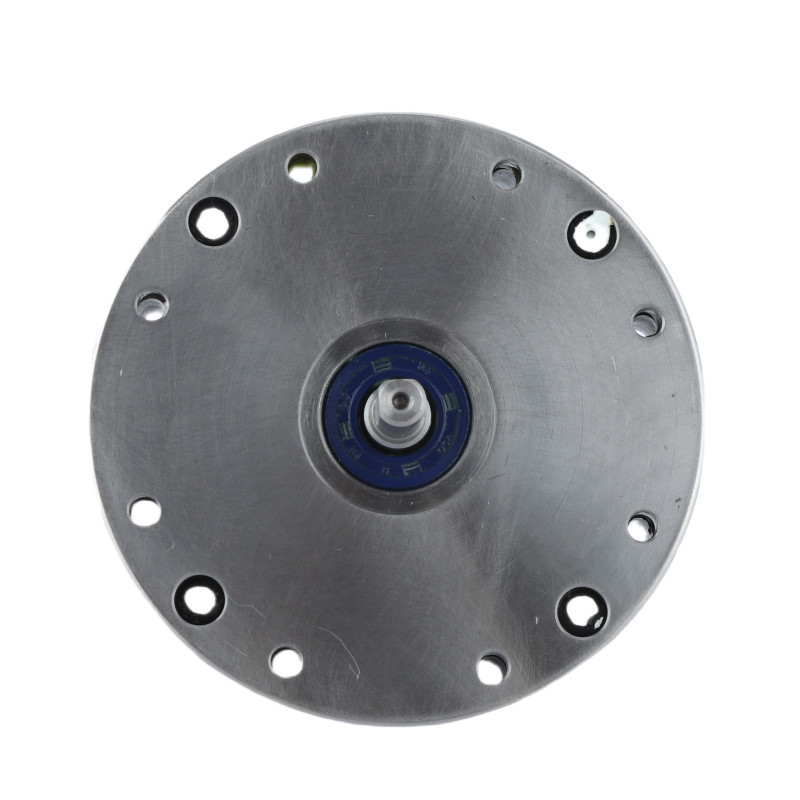

ภาพรายละเอียด
| คุณสมบัติสําคัญของ LHT - IV แบบ 20 แอร์มอนิกเกียร์หน่วย | |||
| สินค้า | รุ่น 20 การขับเคลื่อนฮาร์โมนิก | ||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | ||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1, 160:1 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
6500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
20 | ||
|
น้ําหนัก
|
1.29กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | อุปกรณ์การแพทย์ | หุ่นยนต์แบบมนุษย์ |
|
|
|
| เครื่องจักรแสง | การบิน | ระบบการผลิต |
