สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-25-XX-U-IV
คําอธิบายสินค้า
เครื่องลดเสียงฮาร์โมนิคอยู่ในชั้นของตัวเองเมื่อมันมาถึงการควบคุมการเคลื่อนไหวและการส่งพลังงานกล
เกียร์ลดคลื่นเครียดมีข้อดี เช่น อัตราการลดสูงในระยะเดียว, ผลกระทบกลับศูนย์, และความแม่นยําสูงที่ไม่สามารถเทียบเท่ากับรถยนต์เกียร์ปรกติ.
เครื่องเข็นคลื่นยืดหยุ่นใช้ความยืดหยุ่นของโลหะ เครื่องเข็นลดฮาร์มอนิกมีสามองค์ประกอบพื้นฐาน: เครื่องกําเนิดคลื่น เครื่องยืดหยุ่นและ เครื่องกลม
ตารางปารามิเตอร์ระดับ
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (Grease) | ความเร็วหมุนที่อนุญาตโดยเฉลี่ยในการเข้า ((กรีส) | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กิโลกรัม | ชั่วโมง | ||
| 25 | 50 | 51 | 5.2 | 127 | 13 | 72 | 7.3 | 242 | 25 | 5600 | 3500 | ≤20 | 1.99 | 10000 |
| 80 | 82 | 8.4 | 178 | 18 | 113 | 12 | 332 | 34 | 15000 | |||||
| 100 | 87 | 8.9 | 204 | 21 | 140 | 14 | 369 | 38 | 15000 | |||||
| 120 | 87 | 8.9 | 217 | 22 | 140 | 14 | 395 | 40 | 15000 | |||||
ภาพวาด

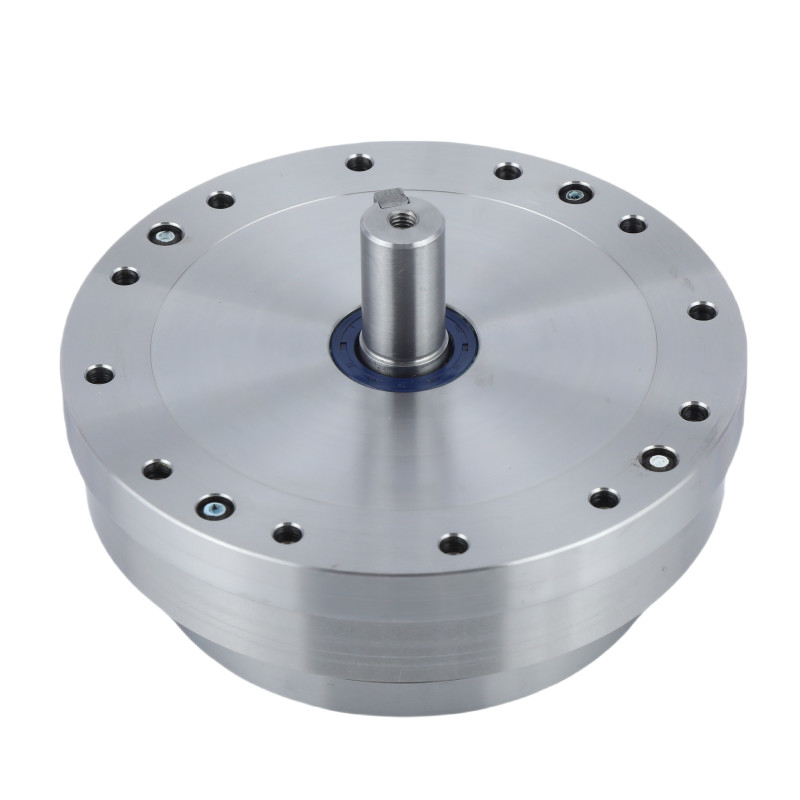

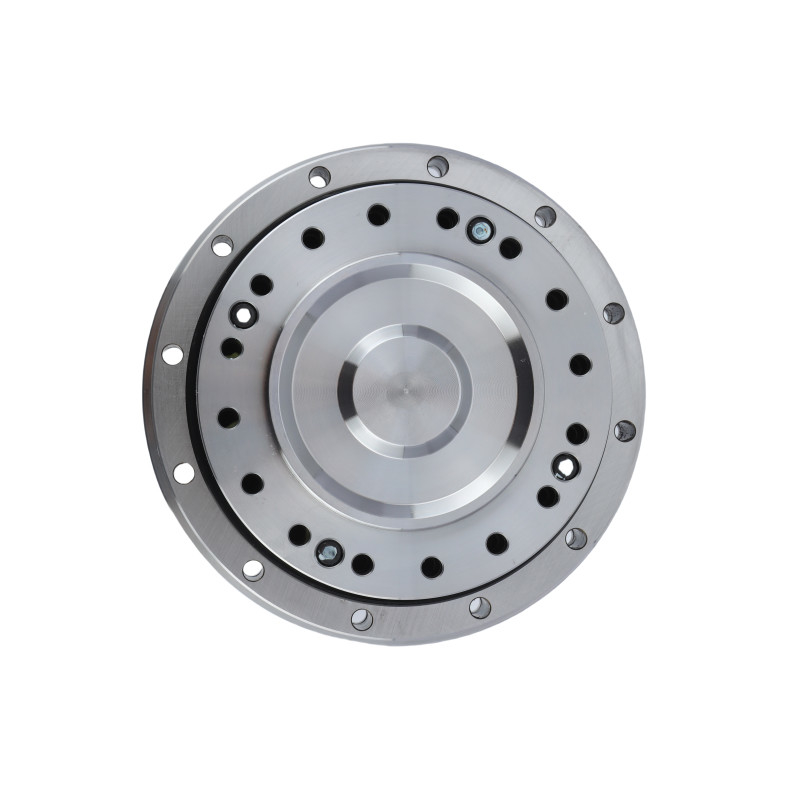

ภาพรายละเอียด
| ลักษณะสําคัญของ LHT - IV แบบ 25 หน่วยเครื่องยนต์ฮาร์โมนิก | |||
| สินค้า | รุ่น 25 การขับเคลื่อนฮาร์โมนิก | ||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | ||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
5600 r/min | ||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
25 | ||
|
น้ําหนัก
|
10.99 กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | การบิน | เครื่อง CNC |
