สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LHT-32-XX-U-IV
คําอธิบายสินค้า
เครื่องลดเสียงฮาร์โมนิคอยู่ในชั้นของตัวเองเมื่อมันมาถึงการควบคุมการเคลื่อนไหวและการส่งพลังงานกล
เกียร์ลดคลื่นเครียดมีข้อดี เช่น อัตราการลดสูงในระยะเดียว, ผลกระทบกลับศูนย์, และความแม่นยําสูงที่ไม่สามารถเทียบเท่ากับรถยนต์เกียร์ปรกติ.
เครื่องเข็นคลื่นยืดหยุ่นใช้ความยืดหยุ่นของโลหะ เครื่องเข็นลดฮาร์มอนิกมีสามองค์ประกอบพื้นฐาน: เครื่องกําเนิดคลื่น เครื่องยืดหยุ่นและ เครื่องกลม
วิธีการทํางาน
Flexspline ขนาดกว้างเล็กน้อย และมีฟันน้อยกว่า Circular Spline สองฟันรูปทรงทรงกลมของเครื่องกําเนิดคลื่นทําให้ฟันของ Flexspline ให้เข้าร่วมกับ Circular Spline ในสองภูมิภาคตรงข้ามแกนหลักของกลมสําหรับการหมุน 180 องศาในทิศทางนาฬิกาของเครื่องกําเนิดคลื่น ฟเล็กซ์สปไลน์ฟันถูกนําไปในทิศทางตรงข้ามนาฬิกา โดยฟันหนึ่งเทียบกับสปไลน์วงกลมแต่ละหมุนแบบครบถ้วนในทิศทางนาฬิกาของวอล์ฟเจเนอเรเตอร์ ส่งผลให้ Flexspline เคลื่อนย้ายตรงข้ามทิศทางนาฬิกาโดยฟันสองจากตําแหน่งเดิมของมันเทียบกับวงกลม Spline
รายละเอียด
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (Grease) | ความเร็วหมุนที่อนุญาตโดยเฉลี่ยในการเข้า ((กรีส) | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กิโลกรัม | ชั่วโมง | ||
| 32 | 50 | 99 | 10 | 281 | 29 | 140 | 14 | 497 | 51 | 4800 | 3500 | ≤20 | 4 | 10000 |
| 80 | 153 | 16 | 395 | 40 | 217 | 22 | 738 | 75 | 15000 | |||||
| 100 | 178 | 18 | 433 | 44 | 281 | 29 | 841 | 86 | 15000 | |||||
| 120 | 178 | 18 | 459 | 47 | 281 | 29 | 892 | 91 | 15000 | |||||
ภาพวาด

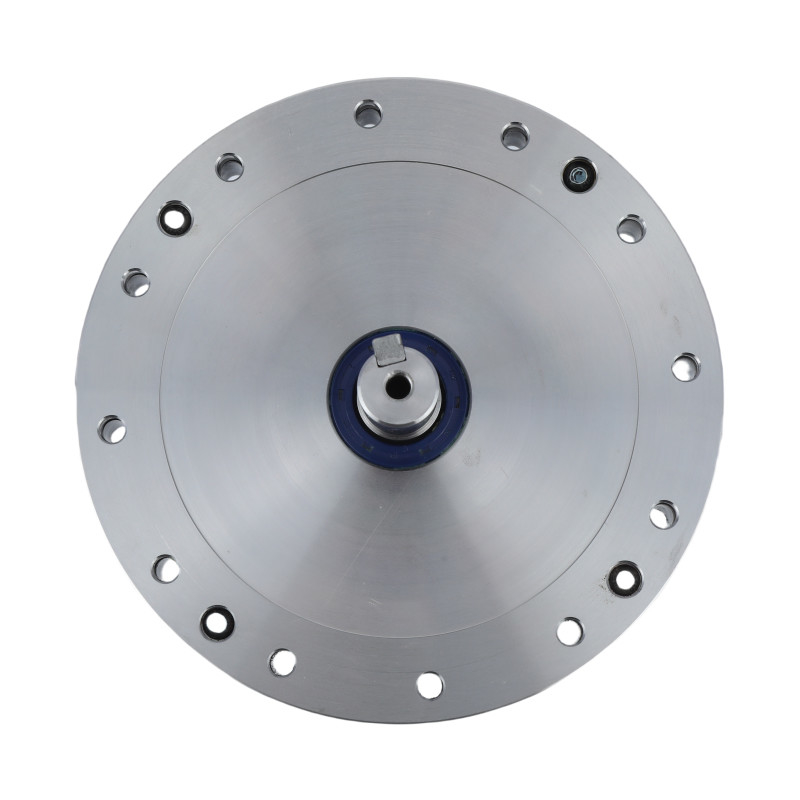

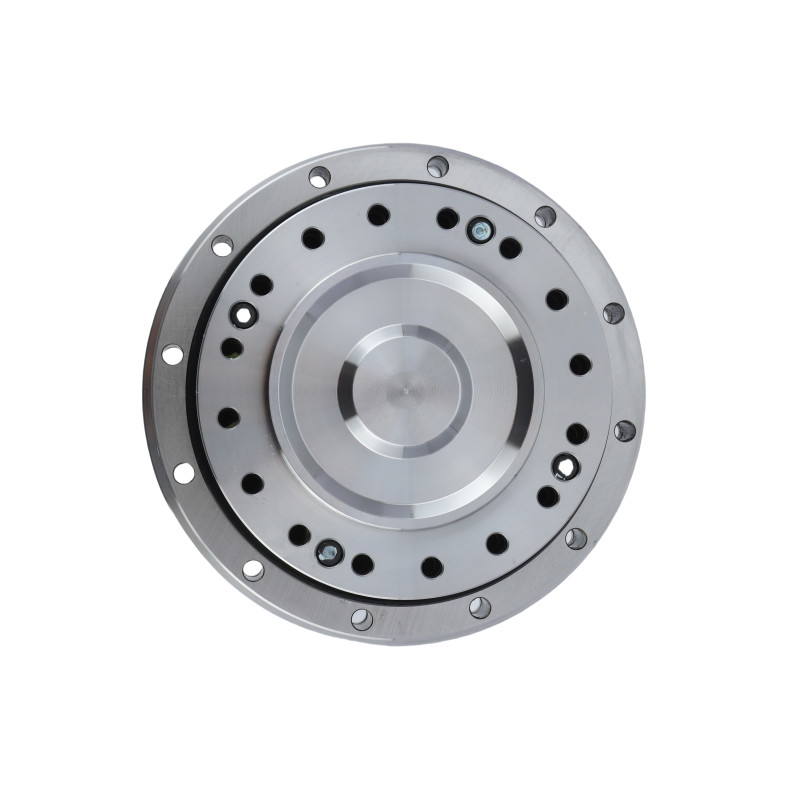

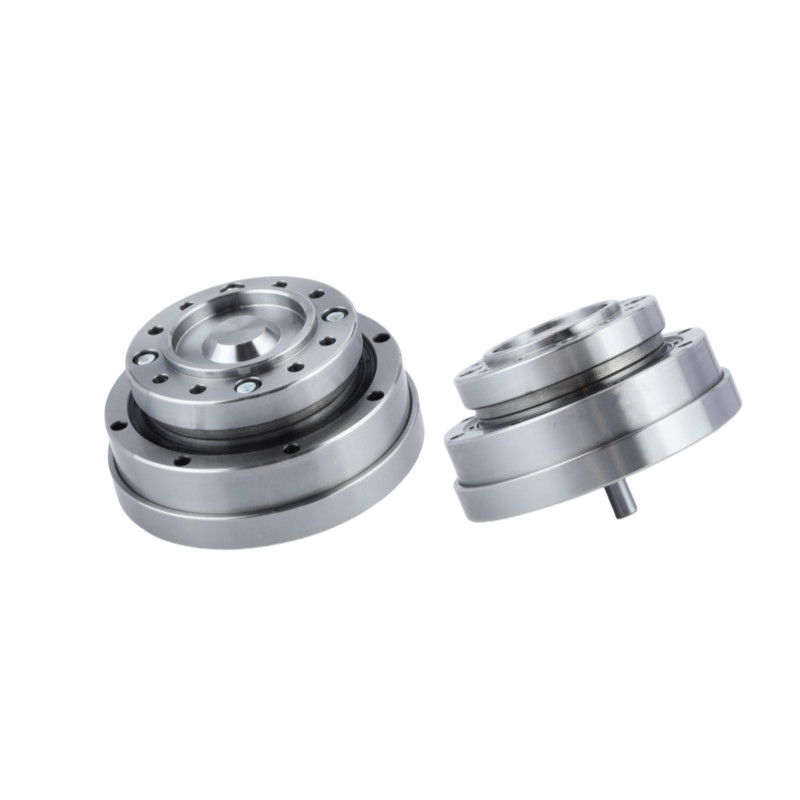

ภาพรายละเอียด
| ลักษณะสําคัญของ LHT - IV รุ่น 32 | |||
| สินค้า | รุ่น 32 การขับเคลื่อนฮาร์โมนิก | ||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | ||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
4800 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
3500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | ||
|
รุ่น
|
32 | ||
|
น้ําหนัก
|
4 กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | หุ่นยนต์แบบมนุษย์ | โครงการประกอบการ |
