สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSN-14-XX-U-II

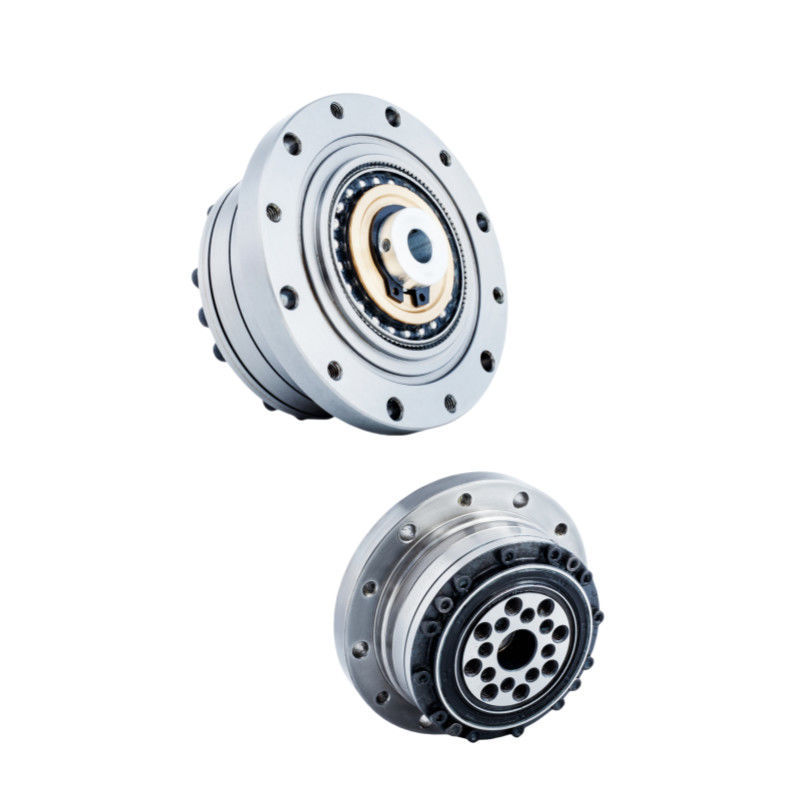

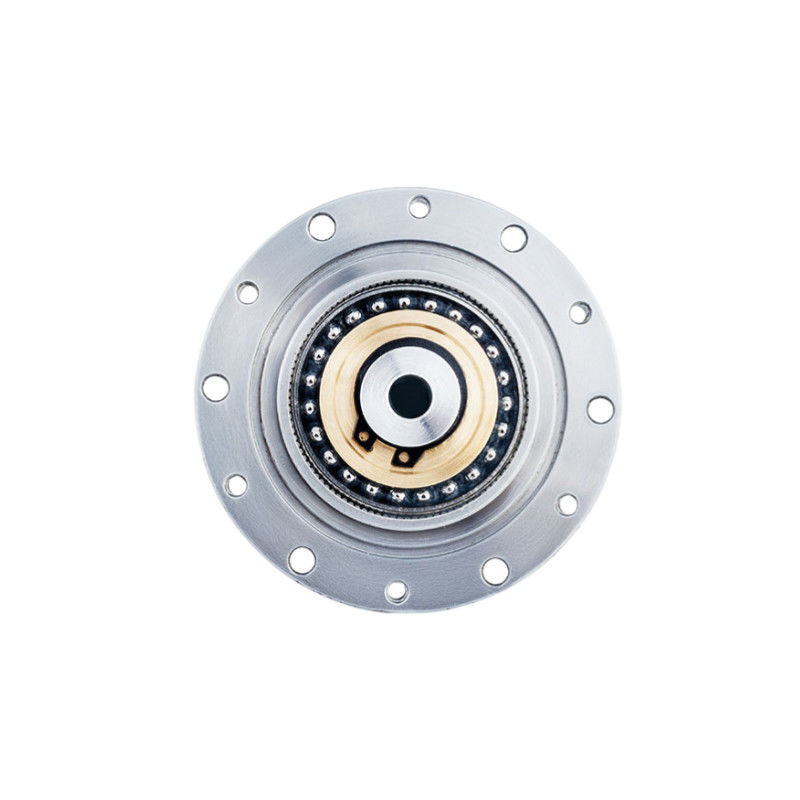

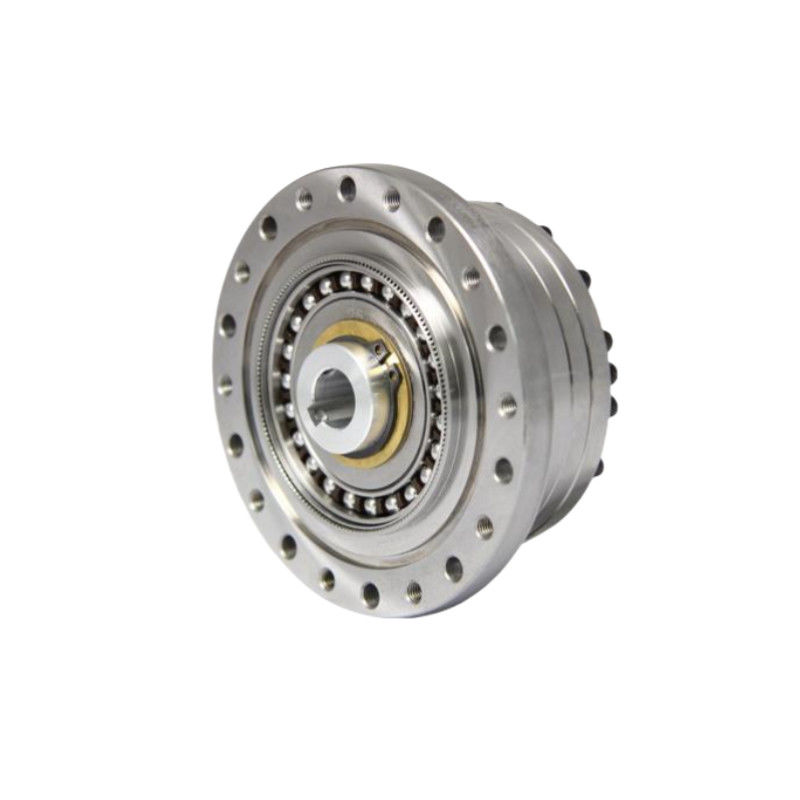

ซีรี่ย์ LSN เป็นชุดเกียร์ส่วนประกอบที่มีทอร์คสูงรวมกันกับหลอดสานออกแบบครอสโรลล์ความแม่นยํา & แฟลนจ์ มันเป็นวิธีการแก้ไขหัวเกียร์ที่คอมแพคตมาก, แข็งแรงและใช้งานง่ายซีรี่ย์ LSN II มีให้เลือกใน 5 ขนาด1:1 ถึง 160:1. หากการใช้งานของคุณไม่ต้องการทอร์คสูง หัวเกียร์ลําดับ LSN เป็นหัวเกียร์ทางเลือกที่ดี.ยังมีรุ่นเบา
|
ลักษณะสําคัญ
|
รายละเอียด
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| ไขมัน | ไขมัน | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 14 | 50 | 5.4 | 0.55 | 18 | 1.8 | 6.9 | 0.7 | 35 | 3.6 | 8500 | 3500 | ≤20 | 0.39 | 10000 |
| 80 | 7.8 | 0.8 | 23 | 2.4 | 11 | 1.1 | 47 | 4.8 | 15000 | |||||
| 100 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
| 120 | 7.8 | 0.8 | 28 | 2.9 | 11 | 1.1 | 54 | 5.5 | 15000 | |||||
ภาพละเอียด
|
ลักษณะสําคัญของ LSN - II รุ่น 14 | |||
| สินค้า | รูปแบบ 14 การขับเคลื่อนฮาร์โมนิก | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
14 | |||
|
น้ําหนัก
|
0.39 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | อุปกรณ์การแพทย์ | หุ่นยนต์แบบมนุษย์ |
|
|
|
| เครื่องจักรแสง | การบิน | ระบบการผลิต |
