สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSN-20-XX-U-II

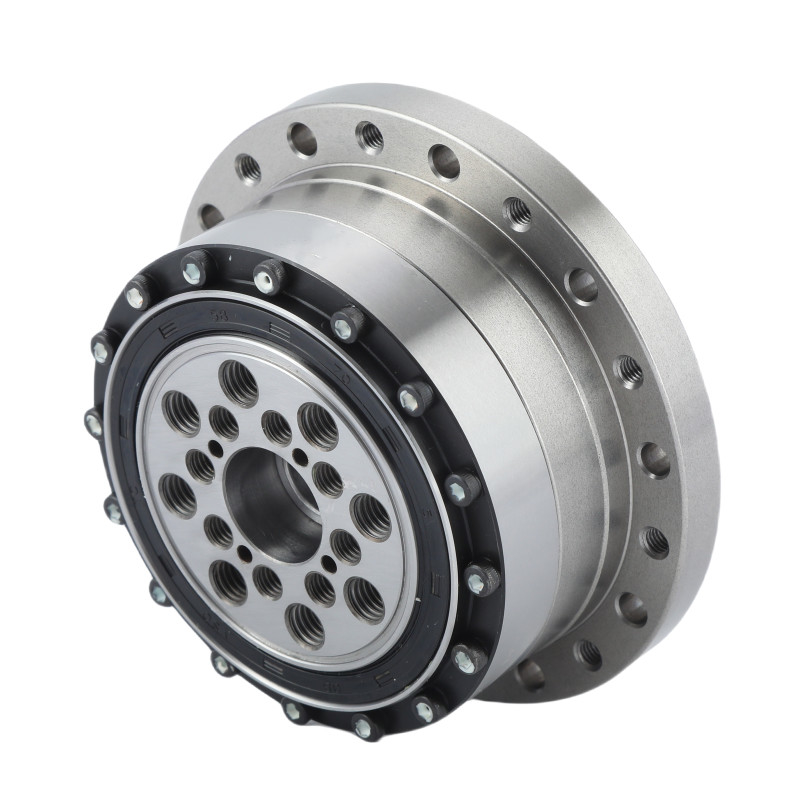

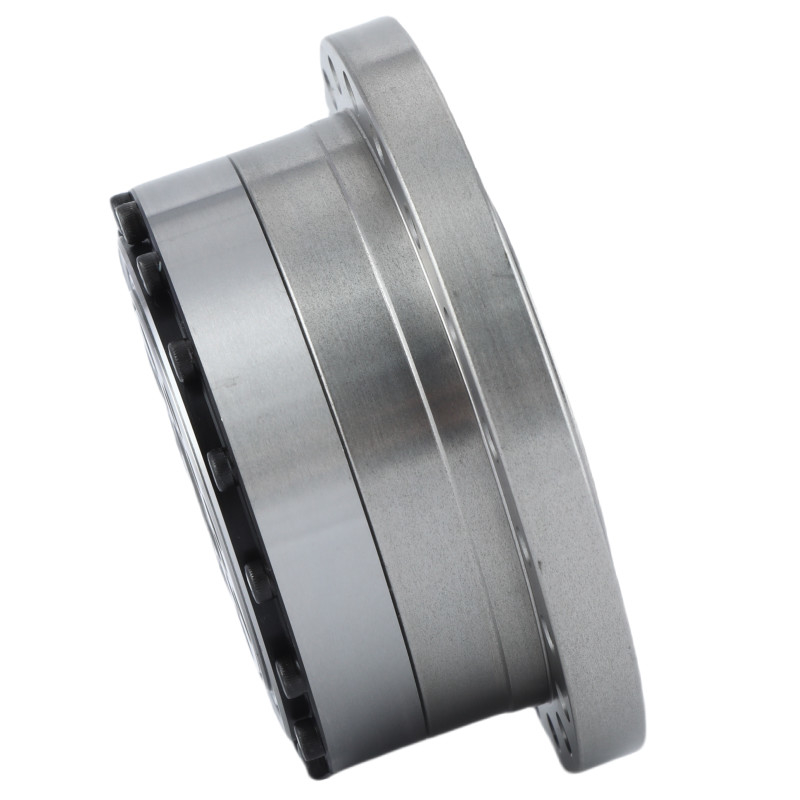

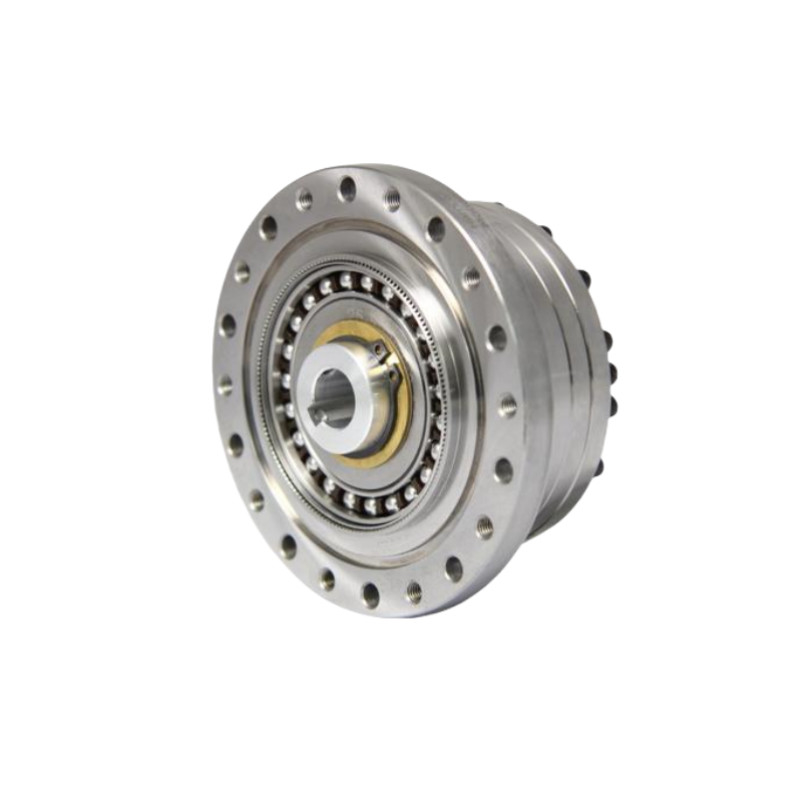

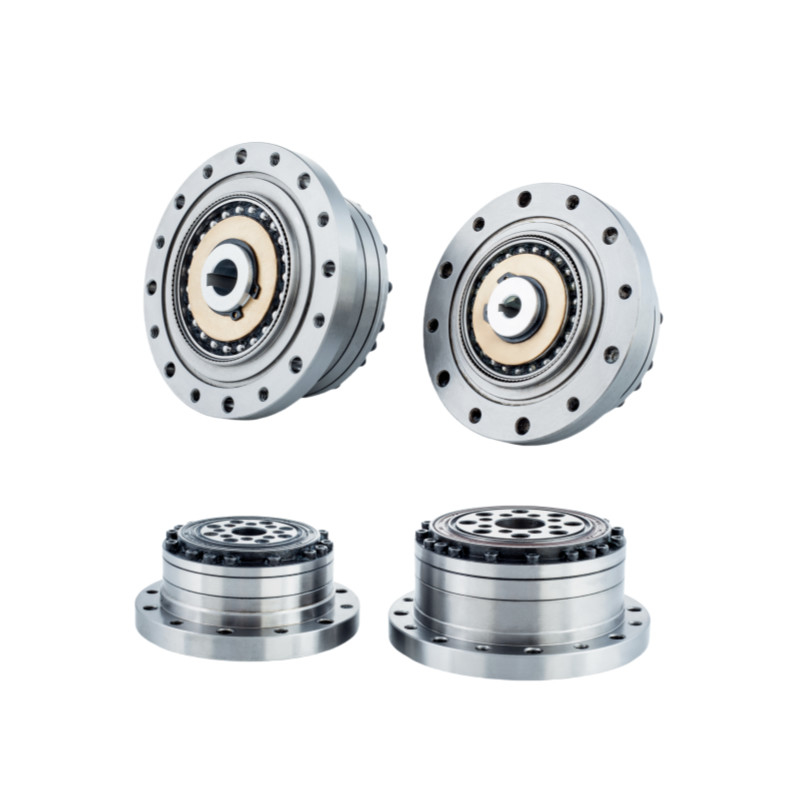

ซีรี่ย์ LSN เป็นชุดเกียร์ส่วนประกอบที่มีทอร์คสูงรวมกันกับการออกของสานและขอบของม้วนข้ามความแม่นยํา. มันเป็นวิธีการแก้ไขหัวเกียร์ที่คอมแพคตมาก, แข็งแรงและง่ายต่อการใช้งานซีรีย์ LSN II มีให้เลือกใน 5 ขนาด1:1 ถึง 160:1. หากการใช้งานของคุณไม่ต้องการทอร์คสูง หัวเกียร์ลําดับ LSN เป็นหัวเกียร์ทางเลือกที่ดี. ยังมีรุ่นเบา
ซีรี่ย์ LSN เป็นสายสินค้าเบาๆ ที่ออกแบบมาเพื่อลดน้ําหนักของอุปกรณ์กล และอํานวยความสะดวกในการสร้างหุ่นยนต์อุตสาหกรรมเบาๆมันทําให้ความเร็วสูงขึ้นและเพิ่มความจุภัณฑ์สําหรับหุ่นยนต์อุตสาหกรรม.
วิธี การ
Flexspline ขนาดกว้างเล็กน้อย และมีฟันน้อยกว่า Circular Spline สองฟันรูปทรงทรงกลมของเครื่องกําเนิดคลื่นทําให้ฟันของ Flexspline ให้เข้าร่วมกับ Circular Spline ในสองภูมิภาคตรงข้ามแกนหลักของกลมสําหรับการหมุน 180 องศาในทิศทางนาฬิกาของเครื่องกําเนิดคลื่น ฟเล็กซ์สปไลน์ฟันถูกนําไปในทิศทางนาฬิกาโดยฟันหนึ่งเทียบกับสปไลน์วงกลมแต่ละหมุนแบบครบถ้วนในทิศทางนาฬิกาของวอล์ฟเจเนอเรเตอร์ ส่งผลให้ Flexspline เคลื่อนย้ายตรงข้ามทิศทางนาฬิกาโดยฟันสองจากตําแหน่งเดิมของมันเทียบกับวงกลม Spline.
|
ลักษณะสําคัญ
|
ข้อดี
โครงสร้างน้ําหนักเบาถูกบรรลุผ่านการออกแบบที่ดีที่สุดและการใช้วัสดุชั้นนํา ส่งผลให้การลดน้ําหนักสินค้า 30%
โครงสร้างกระปุกแบบกระปุกแบบมาตรฐานสําหรับล้อยืดหยุ่น, รวมไปถึงการเข้มแข็งสูง ล้อเต็มสานสาน
โดยใช้กระบวนการบําบัดความร้อน CMP ที่พัฒนาเอง การออกแบบโปรไฟล์ฟัน LS รับประกันการบดแม่นยําด้วยความแม่นยํา 1um track
การออกแบบโครงสร้างที่กระชับกระชับและค่อนข้างเรียบร้อย โดยไม่มีการตอบโต้กลับกัน การเชื่อมต่อมอเตอร์โดยตรง และการติดตั้งที่สะดวกสบาย
ทางเข้าและทางออกแบบโคเอชชียล
ความแม่นยําทางการตั้งตัว และการซ้ําได้อย่างดีเยี่ยม
ใบระบุรายละเอียด
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| ไขมัน | ไขมัน | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 20 | 50 | 25 | 2.5 | 56 | 5.7 | 34 | 3.5 | 98 | 10 | 6500 | 3500 | ≤10 | 0.73 | 10000 |
| 80 | 34 | 3.5 | 74 | 7.5 | 47 | 4.8 | 127 | 13 | 15000 | |||||
| 100 | 40 | 4.1 | 82 | 8.4 | 49 | 5 | 147 | 15 | 15000 | |||||
| 120 | 40 | 4.1 | 87 | 8.9 | 49 | 5 | 147 | 15 | 15000 | |||||
| 160 | 40 | 4.1 | 92 | 9.4 | 49 | 5 | 147 | 15 | 15000 | |||||
การวาด
|
คุณสมบัติสําคัญของ LSN - II Model 20 Harmonic Reudcer | |||
| สินค้า | เครื่องขับเคลื่อนฮาร์โมนิกแบบ 20 | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1, 160:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
6500 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
20 | |||
|
น้ําหนัก
|
0.73 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
