สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSN-25-XX-U-II
30% ลดความรุนแรงของแอร์มอนิก เกียร์ ลดความรุนแรงของคลื่น

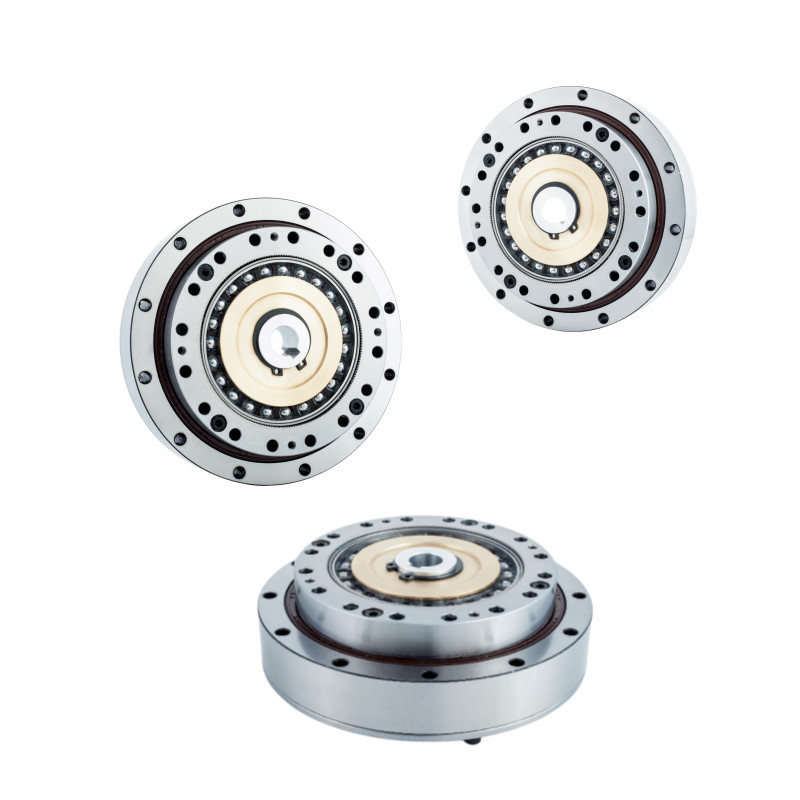

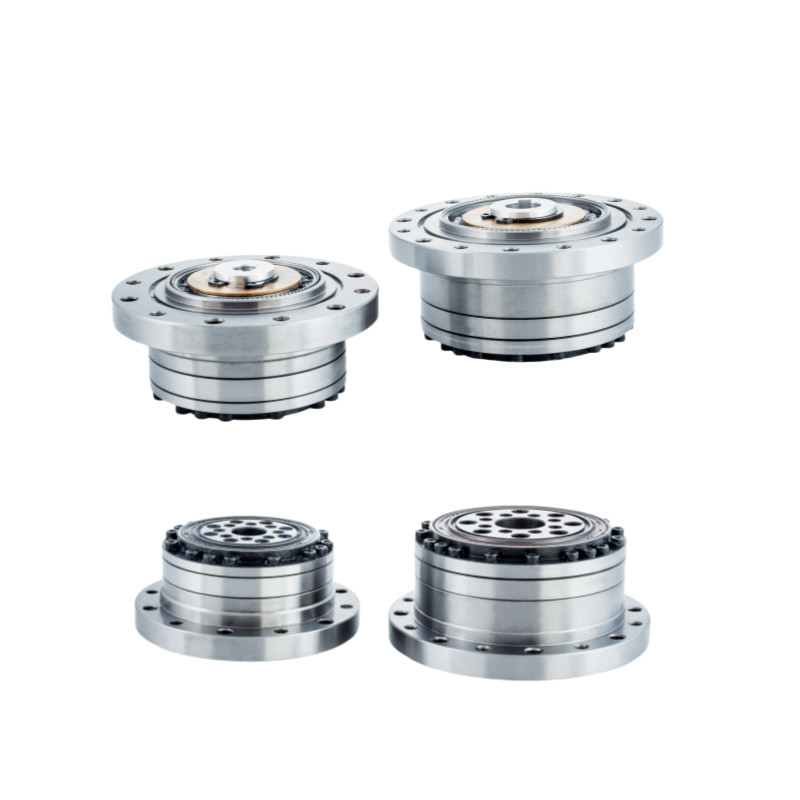

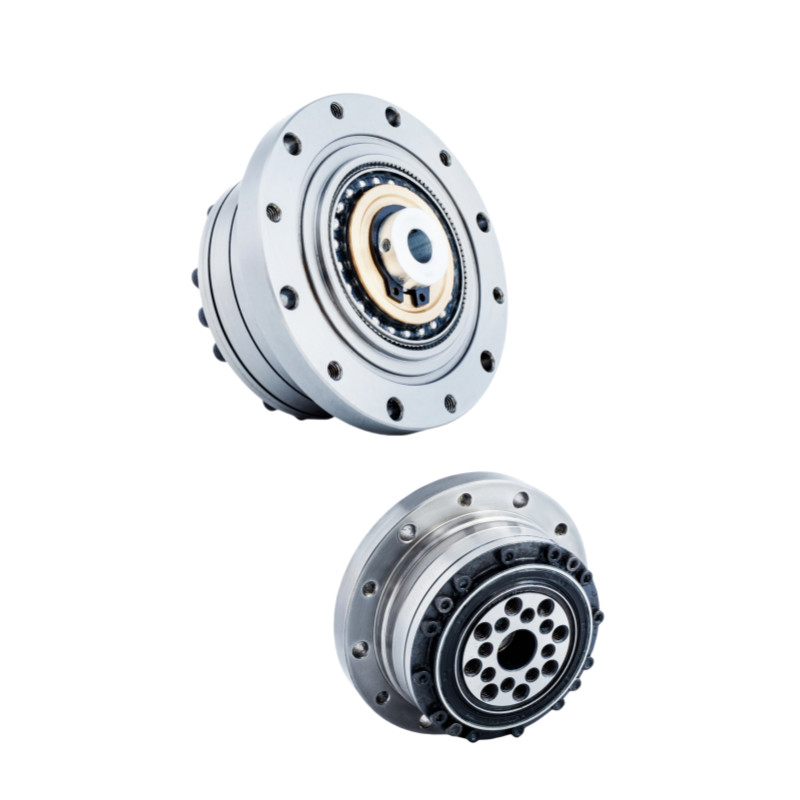

เครื่องลดฮาร์โมนิคลําดับ LSN เหมาะสําหรับการใช้งานที่น้ําหนักเป็นปัจจัยสําคัญ แต่ต้องการทอร์คสูงและการตอบสนองแบบไม่มีค่าLSN - 25 - XX - U - II เป็นชุดเกียร์ส่วนประกอบที่ติดตั้งแรงหมุนแรงสูงรวมกันกับหลอดสับและขอบผลิตม้วนข้ามความแม่นยํา. เป็นวิธีการแก้ไขหัวเกียร์ที่คอมพัคต์มาก ทนทานและใช้ง่าย มีให้เลือกในขนาด 5 ขนาด โดยมีสัดส่วน 50: 1 ถึง 120:1.
วิธี การ
Flexspline ขนาดกว้างเล็กน้อย และมีฟันน้อยกว่า Circular Spline สองฟันรูปทรงทรงกลมของเครื่องกําเนิดคลื่นทําให้ฟันของ Flexspline ให้เข้าร่วมกับ Circular Spline ในสองภูมิภาคตรงข้ามแกนหลักของกลมสําหรับการหมุน 180 องศาในทิศทางนาฬิกาของเครื่องกําเนิดคลื่น ฟเล็กซ์สปไลน์ฟันถูกนําไปในทิศทางตรงข้ามนาฬิกา โดยฟันหนึ่งเทียบกับสปไลน์วงกลมแต่ละหมุนแบบครบถ้วนในทิศทางนาฬิกาของวอล์ฟเจเนอเรเตอร์ ส่งผลให้ Flexspline เคลื่อนย้ายตรงข้ามทิศทางนาฬิกาโดยฟันสองจากตําแหน่งเดิมของมันเทียบกับวงกลม Spline.
|
ลักษณะสําคัญ
|
ข้อดี
โครงสร้างน้ําหนักเบาถูกบรรลุผ่านการออกแบบที่ดีที่สุดและการใช้วัสดุชั้นนํา ส่งผลให้การลดน้ําหนักสินค้า 30%
โครงสร้างกระปุกแบบกระปุกแบบมาตรฐานสําหรับล้อยืดหยุ่น, รวมไปถึงการเข้มแข็งสูง ล้อครอบเต็มเลียร์
การใช้กระบวนการรักษาความร้อน CMP ที่พัฒนาเอง การออกแบบโปรไฟล์ฟัน LS รับประกันการบดแม่นยําด้วยความแม่นยํา 1um track
การออกแบบโครงสร้างที่กระชับกระชับและค่อนข้างเรียบง่าย โดยไม่มีการตอบโต้กลับกัน การเชื่อมต่อมอเตอร์โดยตรง และการติดตั้งที่สะดวกสบาย
ทางเข้าและทางออกแบบโคเอชชียล
ความแม่นยําทางการตั้งตัว และการซ้ําได้อย่างดีเยี่ยม
ใบระบุรายละเอียด
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| ไขมัน | ไขมัน | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 25 | 50 | 39 | 4 | 98 | 10 | 55 | 5.6 | 186 | 19 | 5600 | 3500 | ≤20 | 1.14 | 10000 |
| 80 | 63 | 6.4 | 137 | 14 | 87 | 8.9 | 255 | 26 | 15000 | |||||
| 100 | 67 | 6.8 | 157 | 16 | 108 | 11 | 284 | 29 | 15000 | |||||
| 120 | 67 | 6.8 | 167 | 17 | 108 | 11 | 304 | 31 | 15000 | |||||
การวาด
|
คุณสมบัติสําคัญของ LSN - II โมเดล 25 Harmonic Reudser | |||
| สินค้า | เครื่องขับเคลื่อนฮาร์โมนิกแบบ 25 | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
5600 r/min | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
25 | |||
|
น้ําหนัก
|
1.14 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
การใช้งาน
|
|
|
| หุ่นยนต์อุตสาหกรรม | หุ่นยนต์แบบมนุษย์ | โครงการประกอบการ |
