สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
LSN-32-XX-U-II

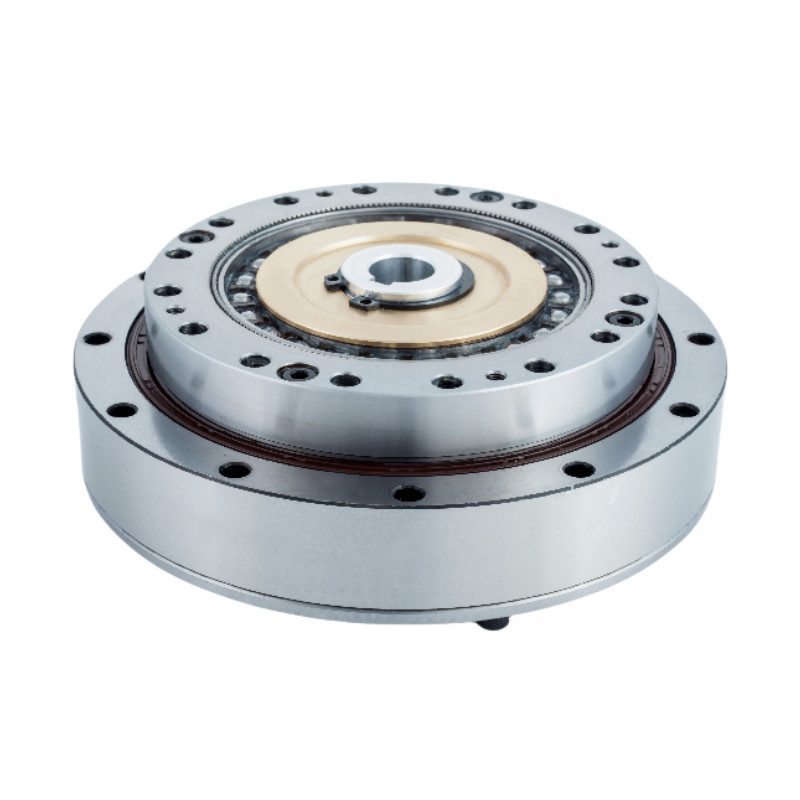

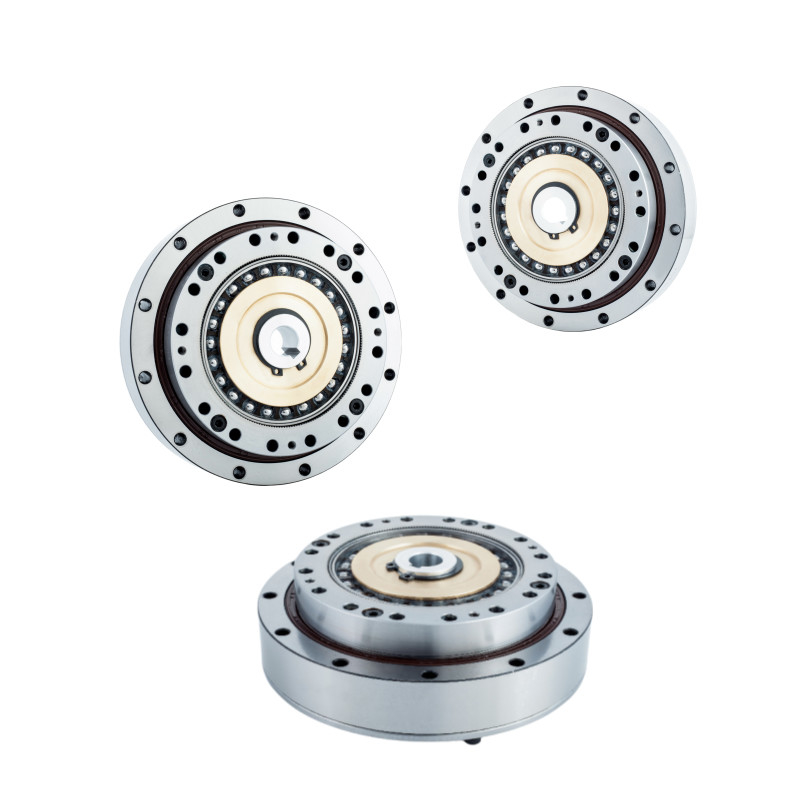

เครื่องลดฮาร์มอนิกซีรีส์ LSN เหมาะสําหรับการใช้งานที่น้ําหนักเป็นปัจจัยสําคัญ แต่ต้องการทอร์คสูงและการตอบสนองที่ไม่มี.LSN - 32 - XX - U - II เป็นชุดเกียร์ส่วนประกอบที่ติดตั้งแรงหมุนแรงสูงรวมกันกับหลอดสลับระดับแม่นยํา. เป็นวิธีการแก้ไขหัวเกียร์ที่คอมพัคต์มาก ทนทานและใช้ง่าย มีให้เลือกในขนาด 5 ขนาด โดยมีสัดส่วน 50: 1 ถึง 120:1.
วิธี การ
Flexspline ขนาดกว้างเล็กน้อย และมีฟันน้อยกว่า Circular Spline สองฟันรูปทรงทรงกลมของเครื่องกําเนิดคลื่นทําให้ฟันของ Flexspline ให้เข้าร่วมกับ Circular Spline ในสองภูมิภาคตรงข้ามแกนหลักของกลมสําหรับการหมุน 180 องศาในทิศทางนาฬิกาของเครื่องกําเนิดคลื่น ฟเล็กซ์สปไลน์ฟันถูกนําไปในทิศทางนาฬิกาโดยฟันหนึ่งเทียบกับสปไลน์วงกลมแต่ละหมุนแบบครบถ้วนในทิศทางนาฬิกาของวอล์ฟเจเนอเรเตอร์ ส่งผลให้ Flexspline เคลื่อนย้ายตรงข้ามทิศทางนาฬิกาโดยฟันสองจากตําแหน่งเดิมของมันเทียบกับวงกลม Spline.
|
ลักษณะสําคัญ
|
ข้อดี
ความแม่นยําสูง:เนื่องจากฟันหลายฟันเข้ากันพร้อมกันในตําแหน่งสอง 180 องศาความผิดพลาดของความชันของฟันเกียร์และความผิดพลาดสะสมของความชันของฟันมีอิทธิพลเฉลี่ยต่อความแม่นยําของการหมุน, ส่งผลให้มีความแม่นยําในตําแหน่งและความแม่นยําในการหมุนที่สูงมาก
อัตราการขับเคลื่อนขนาดใหญ่:อุปกรณ์การขับเคลื่อนที่สอดคล้องในระยะเดียวมีโครงสร้างที่เรียบง่ายที่มีสัดส่วนการขับเคลื่อนจาก 30:1 ถึง 500:1ดังนั้น สามส่วนประกอบพื้นฐานบนแกนเดียวสามารถทําความสัมพันธ์การขับเคลื่อนสูง
ความจุสูง:ในระบบเกียร์คลื่นความยืดหยุ่น การติดต่อระหว่างฟันเป็นประเภทของการสัมผัสผิว เนื่องจากฟันหลายฟันติดต่อกันในเวลาเดียวกันภาระของแต่ละหน่วยเล็กซึ่งหมายความว่าความจุของภาระสูงกว่ารูปแบบการขับขี่อื่น ๆ.
รวมและเบา:ปริมาตรและน้ําหนักของมันลดลงอย่างมากเมื่อเทียบกับอุปกรณ์เกียร์ปกติ ดังนั้นขนาดเล็กและน้ําหนักเบา
ประสิทธิภาพการขับเคลื่อนสูงและอายุการใช้งานยาว
ความมั่นคงสูง ไม่มีการกระแทก และมีเสียงเสียงน้อย
ใบระบุรายละเอียด
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า | การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| ไขมัน | ไขมัน | |||||||||||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 32 | 50 | 76 | 7.8 | 216 | 22 | 108 | 11 | 382 | 39 | 4800 | 3500 | ≤20 | 2.47 | 10000 |
| 80 | 118 | 12 | 304 | 31 | 167 | 17 | 568 | 58 | 15000 | |||||
| 100 | 137 | 14 | 333 | 34 | 216 | 22 | 647 | 66 | 15000 | |||||
| 120 | 137 | 14 | 353 | 36 | 216 | 22 | 686 | 70 | 15000 | |||||
การวาด
|
คุณสมบัติสําคัญของ LSN - II โมเดล 32 Harmonic Reudser | |||
| สินค้า | เครื่องขับเคลื่อนฮาร์โมนิก รุ่น 32 | |||
|
ส่วนประกอบ
|
เครื่องกําเนิดคลื่น สเปลสไลน์ Flexspline สเปลสไลน์วงกลม | |||
|
อัตราการลด
|
50:1, 80:1, 100:1, 120:1 | |||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | |||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | |||
|
ความเร็วเข้าสูงสุด
|
4800 รอบ/นาที | |||
|
การ ออกแบบ ชีวิต
|
15000 ชั่วโมง | |||
|
รุ่น
|
32 | |||
|
น้ําหนัก
|
2.47 กิโลกรัม | |||
| การรับประกัน | 1 ปี | |||
