Place of Origin:
Jiangsu, China
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
Model Number:
Model 8, Model 11
คําอธิบายสินค้า

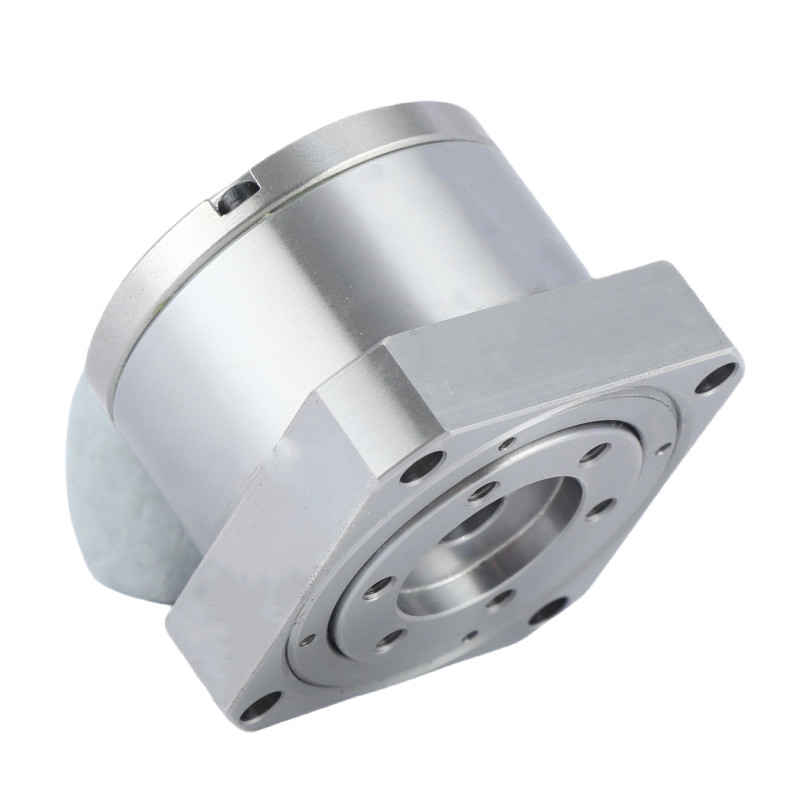

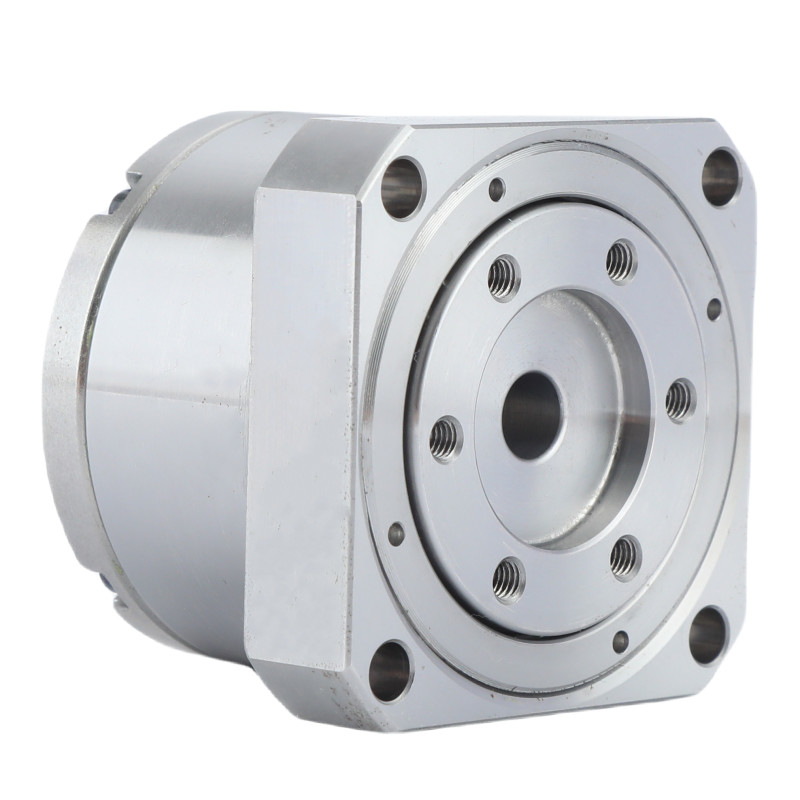

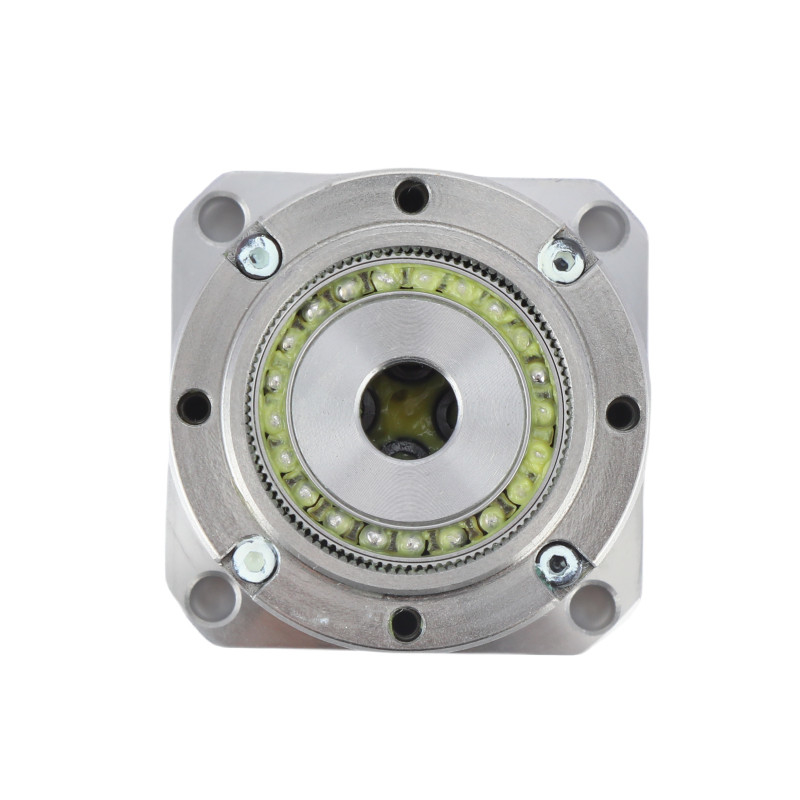

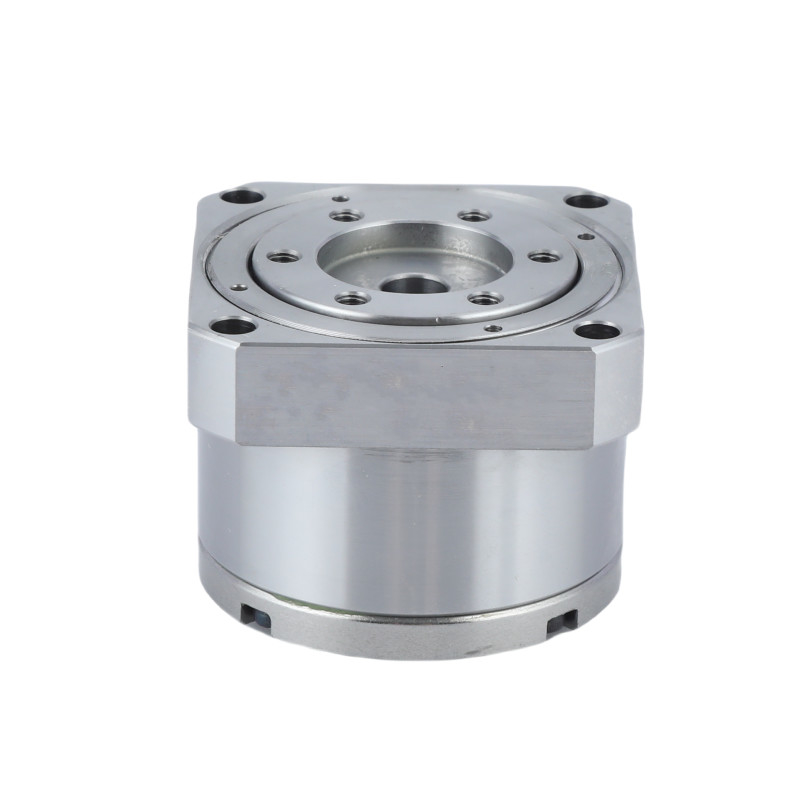

เครื่องขับเคลื่อนฮาร์โมนิกแบบ 8 และแบบ 11 ของซีรีส์ LS และ LH มีชื่อว่า เครื่องลดคลื่นความอ้วนขนาดเล็ก
เครื่องลดคลื่นความอืดขนาดเล็ก LS และ LH ให้ความแม่นยําในการตั้งตําแหน่งสูงในแพคเกจที่คอมแพคต์มาก
เครื่องยนต์กระแสความเครียดขนาดเล็กนี้ การขับเคลื่อนฮาร์โมนิก เหมาะสําหรับการใช้งานในครึ่งประสาทและหุ่นยนต์ โดยเฉพาะจุดปลายของแกนแขนสําหรับหุ่นยนต์อุตสาหกรรมและหุ่นยนต์ร่วมมือขนาดเล็กเครื่องจักรอุตสาหกรรมที่น้ําหนักเป็นปัจจัยสําคัญ.
วิธี การ
Flexspline ขนาดกว้างเล็กน้อย และมีฟันน้อยกว่า Circular Spline สองฟันรูปทรงทรงกลมของเครื่องกําเนิดคลื่นทําให้ฟันของ Flexspline ให้เข้าร่วมกับ Circular Spline ในสองภูมิภาคตรงข้ามแกนหลักของกลมสําหรับการหมุน 180 องศาในทิศทางนาฬิกาของเครื่องกําเนิดคลื่น ฟเล็กซ์สปไลน์ฟันถูกนําไปในทิศทางตรงข้ามนาฬิกา โดยฟันหนึ่งเทียบกับสปไลน์วงกลมแต่ละหมุนแบบครบถ้วนในทิศทางนาฬิกาของวอล์ฟเจเนอเรเตอร์ ส่งผลให้ Flexspline เคลื่อนย้ายตรงข้ามทิศทางนาฬิกาโดยฟันสองจากตําแหน่งเดิมของมันเทียบกับวงกลม Spline.
ลักษณะสําคัญ
การออกแบบที่เรียบมาก ซีรี่ย์มินิเอชชั่น (Miniature) มีการออกแบบการขับเคลื่อนฮาร์โมนิกที่เรียบมาก เพื่อให้มีความเหมาะสมกับการใช้งานที่จํากัดพื้นที่
การ สร้าง ที่ น้อย ออกแบบด้วยวัสดุเบารูปตัวเล็กซีรี่ย์ลดน้ําหนักโดยรวมให้น้อยที่สุด โดยไม่เสียผลงาน
ขนาดเล็กด้วยปัจจัยรูปแบบที่เล็กรูปตัวเล็กการขับเคลื่อนแบบฮาร์โมนิกในชุดเป็นที่เหมาะสมสําหรับการใช้งานที่ข้อจํากัดขนาดเป็นปัญหา
หมุนสลักขวางความแข็งแรงสูงการใช้คอสรอลเลอร์ความแข็งแรงสูงรูปตัวเล็กการควบคุมการเคลื่อนไหวที่เรียบร้อยและแม่นยํา
คุณสมบัติการนําเข้าสูงสุดเครื่องลดคลื่นเครียดที่บูรณาการ รวมกับมอเตอร์ขนาดเล็กที่มีประสิทธิภาพสูงรูปตัวเล็กระบบที่มีคุณสมบัติการนําเข้าสูงสุด ภายใต้สภาพการย้ายที่เหมือนกัน เพื่อให้ประกันประสิทธิภาพและความน่าเชื่อถือที่ดีที่สุด
ตารางปารามิเตอร์ระดับ
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| คุณสมบัติสําคัญของเครื่องลดคลื่นเครียดขนาดเล็ก LS และ LH Series | |||
| สินค้า | เครื่องลดคลื่นเครียดขนาดเล็ก | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหมุนและผนึก | ||
|
อัตราการลด
|
50, 80, 100 | ||
|
การตอบโต้
|
ต่ํากว่า 30 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
10000 ชั่วโมง | ||
|
รุ่น
|
8, 11 | ||
|
น้ําหนัก
|
0.06 ถึง 0.27 กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
|
|
|
| หุ่นยนต์แบบมนุษย์ | เครื่อง CNC | ระบบการผลิต |
FAQ
1การขับเคลื่อนฮาร์โมนิคสามารถย้อนกลับได้หรือไม่
ใช่ แรงขับเคลื่อนฮาร์โมนิกสามารถขับกลับได้ โดยวิธีนี้เกิดขึ้นในทุกวัฏจักรหุ่นยนต์ทั่วไปร้อยๆ ครั้งทุกวัน ทุกครั้งที่แกนเคลื่อนไหวและช้าลงอย่างรวดเร็วอินเนอร์เซียภาระบนด้านออกของเกียร์ขับเคลื่อนเกียร์กลับ (ในวิธีการควบคุม, กําหนดโดยมอเตอร์และเครื่องควบคุม)
2เครื่องขับฮาร์โมนิกทําอะไร
เครื่องขับเคลื่อนฮาโมรนิกถูกใช้ในการเพิ่มมอร์คผลิตในเกียร์ที่ใช้ในการบด, ในการผลิต, และในเครื่องจักรที่ใช้แขนหุ่นยนต์
3คุณสนับสนุนการปรับเปลี่ยนการขับเคลื่อนฮาร์โมนิกหรือไม่
ใช่ แน่นอน เราสามารถปรับเปลี่ยนการขับเคลื่อนฮาร์โมนิก
4ข้อดีใหญ่ที่สุดของผลิตภัณฑ์ของคุณคืออะไร
เราสามารถให้ผลิตภัณฑ์ชุดที่สมบูรณ์แบบ และคุณภาพของการขับเคลื่อนฮาร์มอนิกของเราคงที่ สิ่งที่สําคัญคือประหยัดสูงสุดในประเทศจีน
