สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
รุ่น 8, 11, 14, 17
คําอธิบายสินค้า
LHD - I ซีรี่ย์การขับเคลื่อนฮาร์โมนิคคือหน่วยเกียร์คลื่นเครียด ultra-flat ที่มีความจุสูง
เครื่องขับเคลื่อนฮาร์โมนิกซีรีส์ LHD - I ได้ถูกออกแบบด้วยการวางแผนที่คอมแพคตและเรียบง่ายเพื่อการบูรณาการง่าย ๆ ช่วยให้มีผิวเท้าเล็กและน้ําหนักลดลงสําหรับการใช้งานที่จํากัดพื้นที่
เครื่องลดอัตราการเร่งฮาร์มอนิก ultra-flat เหล่านี้เหมาะสําหรับการใช้งานในฐานะสานปลายหุ่นยนต์และเครื่องลดลูกค้าปลาย
หน่วยเกียร์แบบใหม่นี้ ที่มีแรงหมุนแรงสูง และไม่มีการกระตุ้นกลับกลับ มีการปรับแต่งที่เรียบเรียบ และมีล่างสลับขนาดใหญ่ที่มีความแข็งแรงของแรงแรงสูง
ลักษณะสําคัญ
ตารางปารามิเตอร์ชื่อของ LHD Series Harmonic Drive
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (Grease) | ความเร็วหมุนที่อนุญาตโดยเฉลี่ยในการเข้า ((กรีส) | การตอบโต้ | น้ําหนัก | อายุการออกแบบ |
| Nm | Nm | Nm | Nm | r/min | r/min | อาร์คเซค | กิโลกรัม | ชั่วโมง | ||
| 14 | 50 | 3.7 | 12 | 4.8 | 23 | 8500 | 3500 | ≤20 | 0.34 | 9000 |
| 80 | 5.4 | 16 | 7.7 | 35 | 10000 | |||||
| 100 | 5.4 | 19 | 7.7 | 35 | 10000 | |||||
| 17 | 50 | 11 | 23 | 18 | 48 | 7300 | 3500 | ≤20 | 0.42 | 9000 |
| 80 | 15 | 29 | 19 | 61 | 10000 | |||||
| 100 | 16 | 37 | 27 | 71 | 10000 | |||||
| 20 | 50 | 17 | 39 | 24 | 69 | 6500 | 3500 | ≤20 | 0.54 | 9000 |
| 80 | 24 | 51 | 33 | 89 | 10000 | |||||
| 100 | 28 | 57 | 34 | 95 | 10000 | |||||
| 25 | 50 | 27 | 69 | 38 | 127 | 5600 | 3500 | ≤20 | 0.95 | 9000 |
| 80 | 44 | 96 | 60 | 179 | 10000 | |||||
| 100 | 47 | 110 | 75 | 184 | 10000 | |||||
| 32 | 50 | 53 | 151 | 75 | 268 | 4000 | 3000 | ≤20 | 1.9 | 9000 |
| 80 | 83 | 213 | 117 | 398 | 10000 | |||||
| 100 | 96 | 233 | 151 | 420 | 10000 |

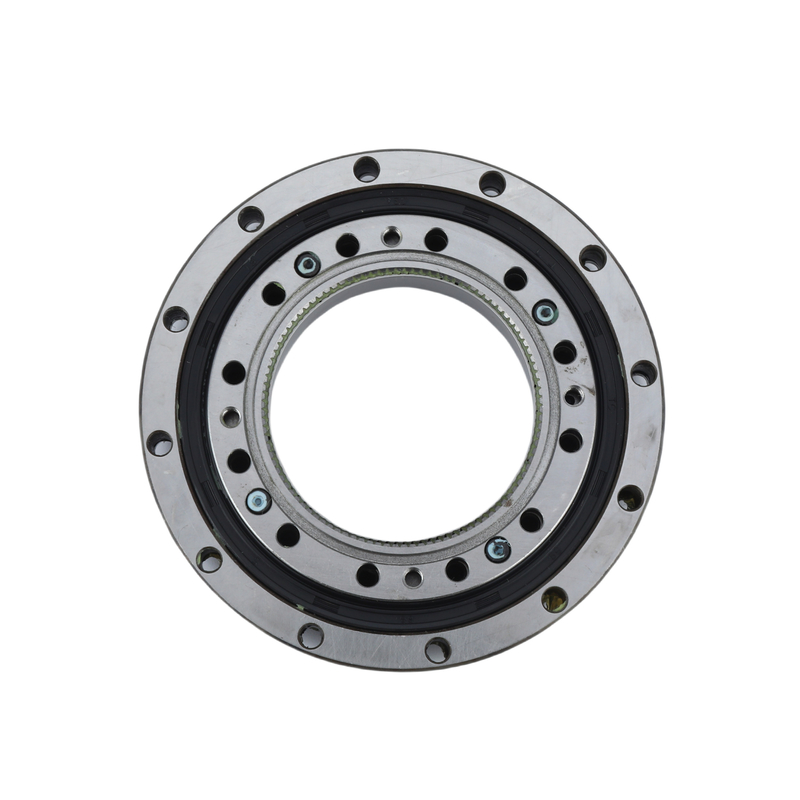

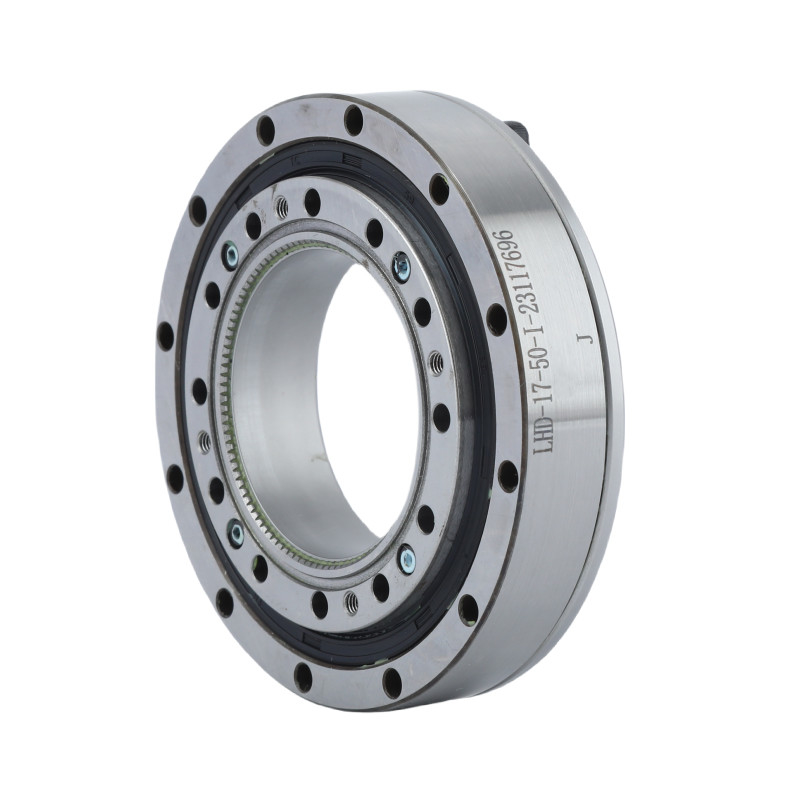

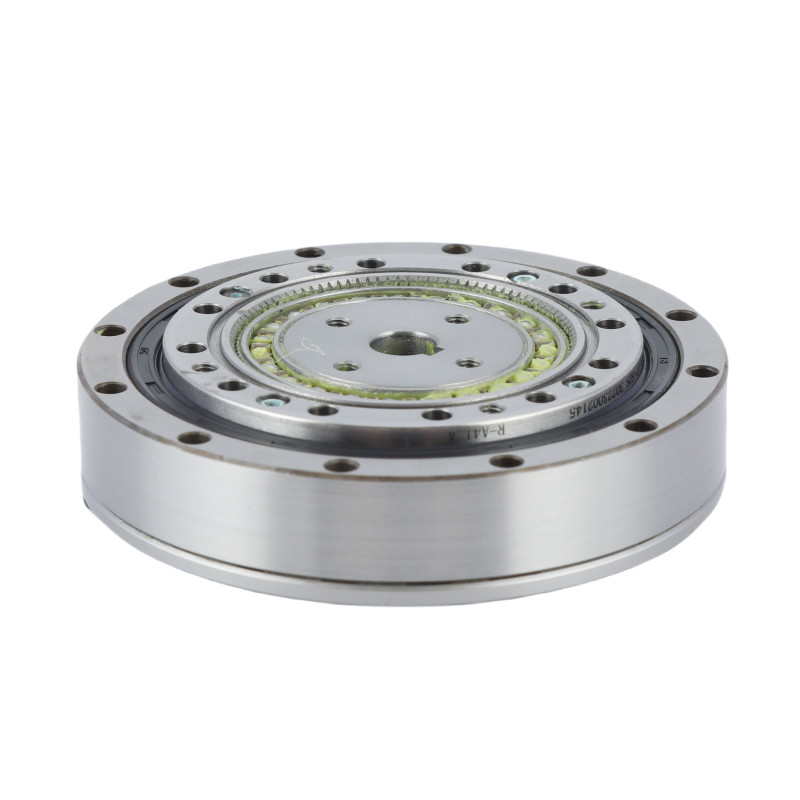

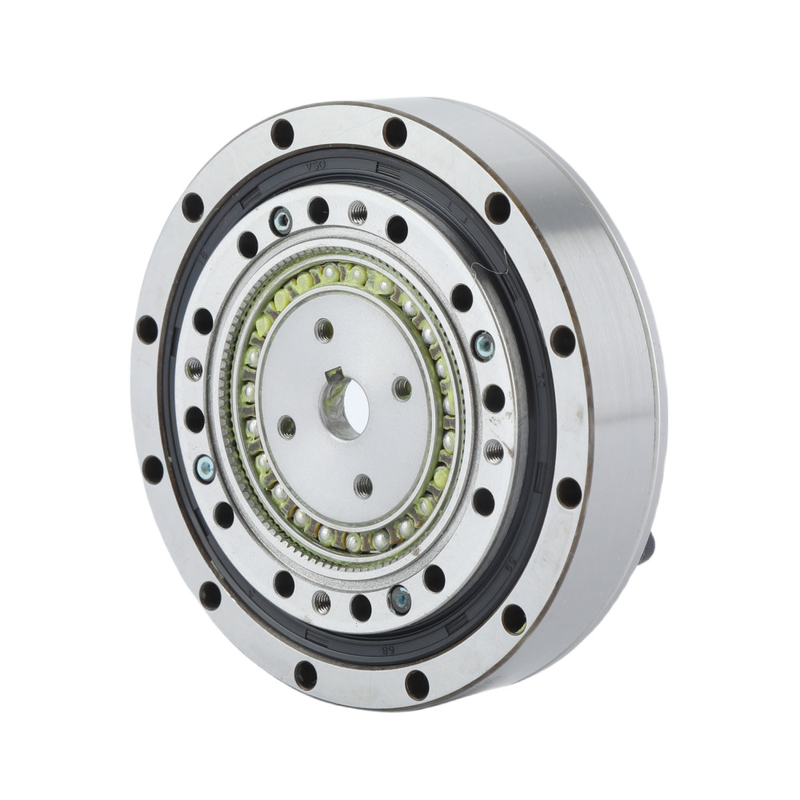

ภาพละเอียดของ LHD Series Harmonic Drive
| คุณสมบัติสําคัญของ Ultra - Flat Strain Wave Reducer | |||
| สินค้า | อัลตร้า - แฟลตฮาร์โมนิกไดรฟ์ | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหมุนและผนึก | ||
|
อัตราการลด
|
50, 80, 100 | ||
|
การตอบโต้
|
ต่ํากว่า 20 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
10000 ชั่วโมง | ||
|
รุ่น
|
14, 17, 20, 25, 32 | ||
|
น้ําหนัก
|
0.34 ถึง 1.9 kg | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
| |
|
|
| หุ่นยนต์อุตสาหกรรม | เครื่อง CNC | ระบบการผลิต |
การดาวน์โหลดภาพวาด PDF
LHD-14-XX-U-I.pdf LHD-17-XX-U-I.pdf LHD-20-XX-U-I.pdf
LHD-25-XX-U-I.pdf LHD-32-XX-U-I.pdf
FAQ
1การขับเคลื่อนฮาร์โมนิคสามารถย้อนกลับได้หรือไม่
ใช่ แรงขับเคลื่อนฮาร์โมนิกสามารถขับกลับได้ โดยวิธีนี้เกิดขึ้นในทุกวัฏจักรหุ่นยนต์ทั่วไปร้อยๆ ครั้งทุกวัน ทุกครั้งที่แกนเคลื่อนไหวและช้าลงอย่างรวดเร็วอินเนอร์เซียภาระบนด้านออกของเกียร์ขับเคลื่อนเกียร์กลับ (ในวิธีการควบคุม, กําหนดโดยมอเตอร์และเครื่องควบคุม)
2.เครื่องขับเคลื่อนฮาร์โมนิกทําอะไร?
เครื่องขับเคลื่อนฮาโมรนิกถูกใช้ในการเพิ่มมอร์คผลิตในเกียร์ที่ใช้ในการบด, ในการผลิต, และในเครื่องจักรที่ใช้แขนหุ่นยนต์
ใช่ แน่นอน เราสามารถปรับเปลี่ยนการขับเคลื่อนฮาร์โมนิก
4.ข้อดีใหญ่ที่สุดของผลิตภัณฑ์ของคุณคืออะไร
เราสามารถให้ผลิตภัณฑ์ชุดที่สมบูรณ์แบบ และคุณภาพของการขับเคลื่อนฮาร์มอนิกของเราคงที่ ที่สําคัญคือประหยัดสูงสุดในประเทศจีน
5.ส่วนประกอบหลักของเครื่องขับเคลื่อนฮาร์โมนิก คืออะไร?
