สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
รุ่น 8 รุ่น 11

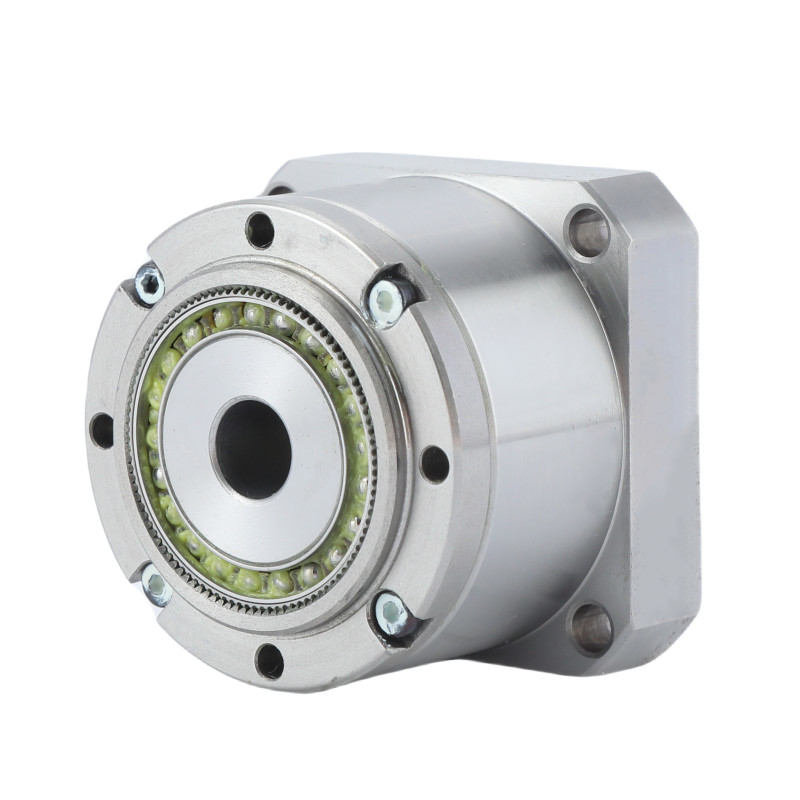

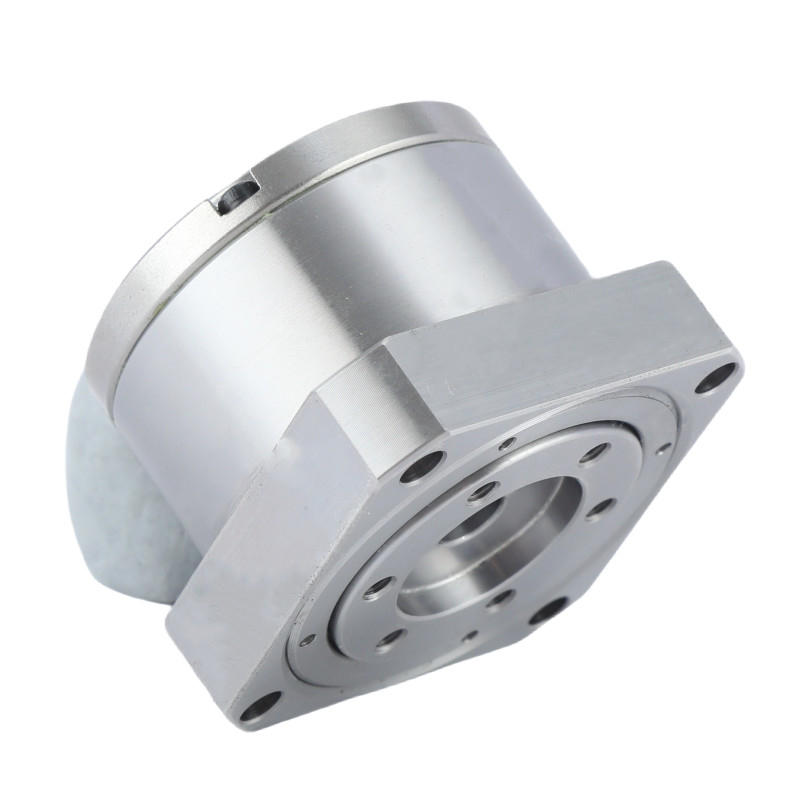

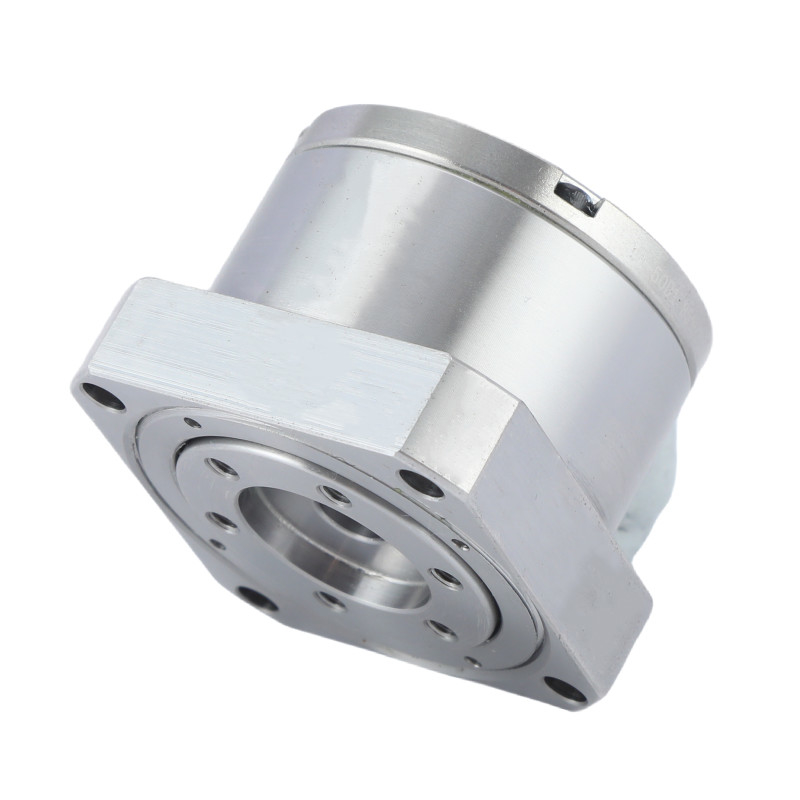

กล่องเกียร์การขับเคลื่อนฮาร์โมนิกขนาดเล็ก
คําอธิบายสินค้า
เครื่องยืดคลื่นยืด (ยังรู้จักกันว่า เครื่องยืดฮาร์โมนิก) เป็นระบบยืดกลไกที่ใช้สปไลน์ยืดหยุ่นที่มีฟันภายนอกที่ถูกปรับปรุงโดยปุ่มทรงเอลิปติกที่หมุนเพื่อเข้ากับฟันเกียร์ภายในของสปไลน์ภายนอก.
เครื่องยืดคลื่นมีข้อดีบางอย่างเหนือจากระบบยืดคลื่นแบบดั้งเดิม เช่น เครื่องยืดลมหรือเครื่องยืดดาว
ปริมาตรปริมาตรระดับตารางของการขับเคลื่อนฮาร์โมนิกขนาดเล็ก
| รุ่น | อัตราการลด | ทัณฑ์หมุนชื่อที่ 2000r/min | ทอมปิกที่อนุญาตในการเริ่มต้นและหยุด | ค่าอนุญาตสูงสุดสําหรับแรงฟอกภาระเฉลี่ย | ทัณฑ์ที่อนุญาตสูงสุด | ความเร็วหมุนที่อนุญาตสูงสุด (กรีส) |
ความเร็วหมุนที่อนุญาตเฉลี่ยในการเข้า (กรีส) |
การตอบโต้ | น้ําหนัก | อายุการออกแบบ | ||||
| Nm | kgfm | Nm | kgfm | Nm | kgfm | Nm | kgfm | r/min | r/min | อาร์คเซค | กก | ชั่วโมง | ||
| 8 | 50 | 1.8 | 0.18 | 3.3 | 0.34 | 2.3 | 0.23 | 6.6 | 0.67 | 8500 | 3500 | ≤ 40 | 0.06 | 10000 |
| 100 | 2.4 | 0.24 | 4.8 | 0.49 | 3.3 | 0.34 | 9 | 0.92 | 10000 | |||||
| 11 | 50 | 3.5 | 0.36 | 8.3 | 0.85 | 5.5 | 0.56 | 17 | 1.73 | 8500 | 3500 | ≤ 30 | 0.27 | 10000 |
| 80 | 4.5 | 0.46 | 9.9 | 1.01 | 8 | 0.82 | 22.5 | 2.3 | 10000 | |||||
| 100 | 5 | 0.51 | 11 | 1.12 | 8.9 | 0.91 | 25 | 2.55 | 10000 | |||||
| คุณสมบัติสําคัญของ LS และ LH ซีรีส์ลดคลื่นความเครียดขนาดเล็ก | |||
| สินค้า | เครื่องลดคลื่นเครียดขนาดเล็ก | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม โพลียูเรเทน หัวหมุนและผนึก | ||
|
อัตราการลด
|
50, 80, 100 | ||
|
การตอบโต้
|
ต่ํากว่า 30 Arc Sec | ||
|
อัตราการเข้าเฉลี่ย
|
3500 รอบ/นาที | ||
|
ความเร็วเข้าสูงสุด
|
8500 รอบ/นาที | ||
|
การ ออกแบบ ชีวิต
|
10000 ชั่วโมง | ||
|
รุ่น
|
8, 11 | ||
|
น้ําหนัก
|
0.06 ถึง 0.27 กิโลกรัม | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
| |
|
|
|
| อุปกรณ์การแพทย์ | หุ่นยนต์แบบมนุษย์ | การบิน | เครื่อง CNC |
โรงงานของเรา
FAQ
1กล่องขับเคลื่อนฮาร์มอนิกคืออะไร?
กล่องขับเคลื่อนฮาร์มอนิก คือระบบเกียร์ประเภทหนึ่งที่ผลิตอัตราการลดสูงในขนาดเล็กมันใช้กลไกขององค์ประกอบยืดหยุ่น deforming เพื่อส่งการเคลื่อนไหวและบรรลุความแม่นยําสูงและทอร์ค.
2กล่องเกียร์การขับเคลื่อนฮาร์มอนิกทํางานอย่างไร
กล่องเกียร์ฮาร์มอนิกส์ทํางานโดยใช้ spline วงกลม, flexspline, และเครื่องกําเนิดคลื่น. เครื่องกําเนิดคลื่น deforms flexspline เป็นรูปร่างทรงกลมซึ่งต่อมาจะติดต่อกับฟันของ spline วงกลมที่สองจุด, ให้อัตราการลดสูงผ่านความแตกต่างในการนับฟันระหว่างองค์ประกอบที่ใช้
3การขับเคลื่อนฮาร์โมนิคสามารถย้อนกลับได้หรือไม่
ใช่ แรงขับเคลื่อนฮาร์โมนิกสามารถขับกลับได้ โดยวิธีนี้เกิดขึ้นในทุกวัฏจักรหุ่นยนต์ทั่วไปร้อยๆ ครั้งทุกวัน ทุกครั้งที่แกนเคลื่อนไหวและช้าลงอย่างรวดเร็วอินเนอร์เซียภาระบนด้านออกของเกียร์ขับเคลื่อนเกียร์กลับ (ในวิธีการควบคุม, กําหนดโดยมอเตอร์และเครื่องควบคุม)
4เครื่องขับฮาร์โมนิกทําอะไร
เครื่องขับเคลื่อนฮาโมรนิกถูกใช้ในการเพิ่มมอร์คผลิตในเกียร์ที่ใช้ในการบด, ในการผลิต, และในเครื่องจักรที่ใช้แขนหุ่นยนต์
ใช่ แน่นอน เราสามารถปรับเปลี่ยนการขับเคลื่อนฮาร์โมนิก
6ข้อดีใหญ่ที่สุดของผลิตภัณฑ์ของคุณคืออะไร?
เราสามารถให้ผลิตภัณฑ์ชุดที่สมบูรณ์แบบ และคุณภาพของการขับเคลื่อนฮาร์มอนิกของเราคงที่ สิ่งที่สําคัญคือประหยัดสูงสุดในประเทศจีน
