หมายเลขรุ่น:
SHF SHG ซีรี่ย์
 |

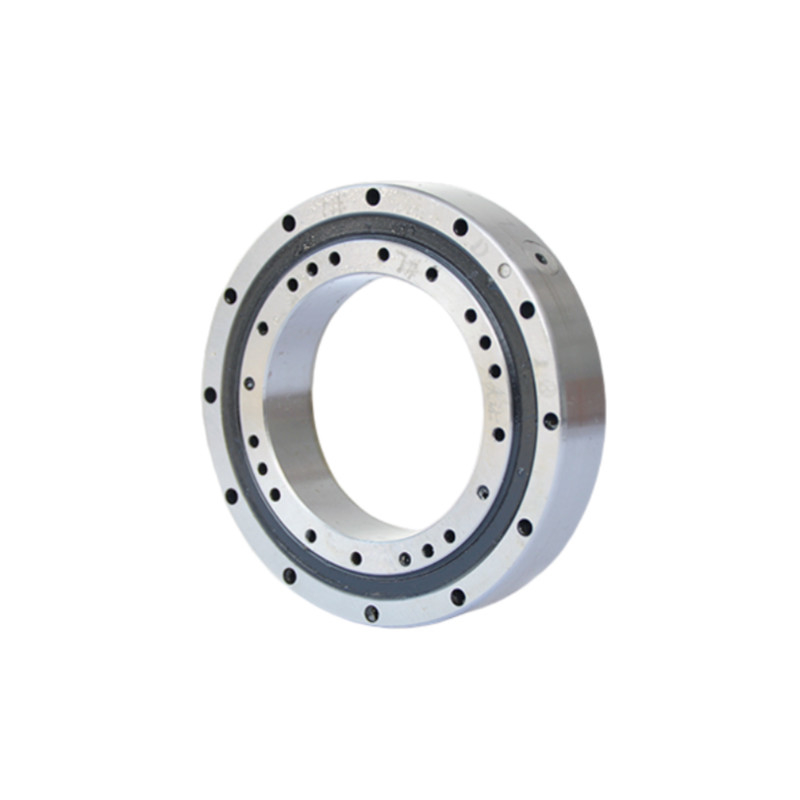

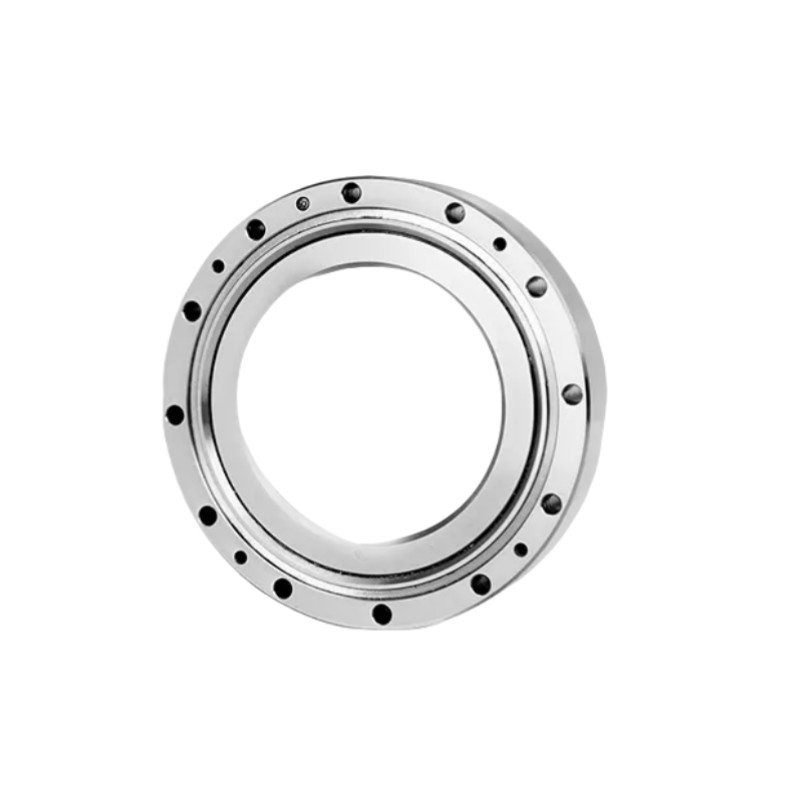

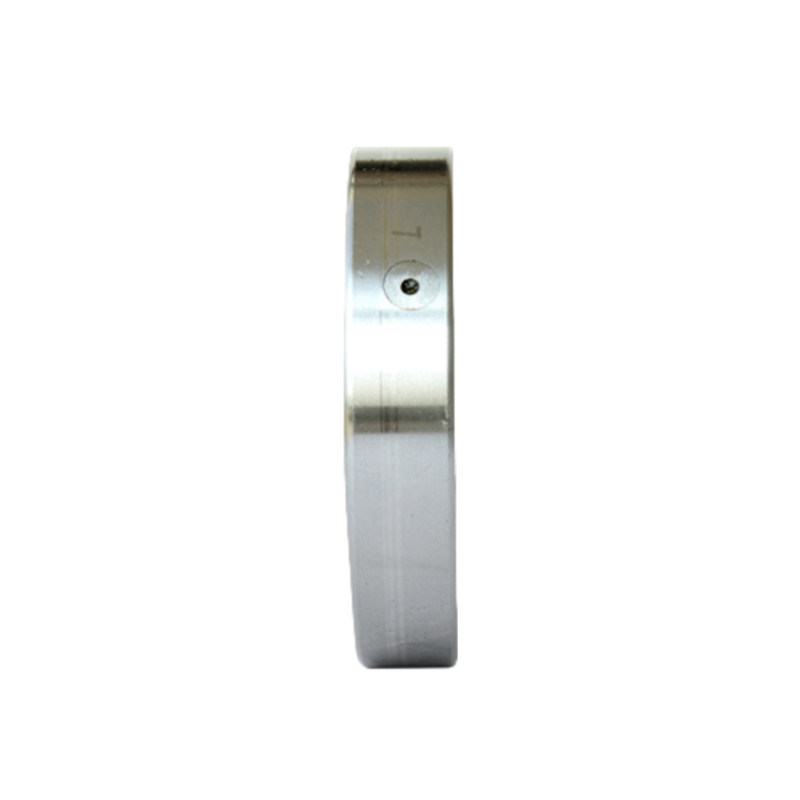

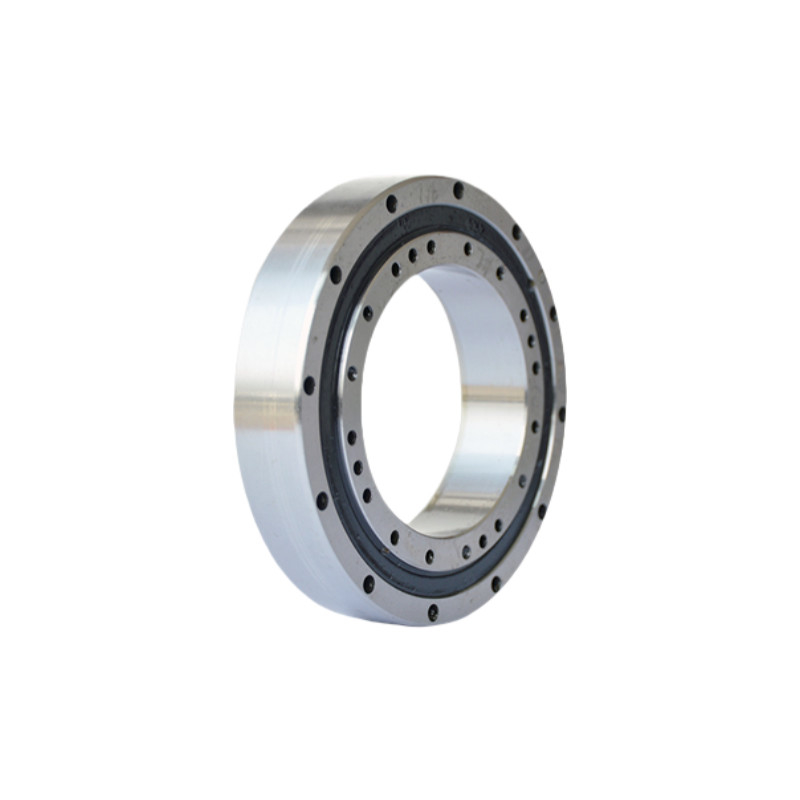

แหวนภายนอกและแหวนภายในของ SHF (SHG) หมุนลดความสอดคล้องมีโครงสร้างที่บูรณาการ ซึ่งทําให้ความแม่นยําในการหมุนและทอร์คคงที่นี้ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับ SHF (SHG).
หมุนลดฮาร์มอนิกเป็นองค์ประกอบที่สําคัญของระบบขับเคลื่อนฮาร์มอนิก ซึ่งเป็นกลไกเกียร์ที่เชี่ยวชาญที่โด่งดังด้วยความแม่นยําสูง อัตราการลดสูง และการออกแบบที่คอมแพคต์ระบบเหล่านี้ถูกใช้ทั่วไปในหุ่นยนต์, การบินอวกาศ, อุปกรณ์การแพทย์, และอุตสาหกรรมเทคโนโลยีสูงอื่น ๆ ที่การควบคุมการเคลื่อนไหวและตําแหน่งที่แม่นยําเป็นสิ่งจําเป็นหมุนภายในเครื่องลดฮาร์มอนิคมีความสําคัญในการรักษาผลงานของระบบ, เนื่องจากมันสนับสนุนทั้งโครงสร้างยางคลื่นความยืดหยุ่นที่เป็นเอกลักษณ์ และการเคลื่อนไหวที่แม่นยํามาก, ไม่มีการตอบสนองกลับที่เครื่องขับเคลื่อนฮาร์โมนิกให้. |
คําแนะนํา
หมุนในเครื่องขับเคลื่อนฮาร์โมนิกต้องตอบสนองความต้องการเฉพาะเพื่ออํานวยความสะดวกในการเคลื่อนไหวและโครงสร้างของเครื่องขับเคลื่อนที่พวกเขาประสบการณ์การผสมผสานของ radial, คันแกนและคันเพราะการปรับปรุงของ flexspline และระบบทั้งหมดของแรงหมุนแรงสูง
ประเภทและการตั้งค่าหลัก:
1.หัวหักม้วนข้าม:มักพบในการขับเคลื่อนฮาร์โมนิก, หมุนเหล่านี้มีม้วนที่สลับกันข้ามในมุมขวาต่อกัน. การออกแบบนี้ให้ความแข็งแรงสูงและสามารถรองรับแกน, radial,และแรงกระตุ้นในพื้นที่ที่คอมแพคต์ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการความแม่นยําและความมั่นคง เช่น สายต่อหุ่นยนต์
2.หมุนตัดบาง:เครื่องลดฮาร์โมนิกมักจะใช้หมอนตัดบาง ที่ให้ความแม่นยําสูงและสนับสนุนภาระในขณะที่รักษาขนาดรวมของจูง compact.ซึ่งเป็นประโยชน์ในแอพลิเคชัน เช่น เครื่องบินอวกาศและอุปกรณ์การแพทย์ที่มีข้อจํากัดพื้นที่และน้ําหนักที่เข้มงวด
3.หมุนลูกบอลความแม่นยําสูง:ขณะที่ไม่ค่อยจะพบได้ บางเครื่องลดฮาร์มอนิกส์อาจใช้เบอร์ลูกบอลความแม่นยําสูง โดยเฉพาะในการใช้งานขนาดเล็กหรือเบากว่าหมุนนี้ยังสามารถให้ความแม่นยําหมุนที่ดีเยี่ยมกับการขัดขัดต่ํา.
ลักษณะของหมุน โต๊ะเบอร์
1.ความสามารถในการรับภาระสูง:หมุนลดฮาร์มอนิกส์จัดการหลายประเภทภาระพร้อมกัน ทําให้มีการส่งมอบทอร์คสูงในระบบคอมแพคต์
2.การตอบโต้อย่างน้อย:เนื่องจากกลไกการขับเคลื่อนฮาร์มอนิกที่โดดเด่นและหมุนยางความแม่นยําสูง การตอบโต้ได้ถูกกําจัดโดยแท้จริง ซึ่งเป็นสิ่งสําคัญสําหรับการใช้งานที่ต้องการการตั้งตําแหน่งที่แม่นยํา
3.หนาและเบา:หมุนลดฮาร์มอนิคถูกออกแบบมาเพื่อรองรับอัตราการลดสูงในแพคเกจที่คอมแพคต์และเบา ๆ ซึ่งช่วยในการลดการใช้งานของเครื่องจักรโดยยังให้แรงหมุนสูง
4.ความแข็งแรงและความแม่นยําสูงหมุนที่ใช้ในเครื่องขับเคลื่อนฮาร์มอนิกมีความแข็งแรงสูง ทําให้สามารถหมุนได้อย่างแม่นยําและเรียบร้อย แม้กระทั่งภายใต้ภาระหนัก
5.การลดความหดหัดและการผลิตความร้อนหมุนที่ออกแบบถูกต้องช่วยลดการขัดแย้งให้น้อยที่สุด ซึ่งเป็นสิ่งสําคัญในการใช้งานความเร็วสูง เพื่อลดการเสื่อมและป้องกันการสะสมความร้อนเกินขั้น
รายละเอียด
| รุ่น | ขนาด | ||||||||
| d | d3 | D | H | C | B | B1 | d1 | d2 | |
| หน่วย: มม | |||||||||
| SHG(SHF) - 14 | 38 | 36 | 70 | 15.1 | 14.1 | 14.6 | 5 | 57 | 53 |
| SHG(SHF) - 17 | 47 | 44.1 | 80 | 17 | 16 | 16.4 | 6.5 | 68.1 | 64.1 |
| SHG(SHF) -20 | 54 | - | 90 | 18.5 | 17.5 | 17.5 | - | 78 | 84 |
| SHG(SHF) - 25 | 68 | 66 | 110 | 20.7 | 18.7 | 19.7 | 7.5 | 94.8 | 102 |
| SHG(SHF) - 32 | 88 | 84 | 142 | 24.4 | 23.4 | 23.4 | 8 | 123 | 132 |
| SHG(SHF) -40 | 108 | 106 | 170 | 30 | 29 | 28.5 | 9.5 | 148 | 158 |
| SHG(SHF) -50 | 135 | 129 | 214 | 36 | 34 | 34.5 | 11 | 188 | 200 |
| รุ่น | หลุมติดตั้งวงแหวนภายนอก | หลุมติดตั้งแหวนภายใน | ราคาภาระพื้นฐาน | น้ําหนัก | |||||
| กว้างกลาง | ขนาดหลุมติดตั้ง1 | ขนาดหลุมติดตั้ง2 ((บนด้านหลังของรัด) | กว้างกลาง | ขนาดหลุมการติดตั้ง ((บนด้านหน้าของผนึก) | ขนาดหลุมการติดตั้ง ((บนด้านหน้าของผนึก) | Cr | คอร์ | กิโลกรัม | |
| KN: สายด่วน | KN: สายด่วน | ||||||||
| SHG(SHF) - 14 | 64 | 8-φ35 | 2-M3 ((ความลึกของเส้น 6) | 44 | 12-M3 ((ความลึกของเส้น 6) | 6.1 | 14 | 0.11 | |
| SHG(SHF) - 17 | 74 | 12-φ3.5 | 4-M3 ((ความลึกของเส้น 6) | 54 | 20-M3 ((ความลึกของเส้น 6) | 9.4 | 16.1 | 0.36 | |
| SHG(SHF) -20 | 84 | 12-φ3.5 | 4-M3 ((ความลึกของเส้น 6) | 62 | 16-M3 ((ความลึกของเส้น 6) | 4-M3 ((ความลึกของเส้น 6) | 20.2 | 31.1 | 0.44 |
| SHG(SHF) - 25 | 102 | 12-φ4.5 | 4-M3 ((ความลึกของเส้น 6) | 77 | 16-M4 ((ความลึกของเส้น 8) | 4-M3 ((ความลึกของเส้น 6) | 28.5 | 45.2 | 0.7 |
| SHG(SHF) - 32 | 132 | 12-φ5.5 | 4-M4 ((ความลึกของเส้น 8) | 100 | 16-M5 ((ความลึกของเส้น 8) | 4-M4 ((ความลึกของเส้น 8) | 47.3 | 77.3 | 1.57 |
| SHG(SHF) -40 | 158 | 12-φ6.5 | 6-M4 ((ความลึกของเส้น 8) | 122 | 16-M6 ((ความลึกของเส้น 10) | 4-M5 ((ความลึกของเส้น 10) | 35.5 | 71.2 | 2.4 |
| SHG(SHF) -50 | 200 | 12-φ9 | 6-M5 ((ความลึกของเส้น 10) | 154 | 16-M8 ((ความลึกของเส้น112) | 8-M5 ((ความลึกของเส้น 10) | 80.4 | 151.9 | 4.5 |
ดรวยง
การใช้งาน
|
|
|
|
