สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
HPJM-RE40-52-PRO-XX
วิดีโอ
วิดีโอ
อ่าน P/N
คําอธิบายสินค้า
เครื่องยนต์สานหุ่นยนต์เป็นองค์ประกอบสําคัญที่ขับเคลื่อนการเคลื่อนไหวของแขนหุ่นยนต์หรือระบบคล้าย ๆ กันเช่น ความแม่นยํา, ทอร์ค ความเร็วและความน่าเชื่อถือ
เนื่องจากตัวขับเคลื่อนหมุนของคุณได้รวมมอเตอร์ กล่องเกียร์ และเครื่องปรับรหัสเพื่อความแม่นยําสูงแล้ว มันเหมาะสําหรับการใช้งานต่อส่วนหุ่นยนต์
การใช้งานหุ่นยนต์ที่เกี่ยวข้องกับแกนจํานวนมาก ต้องการความแม่นยําในการซ้ําซ้ําอย่างสมบูรณ์แบบ และประสิทธิภาพที่โดดเด่น ด้วยการตอบสนองแบบไดนามิกสูงสุดและอายุการใช้งานเรามีหลากหลายทางแก้ไขการขับเคลื่อนที่ตอบสนองความต้องการเหล่านี้เรายังสามารถให้การสนับสนุนการออกแบบและจําลอง รวมถึงระบบหุ่นยนต์ที่ซับซ้อนสูง
ลักษณะ
√ โปรโมชั่นขนาดและลักษณะหลากหลาย
√ คุณสมบัติ เช่น เบรก, เซ็นเซอร์ทอร์ค, อิเล็กทรอนิกส์อินเทกรีต
√สามารถปรับแต่งได้เพื่อการบูรณาการแบบยืดหยุ่น
√ความหนาแน่นของทอร์คสูง
√เครื่องรหัสสอดคล้องสอดคล้องแม่นยํา ไม่มีการตอบโต้
√อุตสาหกรรมอัตโนมัติ โรบอตทางการแพทย์

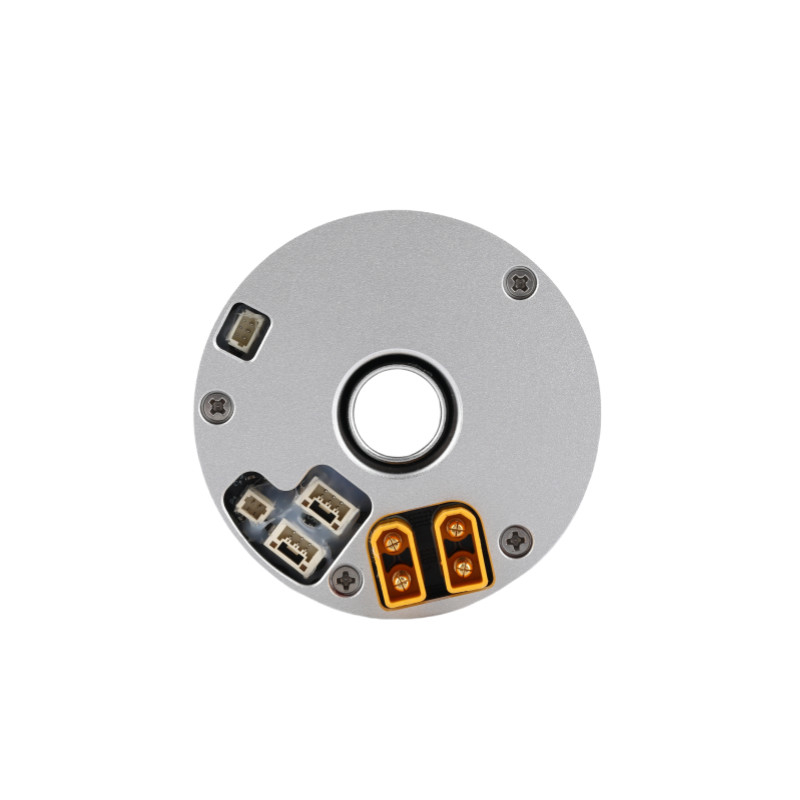

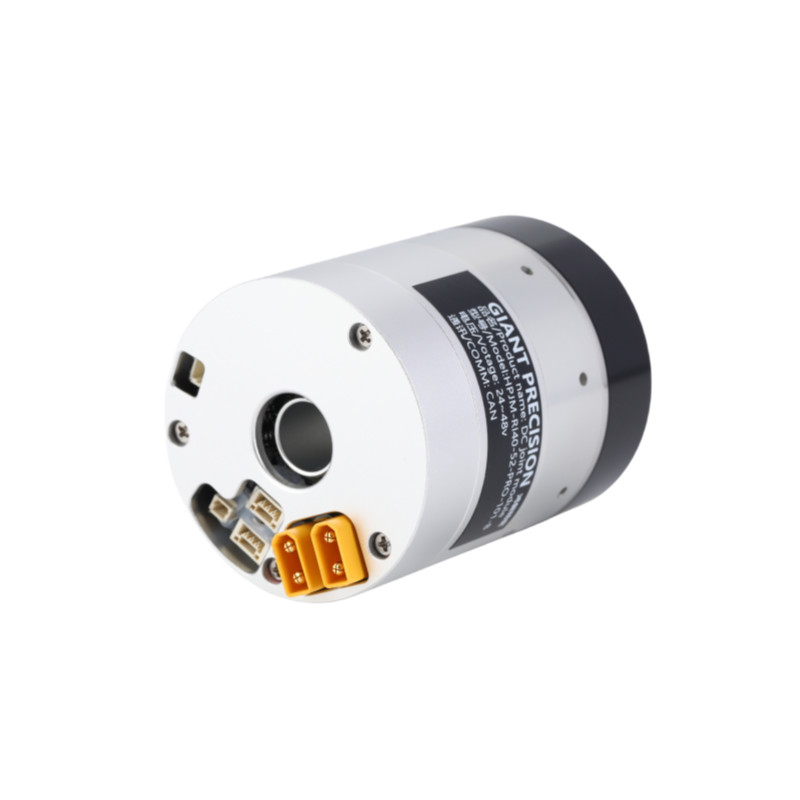

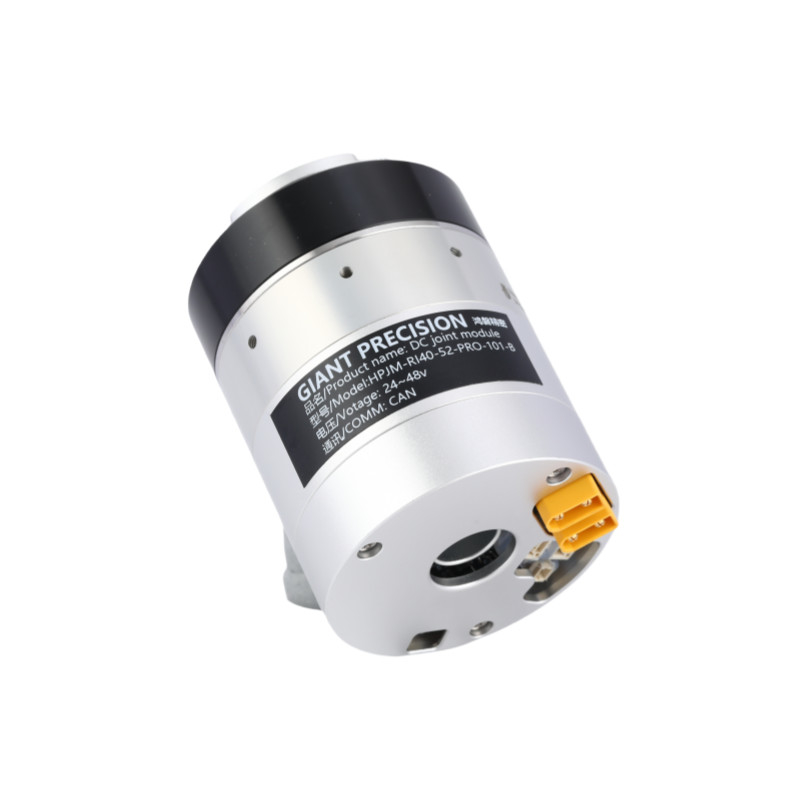

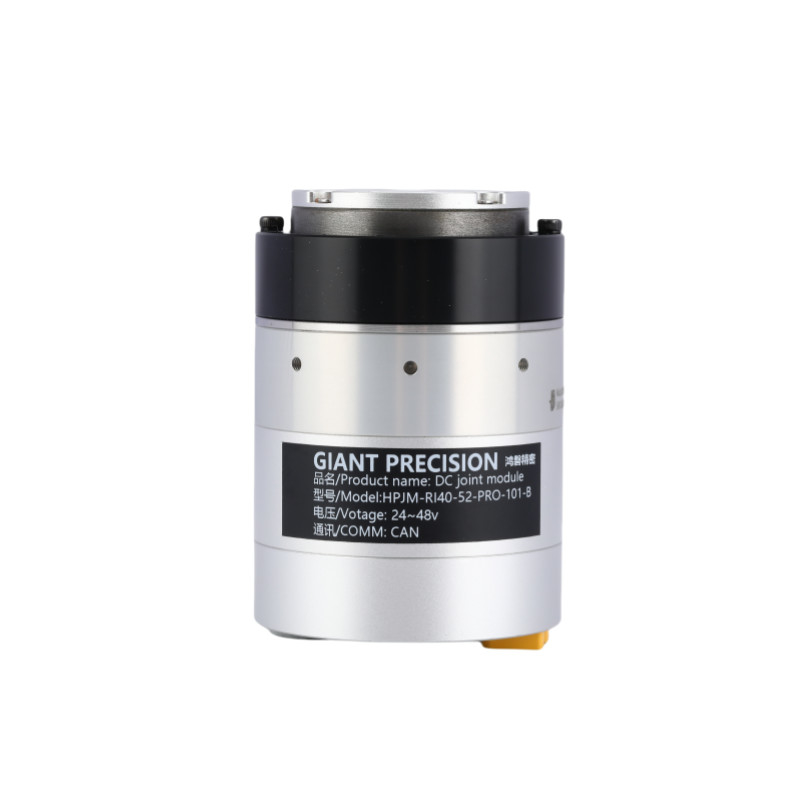

ภาพละเอียด
รายละเอียดใบ
| อัตราการลด | 51 | 101 | ||
| ทอมปอร์ตปริมาณ | N·m | 4.8 | 7.9 | |
| ทอร์คสูงสุดในการเริ่มต้นและหยุด | N·m | 8.3 | 11 | |
| ทอมปิก | N·m | 15 | 22 | |
| ความดันบัสแบบ DC 48VDC | กระแสไฟฟ้าชื่อ (มีอุปกรณ์ระบายความร้อนจากอลูมิเนียม) | A | 2 | |
| ปัจจุบันสูงสุด | A | 6 | ||
| ความเร็วปริมาณ | RPM | 70 | 33 | |
| ความเร็วสูงสุด | RPM | 98 | 46 | |
| เครื่องรหัสที่สมบูรณ์ | ประเภท Encoder | เครื่องรหัสหลากหลายรอบแบบถัง | ||
| ความละเอียด Encoder (หมุนมอเตอร์ 1) | 17 บิต | |||
| เครื่องวัดการหมุนยนต์หลายครั้ง | 216(65,536) | |||
| การตอบโต้ | อาร์ค sec | 40 | ||
| สามารถปรับแต่งได้ภายใน 10Arc sec | ||||
| มัสซ่า | ไม่มีเบรค | กก | 0.27 | |
| ความยาว | มม | 57 | ||
| ผ่านหลุม | มม | 11 | ||
| มัสซ่า | พร้อมเบรก | กก | 0.32 | |
| ความยาว | มม | 74.9 | ||
| ผ่านหลุม | มม | 11 | ||
| พลังงานต่อเนื่องสูงสุดของมอเตอร์ | W | 75 | ||
| ความดันไฟฟ้า | V | 24-48V | ||
| รถสื่อสาร | CAN | |||
| โมเตอร์ไอโซเลชั่น | ระดับความต้านทานความร้อน:F (((155°C) | |||
| ความต้านทานการปิด: มากกว่า 200M Ω ((DC500V) | ||||
| การกันความหนาวทนความกระชับ: AC1500V ((1 นาที) | ||||
| อุปกรณ์ป้องกัน (ระดับการป้องกัน) |
ปิดเต็มและเย็นด้วยตัวเอง (ปริมาตรฐาน IP50, ปริมาตรฐานพิเศษ IP65, IP67, IP68) |
|||
| อัตราการขยายสัดส่วน | ทอร์คสูงสุด | คมพับที่อนุญาตสูงสุด ภายในภาระเฉลี่ย (N.m) | ทอร์คระดับ 200RPM (Nm) | ความเร็วสูงสุด (RPM) |
ความเร็วปริมาณ (มีแรงหมุนขนาด 1/2) (RPM) |
การตอบโต้ของอุปกรณ์ (arcsec) |
| 51 | 8.3 | 5.5 | 4 | 118 | 80 | 40 |
| 101 | 11 | 8.9 | 6.5 | 59 | 40 | 30 |
| พลังงานระดับ (W) |
โลเตชั่นไฟฟ้า (V) |
ปัจจุบันต่อเนื่องสูงสุด (A) |
ปัจจุบัน (A) |
ความต้านทาน (Ω) |
ความละเอียดของ Encoder (บิต) |
รถสื่อสาร |
| 90 | 24-48 | 3 | 2 | 1.96 | 17 | CAN |
| คอนสแตนต์ของทอร์ค (Nm/A) |
อุปทาน (mH) |
จํานวนคู่ Pole-pair | ช่องว่าง (mm) |
ความยาว (mm) |
มัสซ่า (kg) |
อินเนอร์เซีย (g*cm2) |
| 0.05 | 0.788 | 7 | 12 | 600.3±0.5 | 0.3 | 82 |
การใช้งาน
|
|
|
| หุ่นยนต์และ Drones | แขนหุ่นยนต์ร่วมมือ | สายการผลิตอัตโนมัติ |
|
|
|
| เครื่อง CNC | อุปกรณ์การแพทย์ | AGV Logistics |
