สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
HPJM-RE80-110PRO-XX
วิดีโอ
วิดีโอ
อ่าน P/N
คําอธิบายสินค้า
เครื่องยนต์สานหุ่นยนต์เป็นองค์ประกอบสําคัญที่ขับเคลื่อนการเคลื่อนไหวของแขนหุ่นยนต์หรือระบบคล้าย ๆ กันเช่น ความแม่นยํา, ทอร์ค ความเร็วและความน่าเชื่อถือ
เนื่องจากตัวขับเคลื่อนหมุนของคุณได้รวมมอเตอร์ กล่องเกียร์ และเครื่องปรับรหัสเพื่อความแม่นยําสูงแล้ว มันเหมาะสําหรับการใช้งานต่อส่วนหุ่นยนต์
โมดูลร่วมหุ่นยนต์แบบบูรณาการแบบแรงปั่นสูง เป็นอุปกรณ์กลไกที่ซับซ้อนที่ออกแบบมาเพื่ออํานวยความสะดวกในการเคลื่อนไหวในระบบหุ่นยนต์โมดูลนี้มีลักษณะโดยความสามารถในการสร้างทอร์คที่สําคัญในขณะที่ยังคงขนาดคอมแพคต์มันรวมองค์ประกอบต่าง ๆ รวมถึงมอเตอร์ เกียร์ และเซ็นเซอร์เข้าในหน่วยเดียว ทําให้การติดตั้งง่ายขึ้นและลดการใช้งานของระบบหุ่นยนต์
ขนาดคอมแพคทิคประกอบด้วยตัวขับ servo, เครื่องปรับค่าสมบูรณ์ด้านมอเตอร์, เครื่องปรับค่าสมบูรณ์ด้านการออกเสียง และมอเตอร์หมุนแบบไร้กรอบ, เบรก,เครื่องลดฮาร์โมนิกความละเอียดและส่วนประกอบหลักอื่น ๆซึ่งช่วยให้ลูกค้าประหยัดค่าแรงงานและค่าใช้จ่ายในเรื่องการเลือกส่วนประกอบเครื่องกลและอิเล็กทรอนิกส์ การออกแบบ การจัดซื้อ
ลักษณะ
√ การออกแบบที่สวยงาม
√ โครงสร้างคอมแพคต์
√ สร้างหุ่นยนต์เร็ว

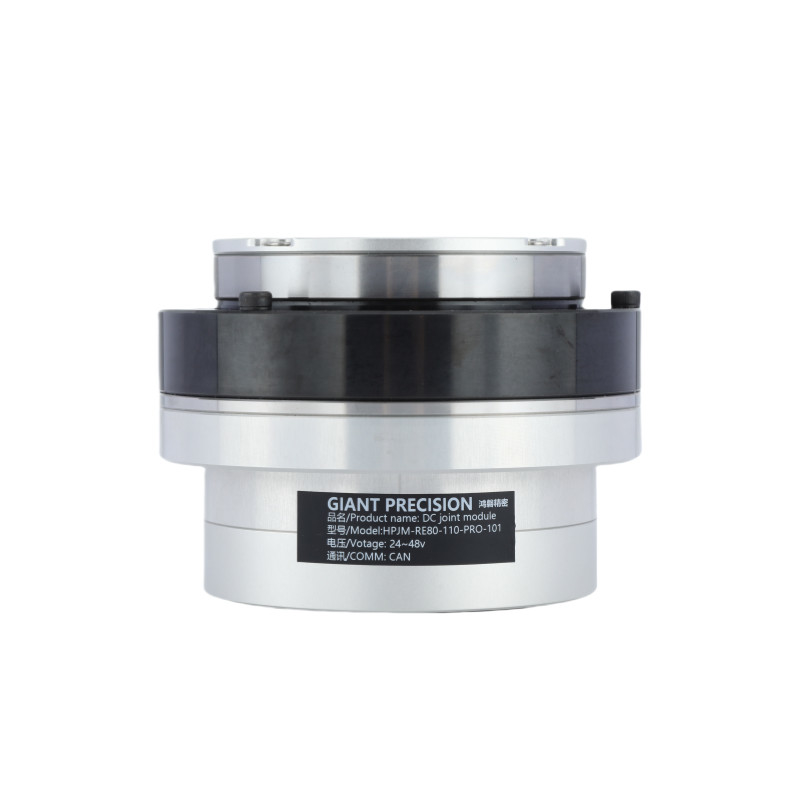

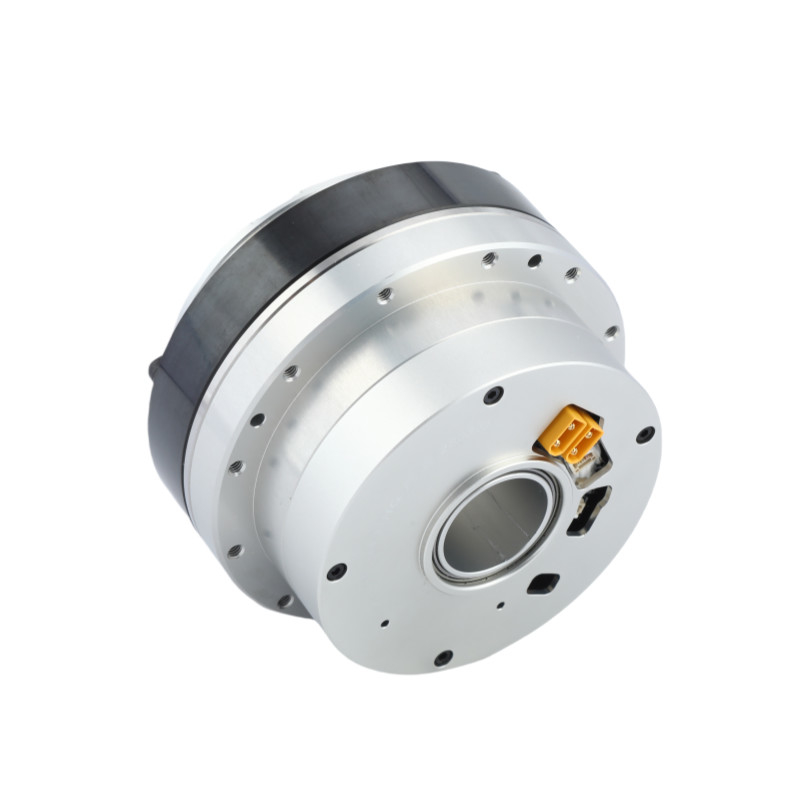

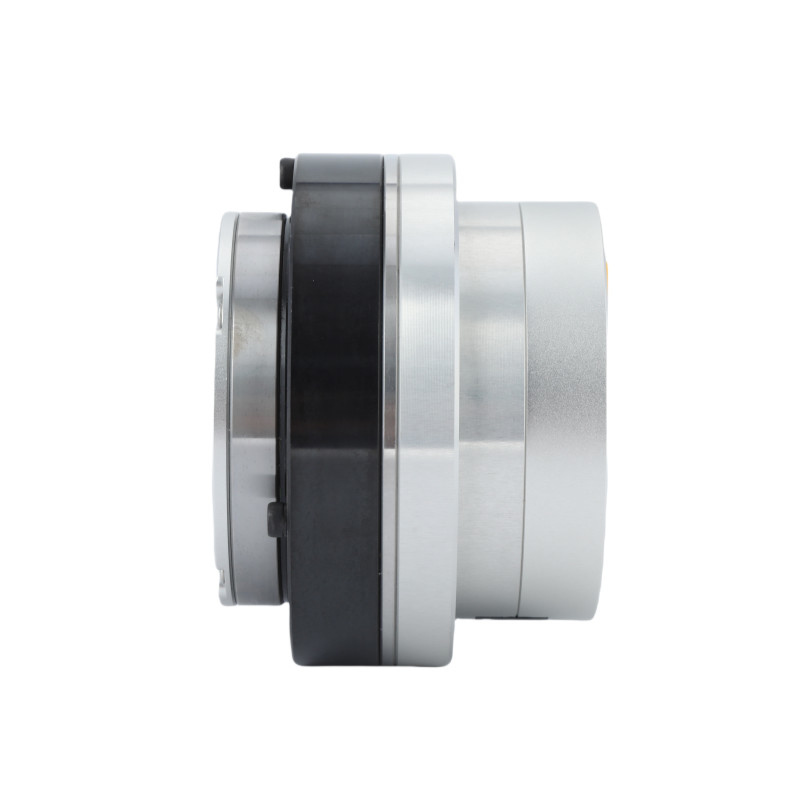

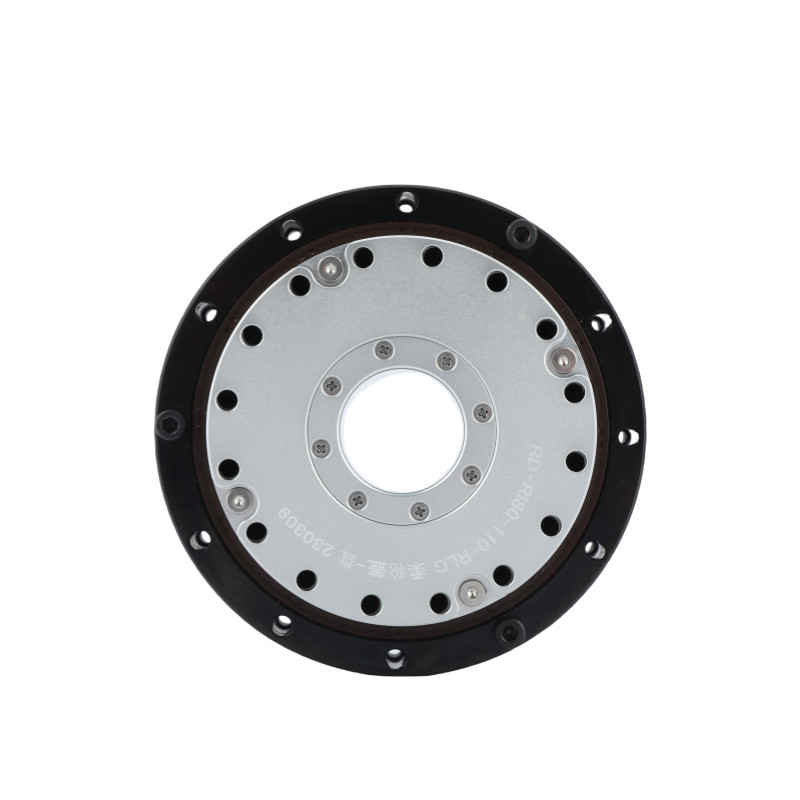

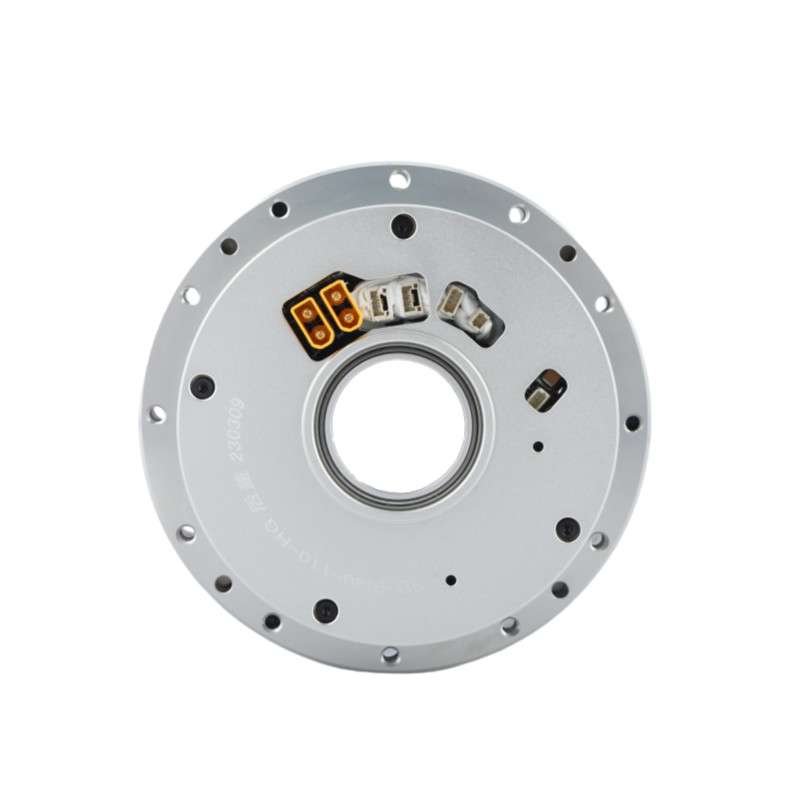

ภาพละเอียด
ใบระบุรายละเอียด
| อัตราการลด | 51 | 81 | 101 | 121 | 161 | ||
| ทอมปอร์ตปริมาณ | N·m | 60 | 96 | 120 | |||
| ทอร์คสูงสุดในการเริ่มต้นและหยุด | N·m | 121 | 169 | 194 | 207 | 217 | |
| ทอมปิก | N·m | 205 | 280 | 315 | 335 | 348 | |
| อัตราการลด | กระแสไฟฟ้าชื่อ (มีอุปกรณ์ระบายความร้อนจากอลูมิเนียม) | A | 10.4 | ||||
| ปัจจุบันสูงสุด | A | 29.3 | |||||
| ความเร็วปริมาณ | RPM | 47 | 30 | 23 | 17 | 12 | |
| ความเร็วสูงสุด | RPM | 54 | 35 | 27 | 23 | 16 | |
| เครื่องรหัสที่สมบูรณ์ | ประเภท Encoder | เครื่องรหัสหลากหลายรอบแบบถัง | |||||
| ความละเอียด Encoder (หมุนมอเตอร์ 1) | 17 บิต | ||||||
| เครื่องวัดการหมุนยนต์หลายครั้ง | 216(65,536) | ||||||
| การตอบโต้ | อาร์ค sec | 20 | 10 | ||||
| สามารถปรับแต่งได้ภายใน 10Arc sec | |||||||
| มัสซ่า | ไม่มีเบรค | กก | 2 | ||||
| ความยาว | มม | 80.6 | |||||
| ผ่านหลุม | มม | 15 | |||||
| มัสซ่า | พร้อมเบรก | กก | 2.57 | ||||
| ความยาว | มม | 107.8 | |||||
| ผ่านหลุม | มม | 15 | |||||
| พลังงานต่อเนื่องสูงสุดของมอเตอร์ | W | 750 | |||||
| ความดันไฟฟ้า | V | 24-48V | |||||
| รถสื่อสาร | CAN | ||||||
| โมเตอร์ไอโซเลชั่น | ระดับความต้านทานความร้อน:F (((155°C) | ||||||
| ความต้านทานการปิด: มากกว่า 200M Ω ((DC500V) | |||||||
| การกันความหนาวทนความกระชับ: AC1500V ((1 นาที) | |||||||
| อุปกรณ์ป้องกัน (ระดับการป้องกัน) | ปิดเต็มและเย็นด้วยตัวเอง (ปริมาตรฐาน IP50, ปริมาตรฐานพิเศษ IP65, IP67, IP68) | ||||||
| อัตราการขยายสัดส่วน | ทอร์คสูงสุด | คมพับที่อนุญาตสูงสุด ภายในภาระเฉลี่ย (N.m) | ทอร์คระดับ 200RPM (Nm) | ความเร็วสูงสุด (RPM) |
ความเร็วปริมาณ (มีแรงหมุนขนาด 1/2) (RPM) |
การตอบโต้ของอุปกรณ์ (arcsec) |
| 51 | 121 | 68.5 | 48 | 65 | 54 | 20 |
| 81 | 169 | 107 | 78 | 43 | 35 | 20 |
| 101 | 194 | 133 | 84 | 36 | 27 | 10 |
| 121 | 207 | 133 | 84 | 30 | 23 | 10 |
| 161 | 217 | 133 | 84 | 22 | 17 | 10 |
| พลังงานระดับ (W) |
โลเตชั่นไฟฟ้า (V) |
ปัจจุบันต่อเนื่องสูงสุด (A) |
ปัจจุบัน (A) |
ความต้านทาน (Ω) |
ความละเอียดของ Encoder (บิต) |
รถสื่อสาร |
| 750 | 24-48 | 10.4 | 9 | 0.13 | 17 | CAN |
| คอนสแตนต์ของทอร์ค (Nm/A) |
อุปทาน (mH) |
จํานวนคู่ Pole-pair | ช่องว่าง (mm) |
ความยาว (mm) |
มัสซ่า (kg) |
อินเนอร์เซีย (g*cm2) |
| 0.143 | 0.25 | 8 | 27 | 820.4±0.5 | 2.1 | 1255 |
การใช้งาน
|
|
|
| หุ่นยนต์และ Drones | แขนหุ่นยนต์ร่วมมือ | สายการผลิตอัตโนมัติ |
|
|
|
| เครื่อง CNC | อุปกรณ์การแพทย์ | AGV Logistics |
