สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
HONPINE
หมายเลขรุ่น:
ซีเอสเอฟ
วิดีโอ
วิดีโอ

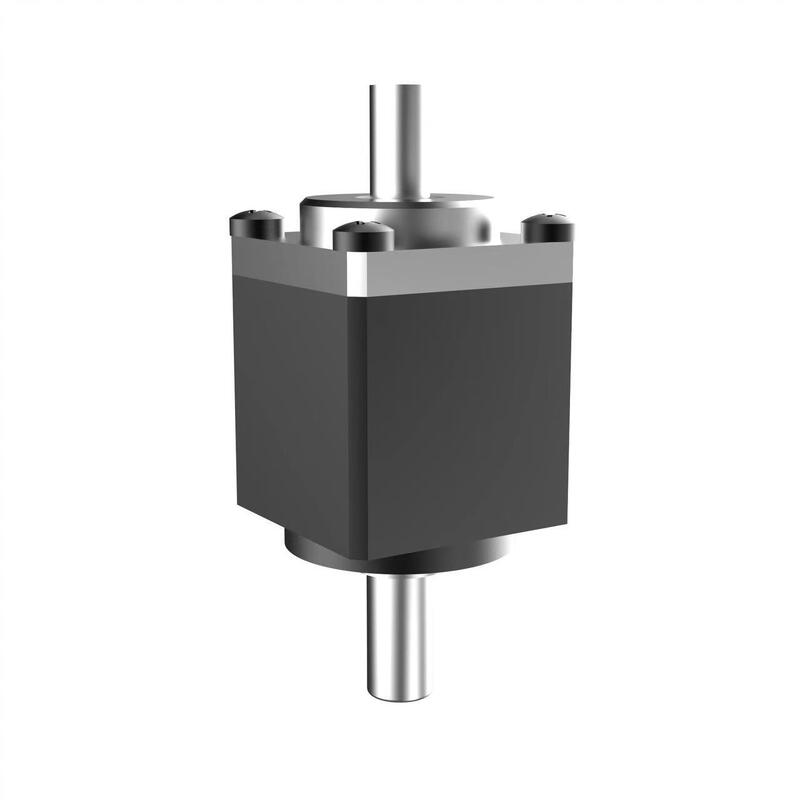

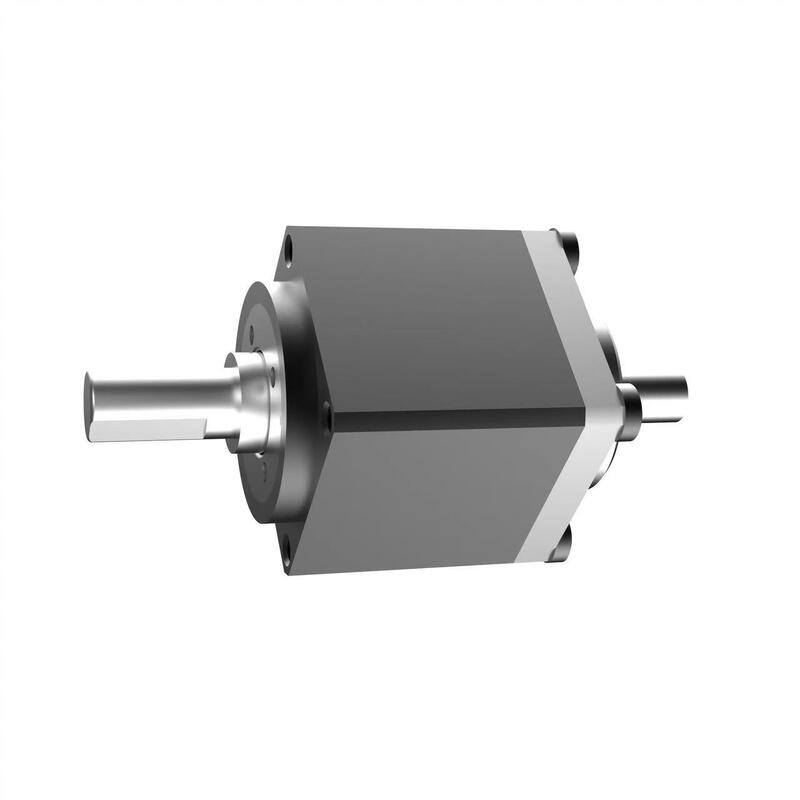

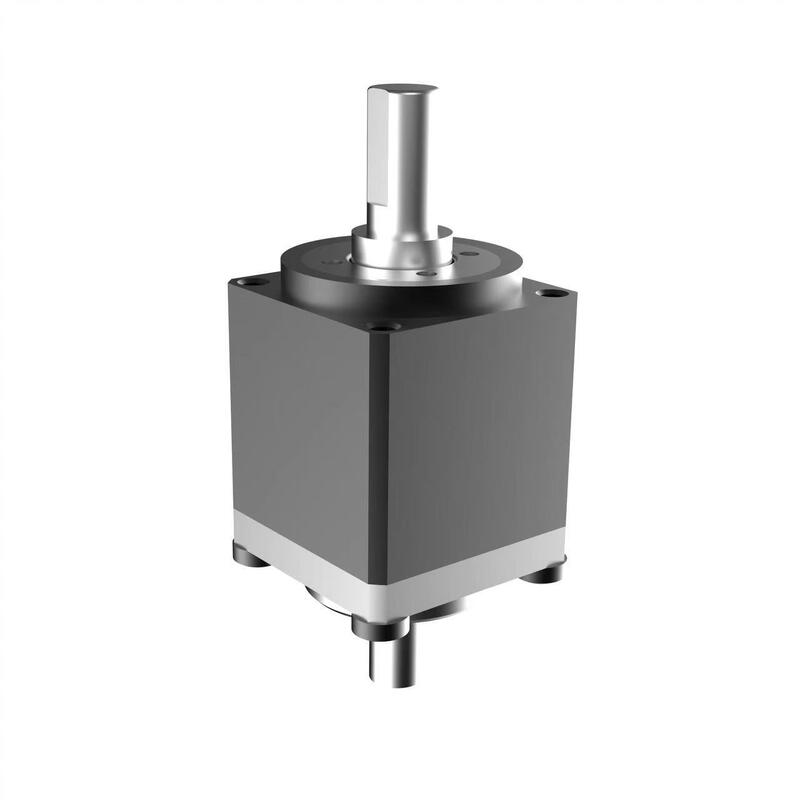

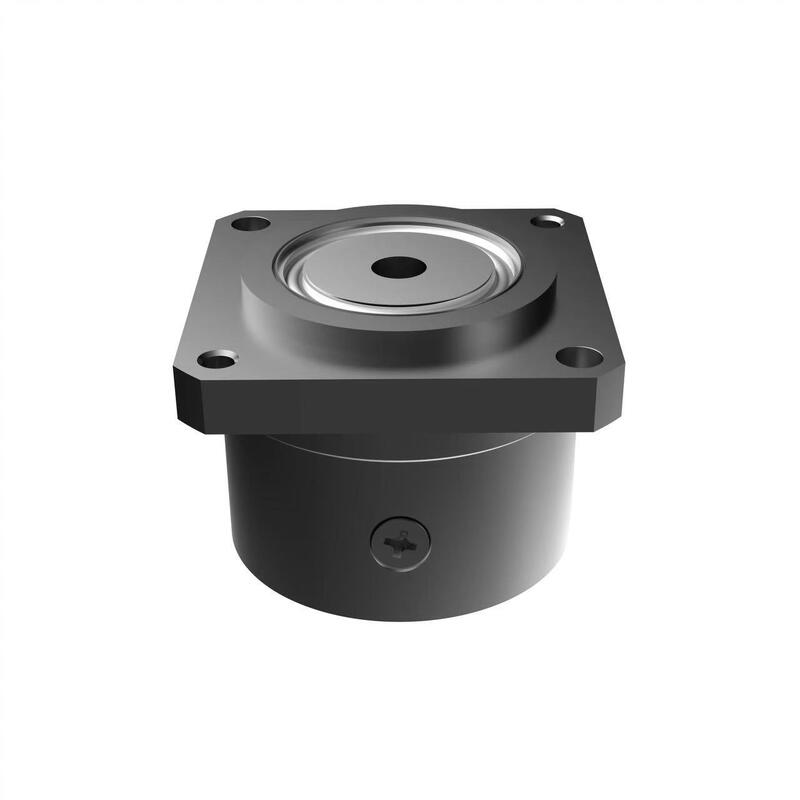

ซีรีส์ CSF-mini เป็นชุดเกียร์ทดรอบแบบฮาร์มอนิกขนาดเล็กที่พัฒนาขึ้นสำหรับการใช้งานที่ต้องการปริมาตรและน้ำหนักที่จำเพาะ โดยใช้เฟล็กซ์สปลินแบบถ้วย ซีรีส์นี้มีผลิตภัณฑ์แบบโมดูลที่ประกอบสำเร็จรูปพร้อมใช้งานทันที แบริ่งหลักใช้ตลับลูกปืนเม็ดกลมแบบสัมผัสสี่จุดขนาดกะทัดรัดเพื่อรองรับภาระภายนอกโดยตรง ซีรีส์ CSF-mini มีสองประเภท: แบบติดตั้งมอเตอร์ (2XH) และแบบอินพุตเพลา (1U) ที่รองรับรูปแบบอินพุต เช่น สายพาน เฟือง และข้อต่อ เลือกโมเดลที่เหมาะสมที่สุดตามข้อกำหนดการออกแบบทางกลของคุณ
● ขนาดกะทัดรัดและการออกแบบน้ำหนักเบา
● โครงสร้างที่กะทัดรัดและคล่องตัว
● ความแม่นยำในการหมุนและความแม่นยำในการวางตำแหน่งที่ยอดเยี่ยม
● การกำหนดค่าอินพุตและเอาต์พุตแบบโคแอกเซียล
| รุ่น | อัตราทดเกียร์ | แรงบิดพิกัดที่อินพุต 2000 รอบ/นาที [N.m] | แรงบิดสูงสุดที่อนุญาตระหว่างการสตาร์ทและหยุด [N.m] | ค่าสูงสุดที่อนุญาตของแรงบิดเฉลี่ย [N.m] | แรงบิดสูงสุดที่อนุญาตทันที [N.m] | ความเร็วอินพุตสูงสุดที่อนุญาต [รอบ/นาที] | ความเร็วอินพุตเฉลี่ยที่อนุญาต [รอบ/นาที] | ระยะคลอนของเกียร์ (อาร์คเซค) |
1/4GD [kgcm2] | มวล (กก.) |
|
| CSF ซีรีส์ |
03 | 30 | 0.06 | 0.13 | 0.1 | 0.22 | 10000 | 6500 | ≤20 | 5.3x10-7 | 0.017 |
| 50 | 0.11 | 0.21 | 0.13 | 0.41 | ≤20 | ||||||
| 05 | 30 | 0.25 | 0.5 | 0.38 | 0.9 | 10000 | 6500 | ≤20 | 2.5x10-4 | 0.039 | |
| 50 | 0.4 | 0.9 | 0.53 | 1.8 | ≤20 | ||||||
| 80 | 0.52 | 1.35 | 0.84 | 2.5 | ≤10 | ||||||
| 08 | 30 | 0.9 | 1.8 | 1.4 | 3.3 | 8500 | 3500 | ≤20 | 3.2x10-3 | 0.106 | |
| 50 | 1.8 | 3.3 | 2.3 | 6.6 | ≤20 | ||||||
| 80 | 2.2 | 4.3 | 2.9 | 8 | ≤10 | ||||||
| 100 | 2.4 | 4.8 | 3.3 | 9 | ≤10 | ||||||
| 11 | 30 | 2.1 | 4.1 | 3.1 | 8.2 | 8500 | 3500 | ≤20 | 1.4x10-2 | 0.2 | |
| 50 | 3.5 | 8.3 | 5.5 | 17 | ≤20 | ||||||
| 80 | 4.5 | 10.2 | 8.5 | 22 | ≤10 | ||||||
| 100 | 5 | 11 | 8.9 | 25 | ≤10 | ||||||
