สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
อาร์วี-เอ็น

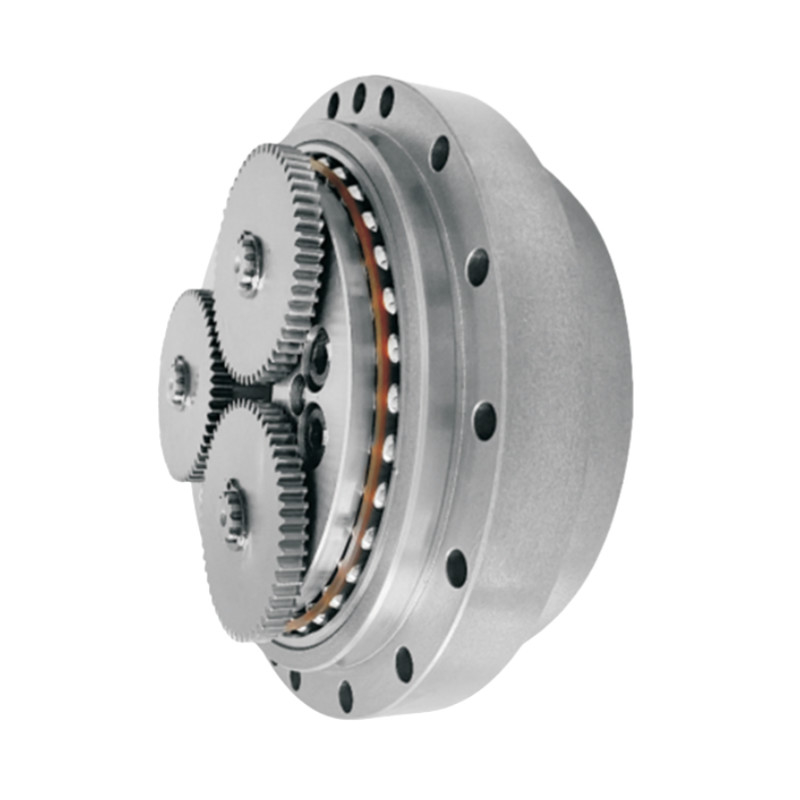

เรียกกันทั่วไปว่าเกียร์ RV เป็นชนิดของกล่องเกียร์ความแม่นยําที่ออกแบบมาสําหรับการใช้งานที่ต้องการความสามารถของทอร์คสูง ความแม่นยําและความทนทาน
รายละเอียด
ตารางพารามิเตอร์ของ RV - N ซีรีส
| รุ่น | อัตราการเฉพาะ | ทอมปอร์ตปริมาณ | อัตราความเร็วการออก | อายุการออกแบบ | ความเร่งที่อนุญาต/ ทอร์คความช้า |
ขั้นตอนสูงสุดที่อนุญาต ทอร์ค |
การตอบโต้ | การเคลื่อนไหวหายไป | ทอมปอร์คโค้งที่อนุญาต | ขั้นตอนสูงสุดที่อนุญาต ทอร์คโค้ง |
ความจุ radial ยอมรับ | น้ําหนัก |
| (Nm) | (rpm) | (h) | (Nm) | (Nm) | (arc.min) | (arc.min) | (Nm) | (Nm) | (N) | (kg) | ||
| BX25N | 41 | 245 | 15 | 6000 | 612 | 1225 | 1 | 1 | 784 | 1568 | 6975 | 3.8 |
| 81 | ||||||||||||
| 107.66 | ||||||||||||
| 126 | ||||||||||||
| 137 | ||||||||||||
| 164.07 | ||||||||||||
| BX42N | 41 | 412 | 15 | 6000 | 1029 | 2058 | 1660 | 3320 | 12662 | 6.3 | ||
| 81 | ||||||||||||
| 105 | ||||||||||||
| 126 | ||||||||||||
| 141 | ||||||||||||
| 164.07 | ||||||||||||
| BX80N | 41 | 784 | 15 | 6000 | 1960 | 3920 | 2150 | 4300 | 14163 | 9.3 | ||
| 81 | ||||||||||||
| 101 | ||||||||||||
| 129 | ||||||||||||
| 141 | ||||||||||||
| 171 | ||||||||||||
| BX125N | 41 | 1225 | 15 | 6000 | 3062 | 6125 | 3430 | 6860 | 19804 | 13.9 | ||
| 81 | ||||||||||||
| 102.17 | ||||||||||||
| 121 | ||||||||||||
| 145.61 | ||||||||||||
| 161 | ||||||||||||
| 179.18 | ||||||||||||
| BX160N | 41 | 1600 | 15 | 6000 | 4000 | 8000 | 4000 | 8000 | 20619 | 22.1 | ||
| 81 | ||||||||||||
| 102.81 | ||||||||||||
| 125.21 | ||||||||||||
| 156 | ||||||||||||
| 201 | ||||||||||||
| BX500N | 81 | 4900 | 15 | 6000 | 12250 | 24500 | 11000 | 22000 | 40486 | 57.2 | ||
| 105 | ||||||||||||
| 123 | ||||||||||||
| 144 | ||||||||||||
| 159 | ||||||||||||
| 192.75 |
คุณลักษณะสําคัญ
| คุณสมบัติสําคัญของ RV - N Series Compact RV Reduction Gears | |||
| สินค้า | เครื่องลดระดับ RV ช่องว่าง | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม | ||
|
ความแข็งแรงทางการบิด
|
421 ถึง 24500 Nm/arc.min | ||
| อัตราความเร็วการออก | 15 รอบ/นาที | ||
|
การตอบโต้
|
MAX. 1 Arc.min |
||
|
ทัณฑ์เวลาสูงสุดที่อนุญาต
|
1225 ถึง 24500 Nm | ||
|
รุ่น
|
BX25N BX42N BX80N BX100 BX125N BX160N BX500N |
||
|
น้ําหนัก
|
3.8 ถึง 57.2 กิโลกรัม | ||
| อายุการออกแบบ | 6000 ชั่วโมง | ||
| การใช้งาน | โรบอติกส์ เครื่องแปรรูป CNC ระบบผลิตอัตโนมัติ | ||
| ลักษณะ | ความจุของทอร์คสูง ความตอบโต้ต่ําสุด ความสามารถที่ยั่งยืน | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
