สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
RV - E
เครื่องลด RV คือใช้สําหรับข้อสามข้อของกระโปรงและเอวของขาของหุ่นยนต์ที่มีแรงปัดขนาดใหญ่ และหุ่นยนต์อุตสาหกรรมที่มีภาระขนาดใหญ่ใช้ RV สําหรับแกนหนึ่ง สองและสามแกนเปรียบเทียบกับเครื่องลดฮาร์มอนิก, ที่สําคัญของ RV เครื่องลดความเหนื่อยล้าอยู่ที่เทคโนโลยีการประมวลผลและกระบวนการการประกอบ. RV เครื่องลดความเหนื่อยล้ามีความแข็งแรงและอายุการใช้งานสูงกว่า.
ลักษณะสําคัญ
Spการจัดสรรs
 |
รายละเอียด | ปั่นออก kgf-m ((Nm) |
| 20 | 17 ((167) | |
| 40 | 42 ((412) | |
| 80 | 80 ((784) | |
| 110 | 110 ((1078) | |
| 160 | 160 ((1568) | |
| 320 | 320(3136) | |
| 450 | 450 ((4410) |
ตารางพารามิเตอร์ของ RV - E ซีรีส์
| รุ่น | ความแข็งแรงทางการบิด | ขนาด ((mm) | ทอมปอร์ตปริมาณ (T0) |
อัตราความเร็วการออก (N0) |
ความแข็งแรงจากการบิด | การเคลื่อนไหวหายไป | การตอบโต้ | ทอมปอร์คโค้งที่อนุญาต (Nm) |
ความจุที่อนุญาต (N) |
น้ําหนัก (kg) |
||
| Nm/arc.min | a | b | Nm/arc.min | arc.min | การกําหนดความเร็วหมุน (Nm) |
อาร์ค.มิน | ||||||
| BX20E | 372 | 20.1 | 113.3 | 167Nm | 15 รอบ/นาที | 49 | MAX1 | ± 500 | MAX1 | 882 | 3920 | 4.7 |
| BX40E | 931 | 29.6 | 143.7 | 412Nm | 108 | ± 123 | 1666 | 5194 | 9.3 | |||
| BX80E | 1176 | 33.4 | 166 | 784Nm | 196 | ± 235 | 2156 | 7840 | 13.1 | |||
| BX110E | 1470 | 32.2 | 176.6 | 1078Nm | 294 | ± 323 | 2940 | 10780 | 17.4 | |||
| BX160E | 2940 | 47.8 | 210.9 | 1568Nm | 392 | ± 470 | 3920 | 14700 | 26.4 | |||
|
BX320E BX320E3 |
4900 | 56.4 | 251.4 | 3136Nm | 980 | ± 940 | 7056 | 19600 | 44.3 | |||
| BX450E | 7448 | 69 | 292.7 | 4410Nm | 1176 | ±1320 | 8820 | 24500 | 66.4 | |||

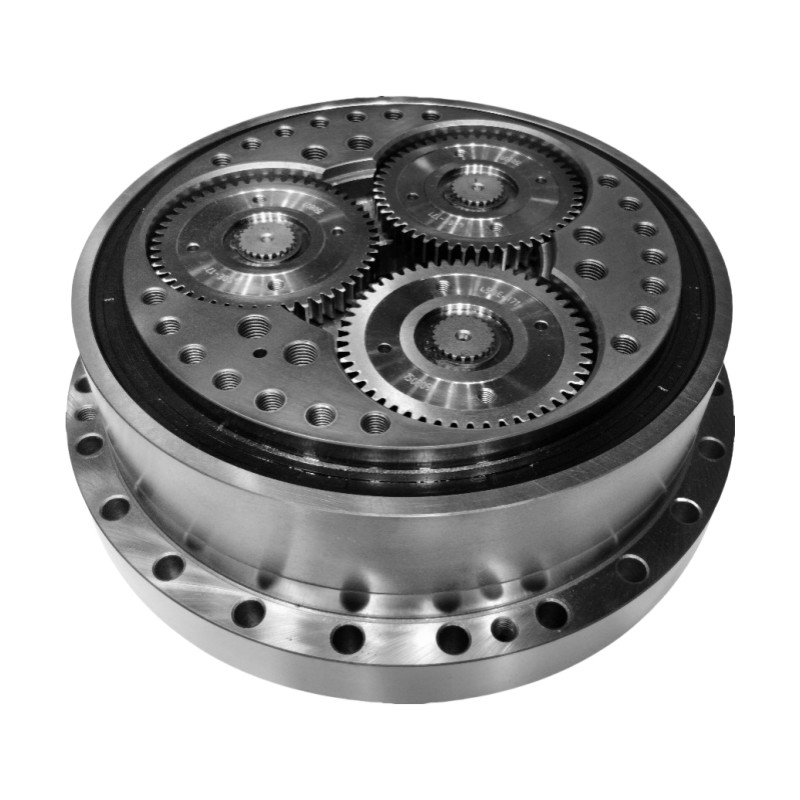

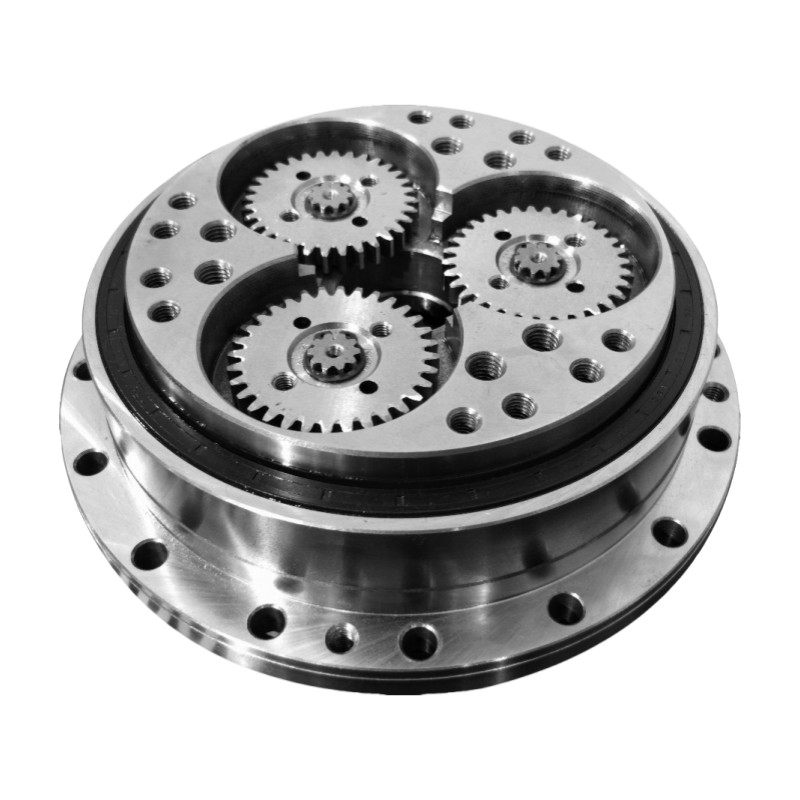

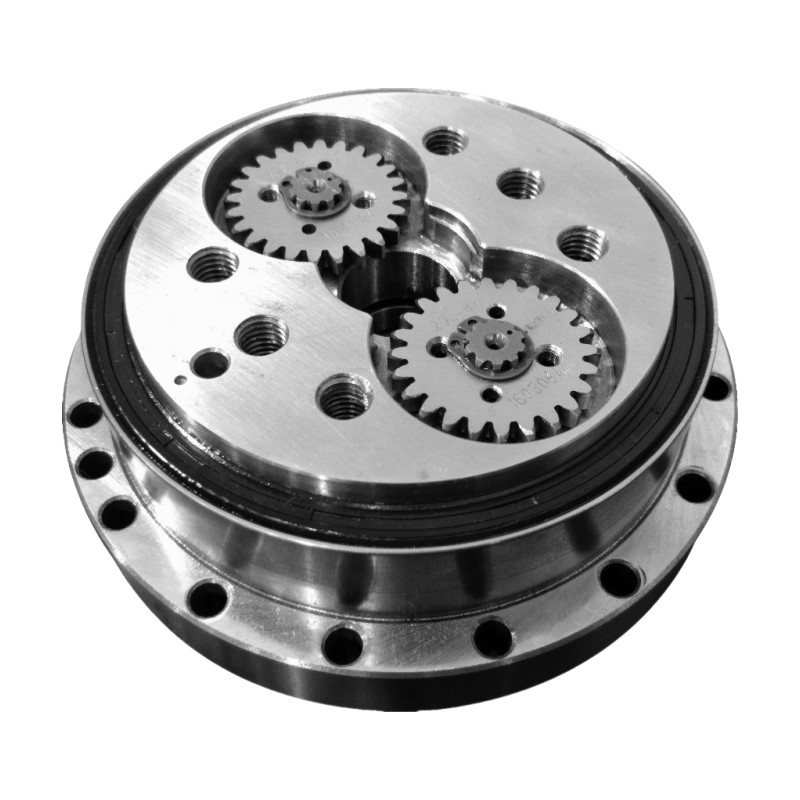

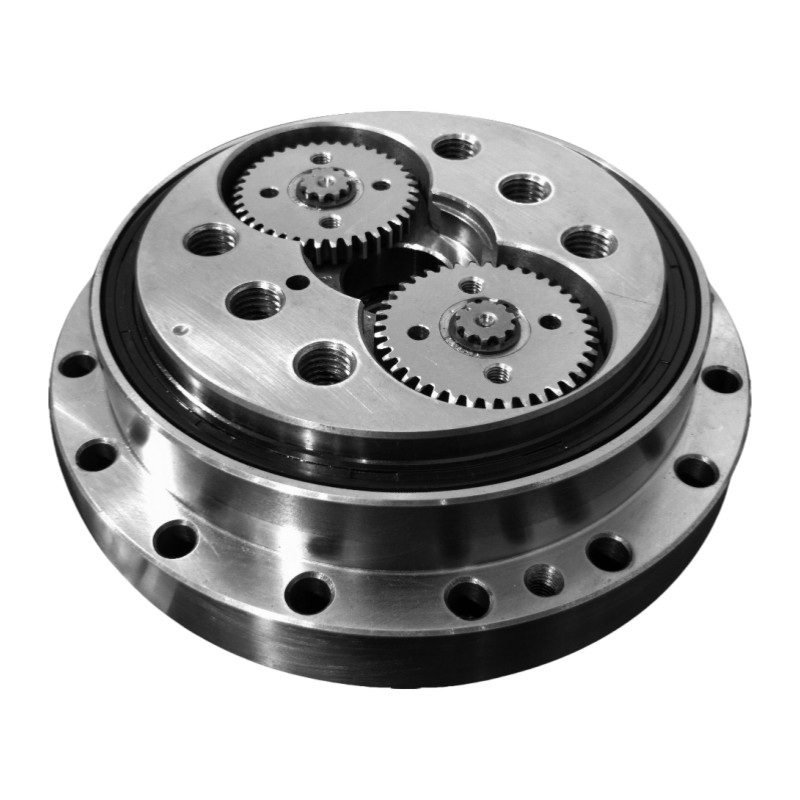

ภาพละเอียด
| คุณสมบัติสําคัญของ RV - E Series Solid Shaft RV Reducer | |||
| สินค้า | เครื่องลดความแรงของ RV แบบ Solid Shaft | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม | ||
| อัตราการเฉพาะ | 57 ถึง 160 | ||
| ทอร์คการออก | 17 ถึง 450 Nm | ||
|
ความแข็งแรงทางการบิด
|
372 ถึง 7448 Nm/arc.min | ||
| ทอมปอร์ตปริมาณ | 167 ถึง 4410 Nm | ||
|
การตอบโต้
|
MAX. 1 Arc.min |
||
|
ทัณฑ์เวลาสูงสุดที่อนุญาต
|
833 ถึง 22050 Nm | ||
|
อัตราความเร็วการออก
|
15 รอบ/นาที | ||
|
รุ่น
|
BX20E, BX40E, BX80E, BX110E, BX160E, BX320E, BX320E3, BX450E |
||
|
น้ําหนัก
|
4.7 ถึง 66.4 กิโลกรัม | ||
| อายุการออกแบบ | 6000 ชั่วโมง | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
