สถานที่กำเนิด:
จางซึ, จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
RV - C
เครื่องลด RV เป็นกลไกการส่งสัญญาณใหม่ที่พัฒนาขึ้นจากกล่องเกียร์ไซคลอิดประเพณีและกล่องเกียร์ดาวเคราะห์. มันมีข้อดีของโครงสร้างที่คอมแพคต, การส่งขนาดใหญ่, ชีวิตการใช้งานยาวความแม่นยําที่มั่นคงและประสิทธิภาพสูง. มันถูกใช้อย่างแพร่หลายในหุ่นยนต์อุตสาหกรรมที่สับสน. พลังงานของมอเตอร์ servo หุ่นยนต์อุตสาหกรรมถูกส่งผ่านกล่องเกียร์ของแกนเข้าของเครื่องลดเพื่อให้เกียร์ขนาดใหญ่ของแกนออกเชื่อมต่อเพื่อบรรลุจุดประสงค์ของการช้าลงอัตราการส่งของเกียร์ขนาดใหญ่และขนาดเล็ก ก็คืออัตราการส่ง
ลักษณะสําคัญ
Spการจัดสรรs
 |
รายละเอียด | ปั่นออก kgf-m ((Nm) |
| 10 | 10 ((98) | |
| 27 | 27 ((265) | |
| 50 | 50(490) | |
| 100 | 100 ((980) | |
| 120 | 120 ((1176) | |
| 200 | 200(1961) | |
| 320 | 320(3136) | |
| 400 | 400 ((3920) | |
| 500 | 500 ((4900) |
ตารางพารามิเตอร์ของ RV - ซีรีส์ C
| รุ่น |
ความแข็งแรงทางการบิด Nm/arc.min |
ขนาด ((mm) | ทอมปอร์คโค้งที่อนุญาต (Nm) |
ความจุที่อนุญาต (N) |
ความแข็งแรงจากการบิด | การตอบโต้/การเสนอความเห็นที่หายไป | ||
| a | b | Nm/arc.min | arc.min | การกําหนดความเร็วหมุน (Nm) |
||||
| BX10C | 421 | 28 | 119.2 | 686 | 5880 | 47 | MAX1 | ± 294 |
| BX27C | 1068 | 38.2 | 150.3 | 980 | 8820 | 147 | ±794 | |
| BX50C | 1960 | 50.4 | 187.1 | 1764 | 11760 | 255 | ± 147 | |
| BX100C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 294 | |
| BX120C | 2813 | 58.7 | 207.6 | 2450 | 13720 | 510 | ± 294 | |
| BX200C | 9800 | 76 | 280.4 | 8820 | 19600 | 980 | ± 588 | |
| BX320C | 12740 | 114.5 | 360.5 | 20580 | 29400 | 1960 | ± 941 | |
| BX500C | 24500 | 125 | 413.4 | 34300 | 39200 | 3430 | ±1470 | |

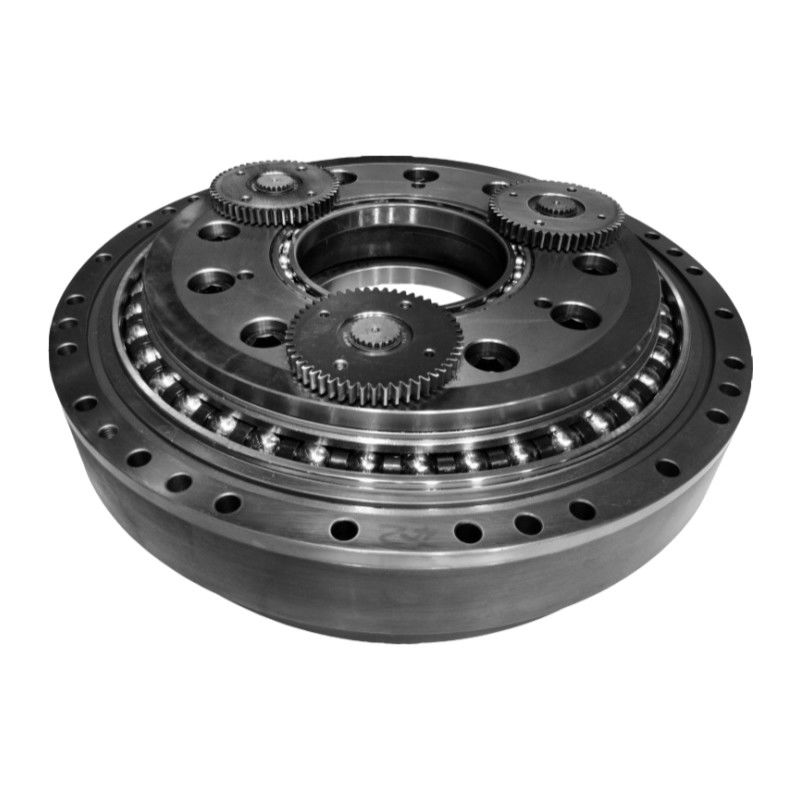

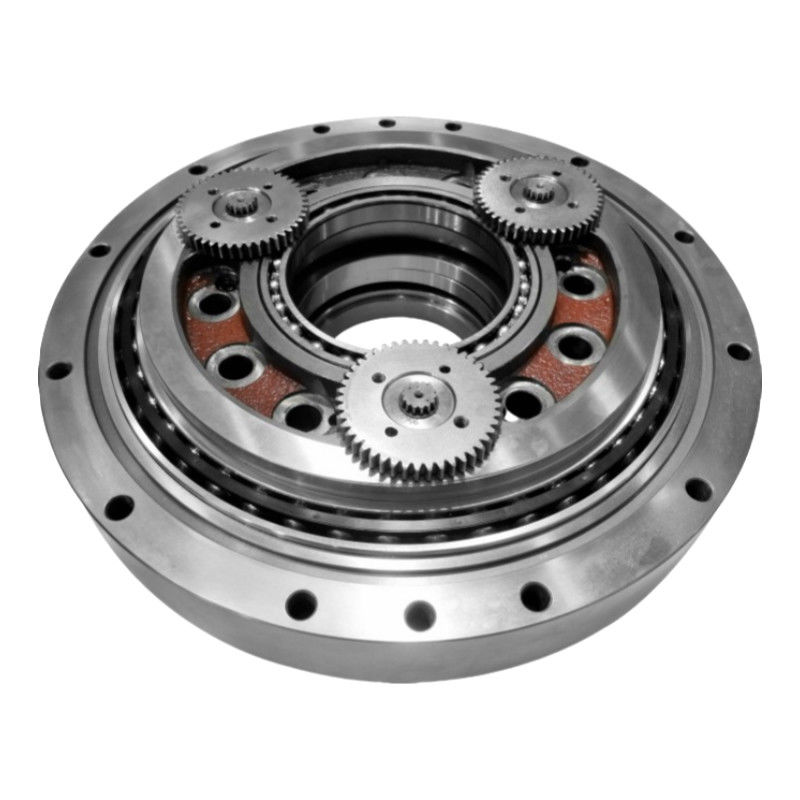

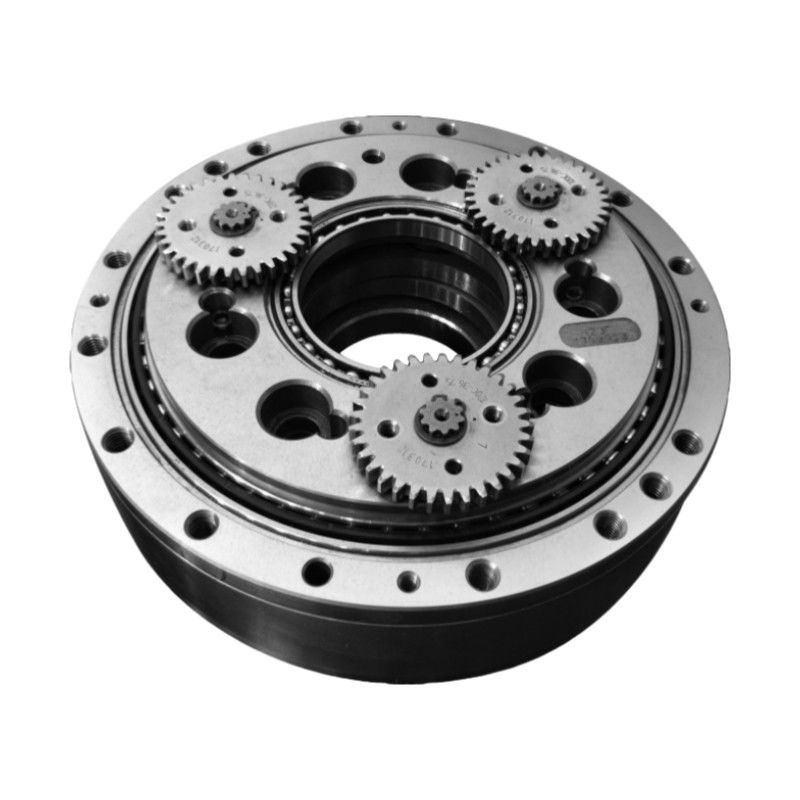

ภาพละเอียด
| คุณสมบัติสําคัญของ RV - ซีรีส Hollow Shaft RV Reducer | |||
| สินค้า | เครื่องลดระดับ RV ช่องว่าง | ||
|
วัสดุ
|
เหล็ก อลูมิเนียม | ||
|
ความแข็งแรงทางการบิด
|
421 ถึง 24500 Nm/arc.min | ||
| ความเร็วการออก (r/min) | 5 ถึง 60 | ||
|
การตอบโต้
|
MAX. 1 Arc.min |
||
|
ทัณฑ์เวลาสูงสุดที่อนุญาต
|
1372 ถึง 78400 Nm | ||
|
ความเร็วหมุนออกที่อนุญาตสูงสุด
|
80 รอบ/นาที | ||
|
รุ่น
|
BX10C BX27C BX50C BX100 BX120C BX200C BX320C BX500C |
||
|
น้ําหนัก
|
4.6 ถึง 154 กก. | ||
| การรับประกัน | 1 ปี | ||
การใช้งาน
