สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
เครื่องจักรบูรณาการแบบดาวเคราะห์กลวงซีรีส์ HRG
โต๊ะหมุนรวมดาวเคราะห์เปลือกเป็นเครื่องมือที่เชี่ยวชาญที่ใช้ในการใช้งานต่าง ๆ โดยเฉพาะด้านหุ่นยนต์ อัตโนมัติ และการแปรรูปแม่นยําปกติจะมีโครงสร้างรูที่อนุญาตให้มีการนําสายเคเบิล, น้ํายา หรือวัสดุอื่น ๆ ผ่านศูนย์กลาง ซึ่งช่วยให้พื้นที่ทํางานมีระเบียบและไม่ซับซ้อน
ความแม่นยําสูง:
ประสบความแม่นยําในการตั้งตําแหน่งซ้ําน้อยกว่า 5 วินาทีโค้ง, รับประกันผลงานที่น่าเชื่อถือในการใช้งานที่ต้องการ
ความแข็งแรงสูง:
ด้วยการสนับสนุนโดยหลอดม้วนที่ตัดกันอย่างแม่นยํา พลาตฟอร์มสามารถทนต่อแรง radial, axial และแรงพลิกที่สําคัญ โดยให้ความแข็งแรงมากกว่า 10 เท่าของหลอดแบบดั้งเดิม
ความเหมาะสมของเครื่องยนต์แบบยืดหยุ่น:
สามารถตั้งค่าได้ง่ายเพื่อรองรับเครื่องยนต์หลายยี่ห้อและชนิด รวมถึงเครื่องยนต์เซอร์โวและสเตปเปอร์ ผ่านฟลานจ์และหม้อเข้าที่สามารถปรับแต่งได้
การผลิตทอร์คที่ประสิทธิภาพ:
ใช้กลไกการลดอัตราการเร่งแบบสลิปเดี่ยว 1 ขั้นตอนเพื่อเพิ่มมอเตอร์อัพपुट โดยมีอัตราการเร่งระดับต่ํากว่า 5 เพื่อความแม่นยํา
การ สร้าง ที่ แข็งแรง:
สร้างขึ้นเพื่อทนทานกับความเครียดในการใช้งานที่หลากหลาย ในขณะที่รักษาความสามารถสูง ทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมและอัตโนมัติ
|
รุ่น | รุ่น | รุ่น | อัตราส่วน |
| โต๊ะหมุนรู | เครื่องลดดาว | |||
|
HRG110A |
HRG110 | HA060 |
5,7 10 |
ปริมาตรการทํางาน
| HRG85A-05 | |||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 1203x10-6 กิโลกรัม | ||
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | ||
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 200-400W เซอร์โวมอเตอร์ Φ14-Φ50-Φ70-M4 |
หนุนแกนที่อนุญาต | 500N | การหล่อลื่น | ไขมันสังเคราะห์ | ||
| อัตราการลด | 25 | 35 | 50 | หนุนระยะทางที่อนุญาต | 250N | อุณหภูมิการทํางาน | -10°C~90°C |
| ทอร์คการออกกําลังปริมาณ | 18NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | ||
| ทอร์คความเร่งขัดสูงสุด | 32.4NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | ||
| ทอร์คหยุดฉุกเฉิน | 54NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | ||
| HRG85A-10 | ||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 1203x10-6 กิโลกรัม | |
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 200-400W เซอร์โวมอเตอร์ Φ14-Φ50-Φ70-M4 |
หนุนแกนที่อนุญาต | 500N | การหล่อลื่น | ไขมันสังเคราะห์ | |
| อัตราการลด | 70 | 100 | หนุนระยะทางที่อนุญาต | 250N | อุณหภูมิการทํางาน | อุณหภูมิ 10°C ~ 90°C |
| ทอร์คการออกกําลังปริมาณ | 14NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | |
| ทอร์คความเร่งขัดสูงสุด | 25.2NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | |
| ทอร์คหยุดฉุกเฉิน | 42NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | |

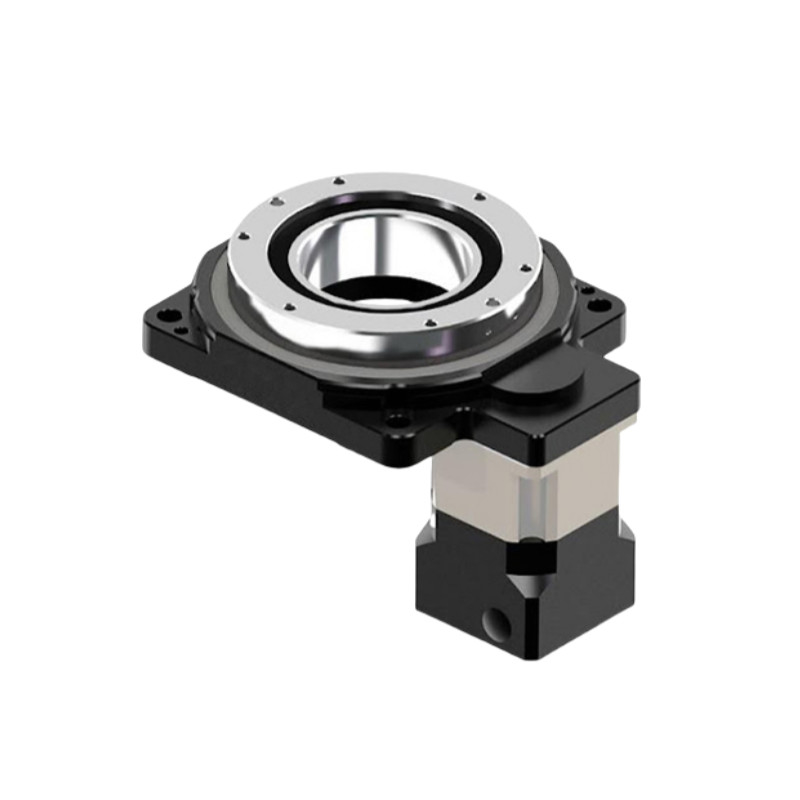

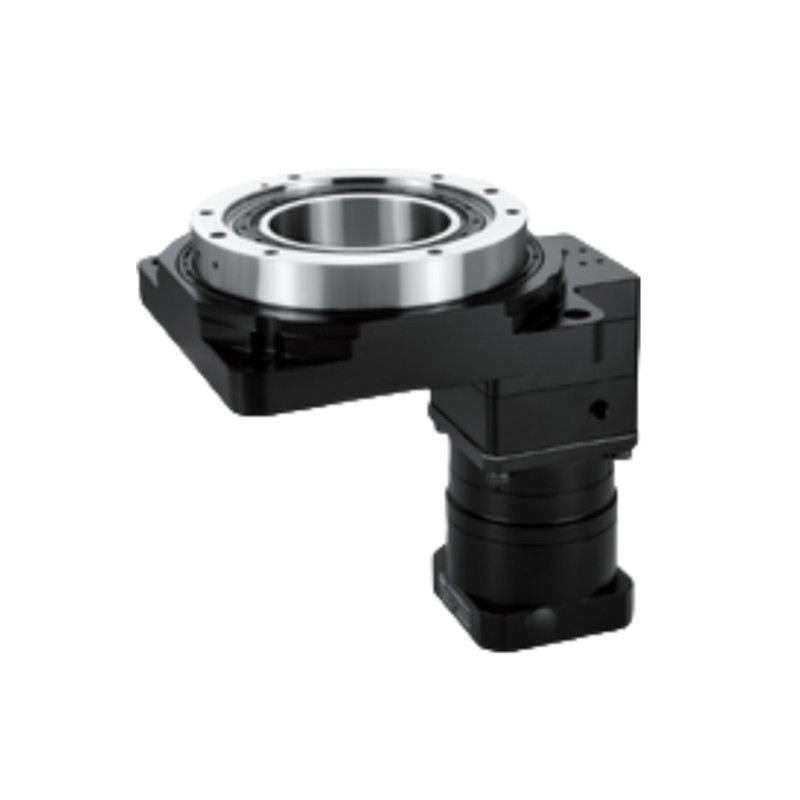

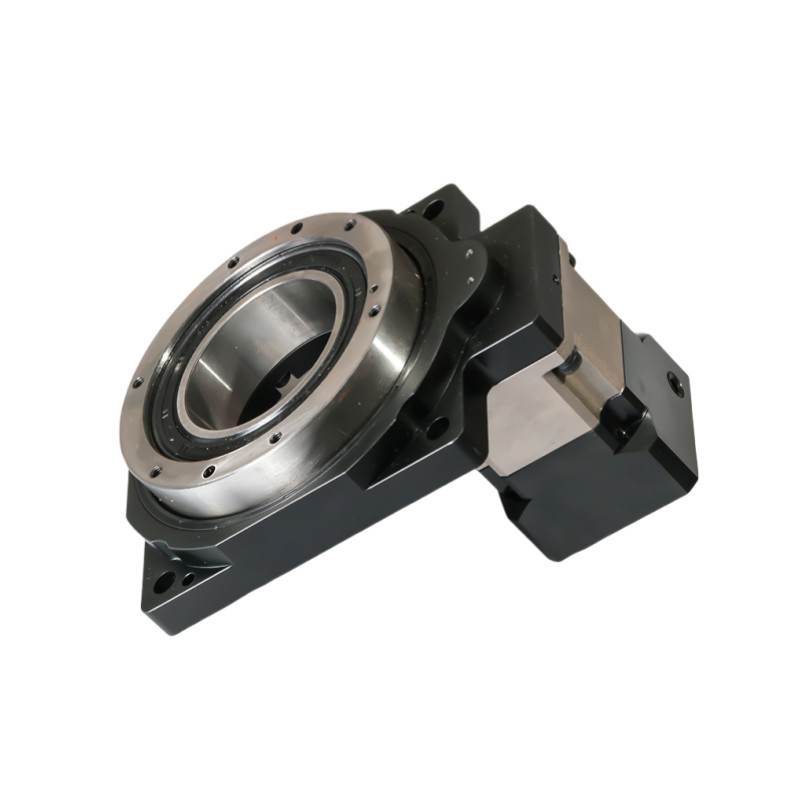

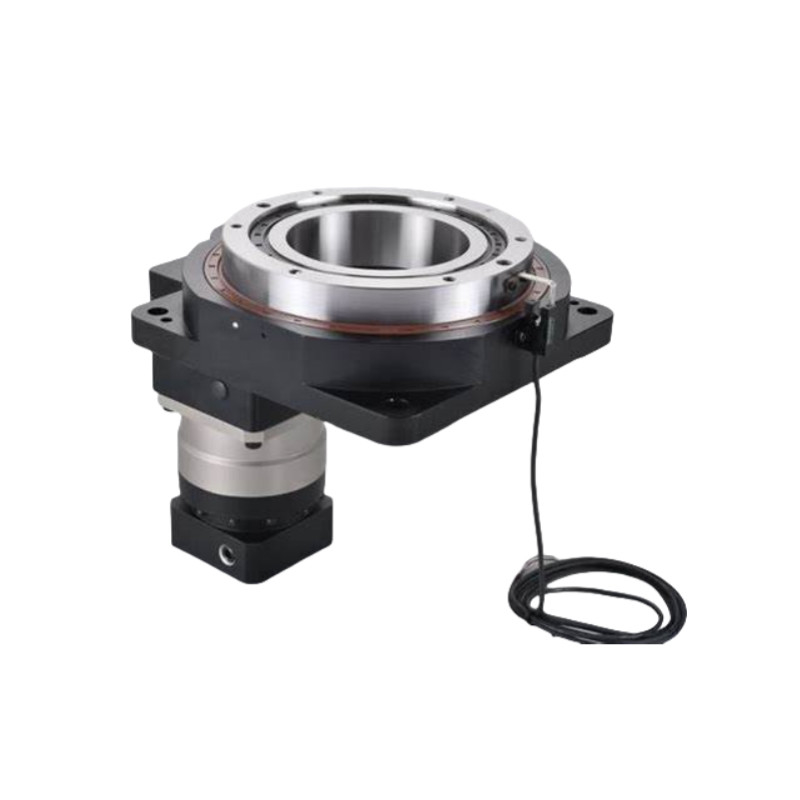

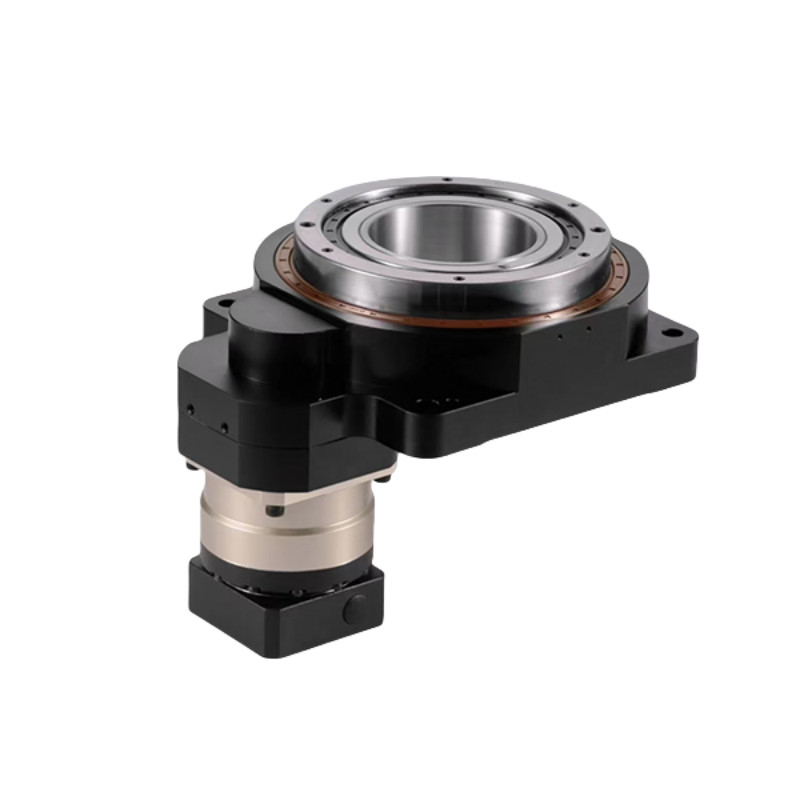

ภาพละเอียด
|
|
|
|
ภาพวาด
การใช้งานของพื้นที่หมุน hollow
หุ่นยนต์:
ใช้ในแขนหุ่นยนต์และเครื่องปั่นสําหรับการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยําในการทํางานประกอบและการจัดการวัสดุ
ระบบอัตโนมัติ:
รวมเข้ากับสายการผลิตอัตโนมัติ สําหรับงานต่างๆ เช่น การแยก, การบรรจุ, และการทําพัลเลติซิ่ง ซึ่งการเคลื่อนไหวหมุนที่แม่นยําเป็นสิ่งจําเป็น
เครื่องแปรรูป CNC:
ใช้ในเครื่องจักร CNC สําหรับการหมุนของชิ้นงานที่แม่นยําระหว่างการบด, การเจาะและการหมุน
อุปกรณ์การแพทย์:
ใช้ในอุปกรณ์ทางการแพทย์ เช่น ระบบการถ่ายภาพ หุ่นยนต์ศัลยกรรม และอัตโนมัติห้องปฏิบัติการเพื่อการตั้งตําแหน่งและการเคลื่อนไหวที่แม่นยํา
การบินและอวกาศและการป้องกัน:
ใช้ในเครื่องจําลองการบิน ระบบราดาร์ และเครื่องบินไร้คนขับ เพื่อการตั้งทิศทางและการปรับความมั่นคงอย่างแม่นยํา
การโทรคมนาคม:
ใช้ในระบบตั้งตําแหน่งแอนเทนน์ เพื่อให้แน่ใจว่าการจัดสรรที่แม่นยําสําหรับการส่งสัญญาณที่ดีที่สุด
การทดสอบและการวัด:
ลงประกอบกับอุปกรณ์การทดสอบสําหรับตัวอย่างหรือส่วนประกอบที่หมุน เพื่อประเมินผลงานภายใต้สภาพต่าง ๆ
การ สนุกสนาน และ สื่อ:
ใช้ในกล้องถ่ายภาพและระบบแสง เพื่อการเคลื่อนไหวที่เรียบร้อยและควบคุมในการผลิตภาพยนตร์และงานสด
อุปกรณ์อุตสาหกรรม:
ใช้ในเครื่องขนส่งและระบบการแยกที่ต้องการการเคลื่อนไหวหมุนเพื่อการจัดการวัสดุที่มีประสิทธิภาพ
การวิจัยและการพัฒนา:
ใช้ในห้องปฏิบัติการและสถานศึกษาวิจัย สําหรับการจัดตั้งการทดลองที่ต้องการการปรับมุมที่แม่นยํา
การบรรจุและการขนส่ง
