สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:

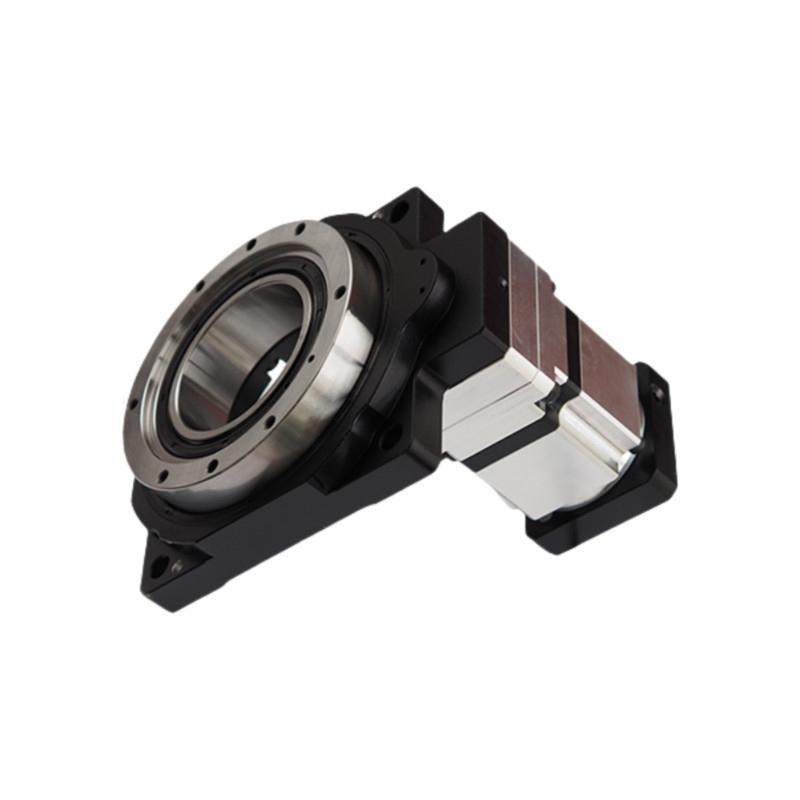

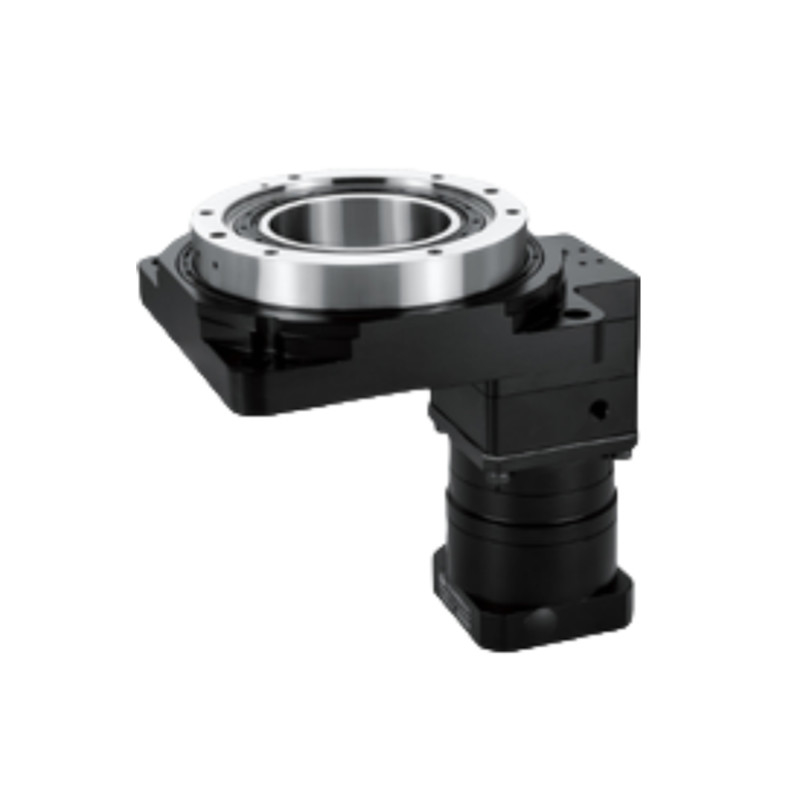

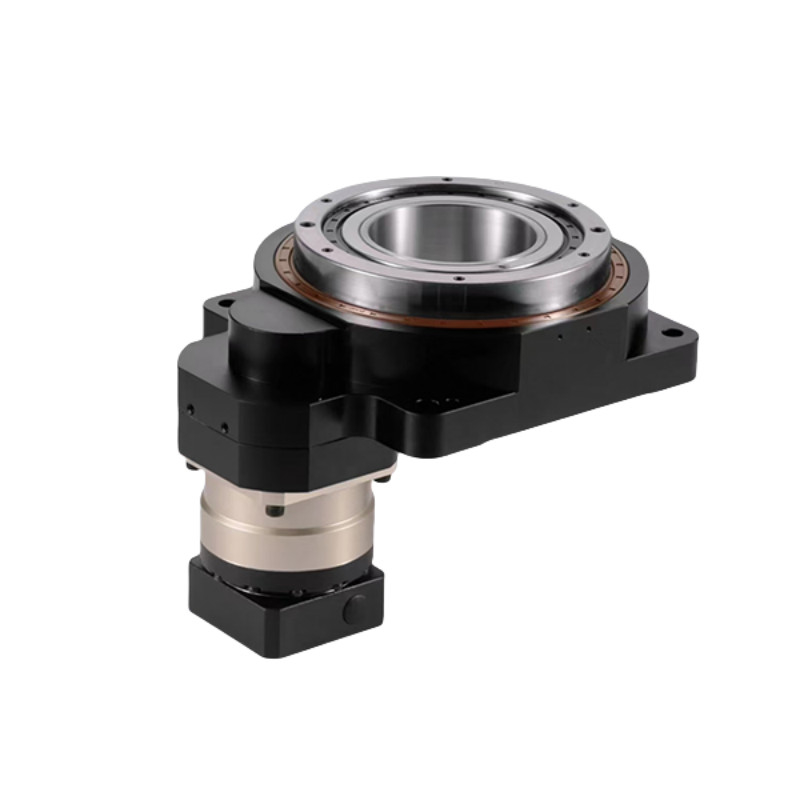

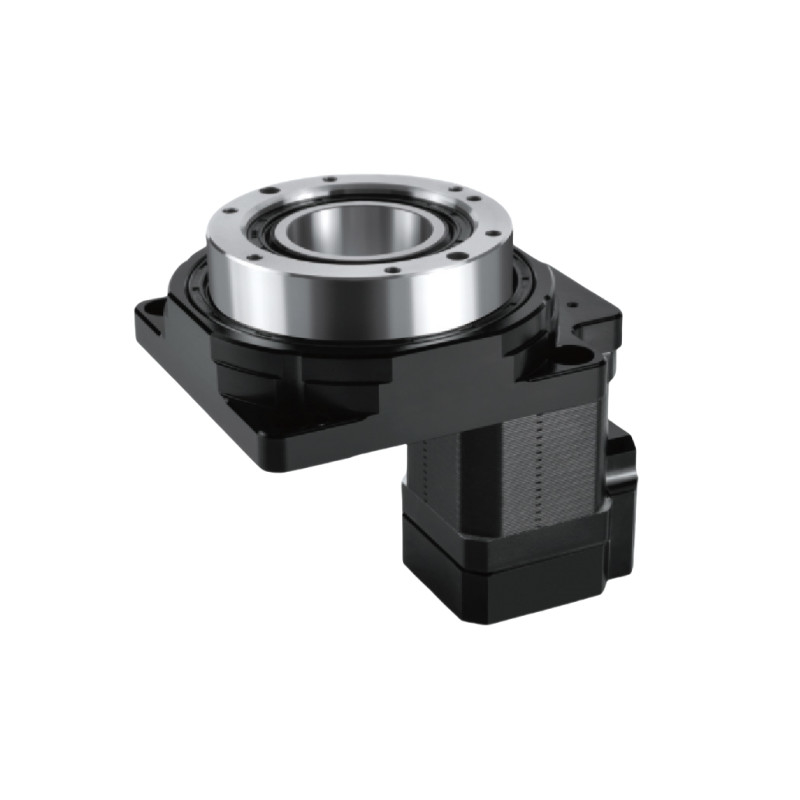

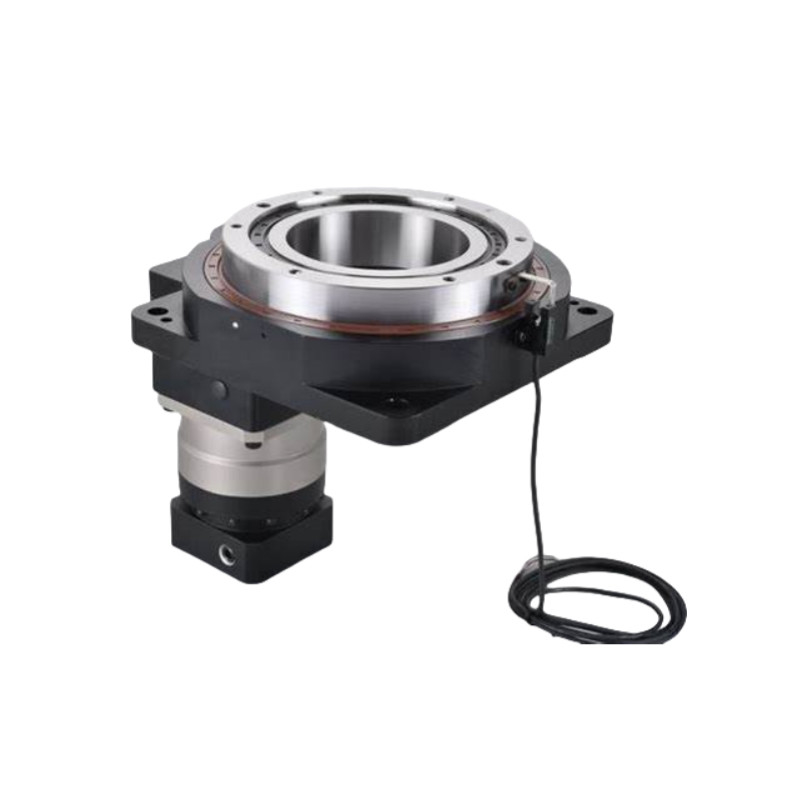

เครื่องจักรบูรณาการแบบดาวเคราะห์กลวงซีรีส์ HRG
โต๊ะหมุนรวมดาวเคราะห์เปลือกเป็นเครื่องมือที่เชี่ยวชาญที่ใช้ในการใช้งานต่าง ๆ โดยเฉพาะด้านหุ่นยนต์ อัตโนมัติ และการแปรรูปแม่นยําปกติจะมีโครงสร้างรูที่อนุญาตให้มีการนําสายเคเบิล, น้ํายา หรือวัสดุอื่น ๆ ผ่านศูนย์กลาง ซึ่งช่วยให้พื้นที่ทํางานมีระเบียบและไม่ซับซ้อน
ความแม่นยําสูง
ประสบความแม่นยําในการตั้งตําแหน่งซ้ําน้อยกว่า 5 วินาทีโค้ง, รับประกันผลงานที่น่าเชื่อถือในการใช้งานที่ต้องการ
ความแข็งแรงสูง
ด้วยการสนับสนุนโดยหลอดม้วนที่ตัดกันอย่างแม่นยํา พลาตฟอร์มสามารถทนต่อแรง radial, axial และแรงพลิกที่สําคัญ โดยให้ความแข็งแรงมากกว่า 10 เท่าของหลอดแบบดั้งเดิม
ความเหมาะสมของเครื่องยนต์แบบยืดหยุ่น
สามารถตั้งค่าได้ง่ายเพื่อรองรับเครื่องยนต์หลายยี่ห้อและชนิด รวมถึงเครื่องยนต์เซอร์โวและสเตปเปอร์ ผ่านฟลานจ์และหม้อเข้าที่สามารถปรับแต่งได้
ระบบเกียร์ดาว
นี่ทําให้การเคลื่อนไหวเรียบร้อยและแม่นยํา และแรงปั่นที่ออกสูงขึ้นในขณะที่ลดการตอบโต้ต่ําสุด
การ ออกแบบ ที่ เปลือก
ศูนย์ว่างสามารถอํานวยความสะดวกในการเข้าถึงสายไฟหรือท่อ, ทําให้มันเหมาะสมสําหรับการใช้งานที่ต้องการหมุนต่อเนื่องโดยไม่ต้องหยุด.
|
รุ่น | รุ่น | รุ่น | อัตราส่วน |
| โต๊ะหมุนรู | เครื่องลดดาว | |||
|
HRG130A |
HRG130 | HA060 |
5,7 10 |
ปริมาตรการทํางาน
| HRG130A | ||||||||
| การสนับสนุนแพลตฟอร์มผลิต | หัวหักม้วนข้าม | ความเร็วการออกที่อนุญาต | 200 รอบ / นาที | อัตโนมัติหมุน | 2772x10-6 กิโลกรัม | |||
| การเคลื่อนไหว | 360° ((หมุนในมุมใด ๆ) | ความแม่นยําในการตั้งตําแหน่งซ้ําๆ | ± 15 วินาที | ความแม่นยําในการตั้งตําแหน่ง | ≤ 30 วินาทีโค้ง | |||
| เครื่องยนต์ที่ตรงกัน ((ขนาด) | 200-400W เซอร์โวมอเตอร์ Φ14-Φ50-Φ70-M4 |
หนุนแกนที่อนุญาต | 2000N | การหล่อลื่น | ไขมันสังเคราะห์ | |||
| อัตราการลด | 30 | 50 | 70 | 100 | หนุนระยะทางที่อนุญาต | 1200N | อุณหภูมิการทํางาน | -10°C~90°C |
| ทอร์คการออกกําลังปริมาณ | 43NM | 34NM | การขนานของแพลตฟอร์มผลิต | 00.02 มิลลิเมตร | ชีวิต ใน งาน | 20000 ชั่วโมง | ||
| ทอร์คความเร่งขัดสูงสุด | 77.4NM | 61.2NM | การระบายน้ําของพื้นผิวแพลตฟอร์มออก | 0.01 มิลลิเมตร | ระดับการผลิต | IP65 | ||
| ทอร์คหยุดฉุกเฉิน | 129NM | 102NM | การออกของ Output Platform Excircle | 0.01 มิลลิเมตร | ระดับเสียง | ≤ 65dB | ||
ภาพละเอียด
|
|
|
|
ภาพวาด
การใช้งานของพื้นที่หมุน hollow
หุ่นยนต์:สําหรับการตั้งตําแหน่งและหมุนที่แม่นยําในแขนหุ่นยนต์และแพลตฟอร์มเคลื่อนที่
การแปรรูป CNC:เพื่ออํานวยความสะดวกให้กับการเคลื่อนไหวหมุนระยะยาวอย่างแม่นยําในศูนย์การบดและการแปรรูป
อุปกรณ์การแพทย์:ในหุ่นยนต์ศัลยกรรมและอุปกรณ์การถ่ายภาพ เพื่อการทํางานอย่างเรียบร้อย
ระบบอัตโนมัติ:เพื่อหมุนส่วนประกอบในสายประกอบหรือการผลิตอัตโนมัติ
การบินอวกาศ:สําหรับระบบตั้งตําแหน่งดาวเทียมและระบบแอนเทนน์
