สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรี่ส์ RU
 |

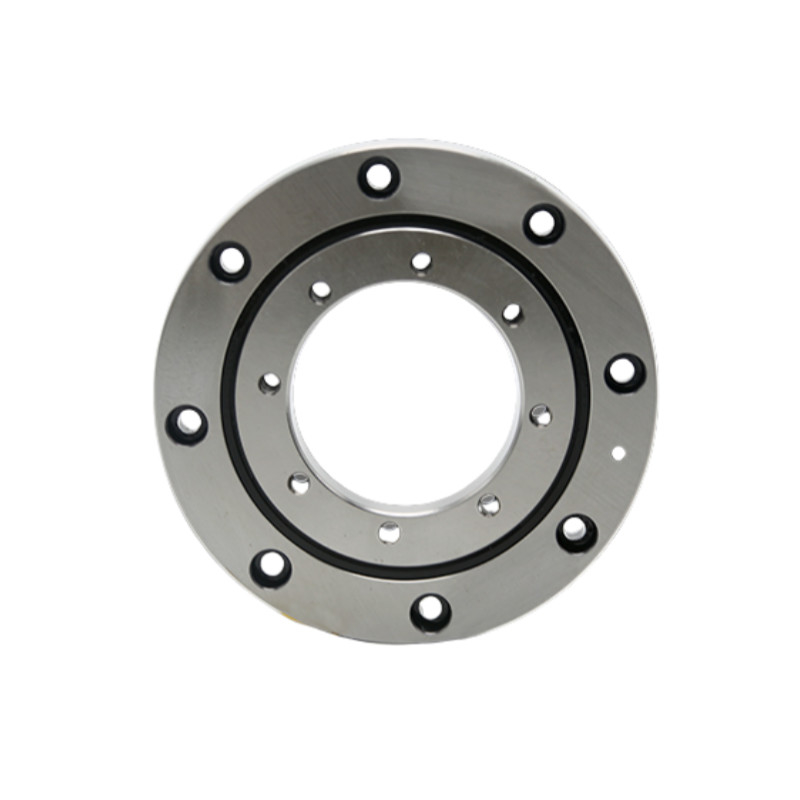

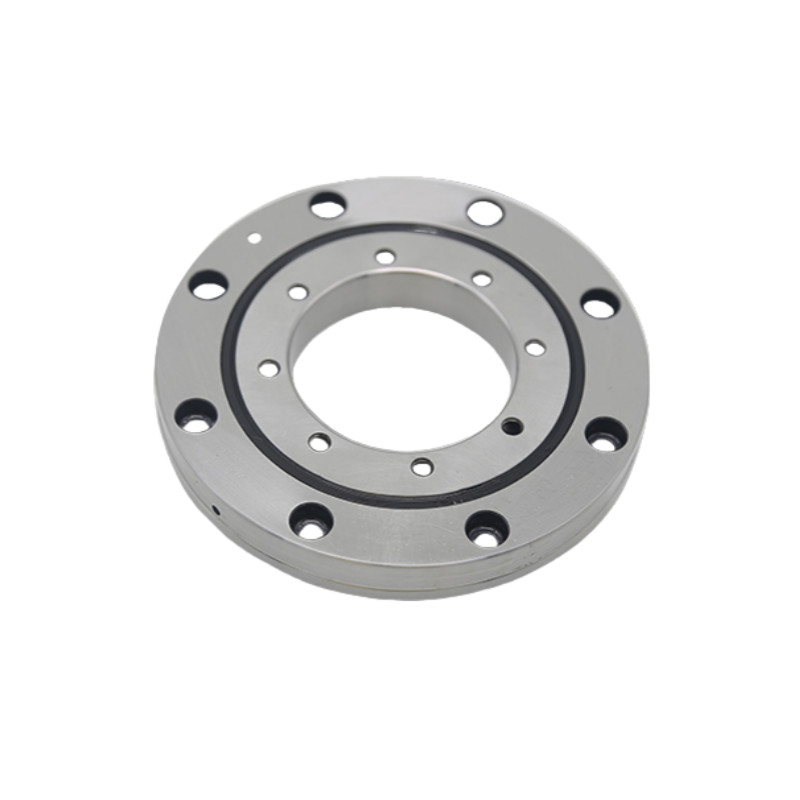

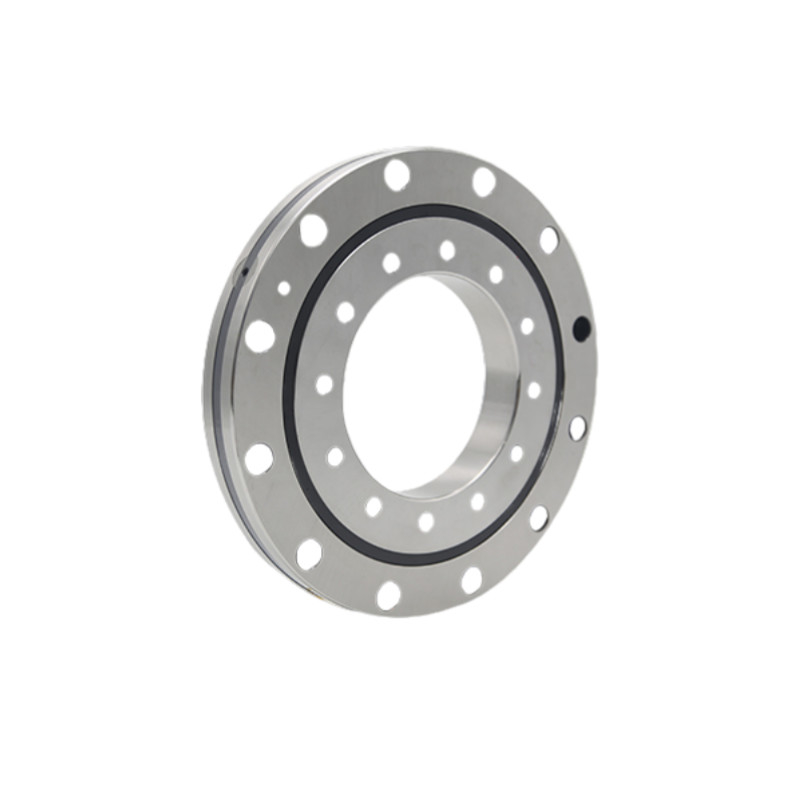

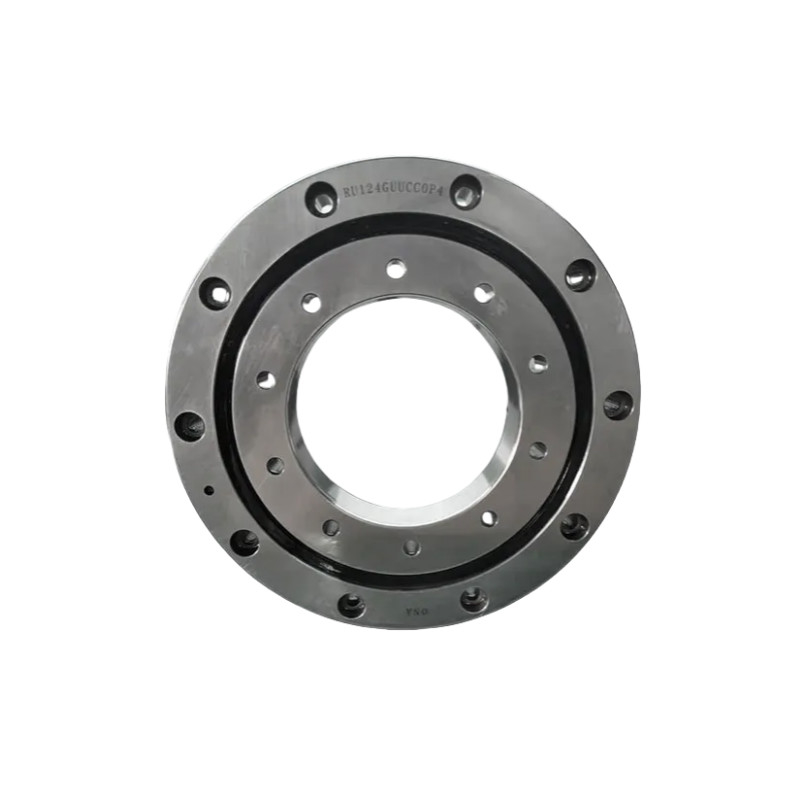

รุ่น RU (Integral Inner and Outer Ring with Mounting Holes) เนื่องจากแหวนข้างนอกและข้างในมีรูติดตั้ง ดังนั้นไม่จําเป็นต้องติดตั้ง flange และการสนับสนุนระหว่างการติดตั้งที่นั่งนอกจากนี้, เนื่องจากโครงสร้างทั่วไปของแหวนภายนอกและภายใน, การติดตั้งมีเกือบไม่มีผลกระทบต่อการทํางาน, โดยการบรรลุความแม่นยําการหมุนที่มั่นคงและทอร์ค.เหมาะสําหรับสถานการณ์ที่แหวนภายนอกและภายในหมุน. |
กติกาแบบและการตั้งชื่อ
| RU | 124 | UU | CC0 | P2 | G หรือ X | G หรือ X |
| รูปแบบชื่อ | กว้างของ pitch ((มม) |
รูปแบบปิด
• ไม่ติดป้าย: ไม่ปิด • UU: การปิดในทั้งสองด้าน (รูแหวนภายนอก) • U: การปิดเข็มขัดทางด้านเดียว (ด้านนอกของวงแหวนภายนอกที่ไม่ซึมลง) |
ความสะอาดระยะ
• CC0: การปลดปล่อยลบ (การบรรทุกก่อน) • C0: ความสะอาดเชิงบวก |
ระดับความละเอียด
• P5 • P4 • P2 |
ทิศทางหลุมติดตั้ง
• ไม่มี: แหวนภายในและแหวนภายนอกทั้งคู่เป็นรู anti-sunk และในทิศทางเดียวกัน • G: แหวนภายในและแหวนภายนอกเป็นทั้งหลุมซึมและในทิศทางตรงกันข้าม • X: ช่องแหวน countersink แต่ช่องแหวนในสาย (ผ่านช่อง) |
สัญลักษณ์ที่เหมาะสม
• ไม่มี: ไม่ติดตั้ง • -N: พร้อมปลายน้ํามัน |
ลักษณะ
1ความแม่นยําสูง: ความแม่นยํา P4, ความแม่นยํา P2
2ความแข็งแรงสูง: หมุนลําดับนี้มี preload
3. ความจุสูง: หมุนลําดับนี้สามารถทนภาระแกนสองทิศทาง,ภาระ radial และแรงหมุน
4ขนาดเล็ก: หมุนลําดับนี้สามารถประหยัดพื้นที่สําหรับเครื่องมือ
รายละเอียด
| รุ่น | ขนาด | ขนาดไหล่ | ราคาภาระพื้นฐาน ((Radial) | น้ําหนัก | แหวนภายใน | แหวนภายนอก | ||||||||
| แหวนภายใน | แหวนภายนอก | โรลเลอร์ พีช ดิอา | ความสูง | ชามเฟอร์ | Cr | คอร์ | การติดตั้งหลุมกลาง Dia PCD1 | ขนาดหลุมติดตั้ง | การติดตั้ง Hol กลาง Dia. PCD2 | ขนาดหลุมติดตั้ง | ||||
| d | D | Dpw | B | rmin | Ds | ธ | KN: สายด่วน | KN: สายด่วน | กิโลกรัม | |||||
| RU28 | 10 | 52 | 28 | 8 | 0.3 | 24 | 29.5 | 2.9 | 2.4 | 0.12 | 16 | สาย 4-M3 ผ่านรู | 42 | 6-Dia3.4 ผ่านรู |
| Dia6.5 คอนเตอร์เบอร์ ความลึก 33 | ||||||||||||||
| RU42 | 20 | 70 | 41.5 | 12 | 0.6 | 37 | 47 | 7.35 | 8.35 | 0.29 | 28 | 6-M3 สายผ่านรู | 57 | 6-Dia3.4 ผ่านรู |
| Dia6.5 คอนเตอร์เบอร์ ความลึก 33 | ||||||||||||||
| RU52 | 25 | 80 | 52.5 | 12 | 0.6 | 46.5 | 58.5 | 8.61 | 10.6 | 0.4 | 35 | 6-M3 สายผ่านรู | 67 | 6-Dia3.4 ผ่านรู |
| Dia6.5 คอนเตอร์เบอร์ ความลึก 33 | ||||||||||||||
| RU66 | 35 | 95 | 66 | 15 | 0.6 | 59 | 74 | 17.5 | 22.3 | 0.62 | 45 | สาย 8M4 ผ่านรู | 83 | 6-Dia4.5 ผ่านรู |
| ดายา 8 คอนเตอร์เบอร์ ความลึก 44 | ||||||||||||||
| RU85 | 55 | 120 | 85 | 15 | 0.6 | 79 | 93 | 20.3 | 29.5 | 1 | 65 | สายดัด 8-M5 ผ่านรู | 105 | 8-Dia5.5 ผ่านรู |
| Dia9.5 คอนเตอร์เบอร์ ความลึก 54 | ||||||||||||||
| RU124G | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-Dia5.5 ผ่านรู | 148 | 10-Dia5.5 ผ่านรู |
| Dia9.5 คอนเตอร์เบอร์ ความลึก 54 | Dia9.5 คอนเตอร์เบอร์ ความลึก 54 | |||||||||||||
| RU124X | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50.9 | 2.6 | 97 | 10-M5 สายผ่านรู | 148 | 10-Dia5.5 ผ่านรู |
| Dia9.5 คอนเตอร์เบอร์ ความลึก 54 | ||||||||||||||
| RU148G | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-Dia9 ผ่านรู | 187 | 12-Dia9 ผ่านรู |
| Dia14 คอนเตอร์เบอร์ ความลึก 86 | Dia14 คอนเตอร์เบอร์ ความลึก 86 | |||||||||||||
| RU148X | 90 | 210 | 147.5 | 25 | 1.5 | 133 | 162 | 49.1 | 76.8 | 4.9 | 112 | 12-M8 สายผ่านรู | 187 | 12-Dia9 ผ่านรู |
| Dia14 คอนเตอร์เบอร์ ความลึก 86 | ||||||||||||||
| RU178G | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-Dia9 ผ่านรู | 217 | 12-Dia9 ผ่านรู |
| Dia14 คอนเตอร์เบอร์ ความลึก 86 | Dia14 คอนเตอร์เบอร์ ความลึก 86 | |||||||||||||
| RU178X | 115 | 240 | 178 | 28 | 1.5 | 161 | 195 | 80.3 | 135 | 6.8 | 139 | 12-M8 สายผ่านรู | 217 | 12-Dia9 ผ่านรู |
| Dia14 คอนเตอร์เบอร์ ความลึก 86 | ||||||||||||||
| RU228G | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-Dia11 ผ่านหลุม | 270 | 12-Dia11 ผ่านหลุม |
| Dia17.5 คอนเตอร์เบอร์ ความลึก108 | Dia17.5 คอนเตอร์เบอร์ ความลึก108 | |||||||||||||
| RU228X | 160 | 295 | 227.5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 | 184 | 12-M10 สายผ่านรู | 270 | 12-Dia11 ผ่านหลุม |
| Dia17.5 คอนเตอร์เบอร์ ความลึก108 | ||||||||||||||
| RU297G | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-Dia14 ผ่านรู | 350 | 16-Dia14 ผ่านรู |
| Dia20 counterbore ความลึก13 | Dia20 counterbore ความลึก13 | |||||||||||||
| RU297X | 210 | 380 | 297.3 | 40 | 2.5 | 272 | 320 | 156 | 281 | 21.3 | 240 | 16-M12 สายผ่านรู | 350 | 16-Dia14 ผ่านรู |
| Dia20 counterbore ความลึก13 | ||||||||||||||
| RU445G | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-Dia14 ผ่านรู | 505 | 24-Dia14 ผ่านรู |
| Dia20 counterbore ความลึก13 | Dia20 counterbore ความลึก13 | |||||||||||||
| RU445X | 350 | 540 | 445.4 | 45 | 2.5 | 417 | 473 | 222 | 473 | 35.4 | 385 | 24-M12 สายผ่านรู | 505 | 24-Dia14 ผ่านรู |
| Dia20 counterbore ความลึก13 | ||||||||||||||
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
