สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรีย์ RA
 |

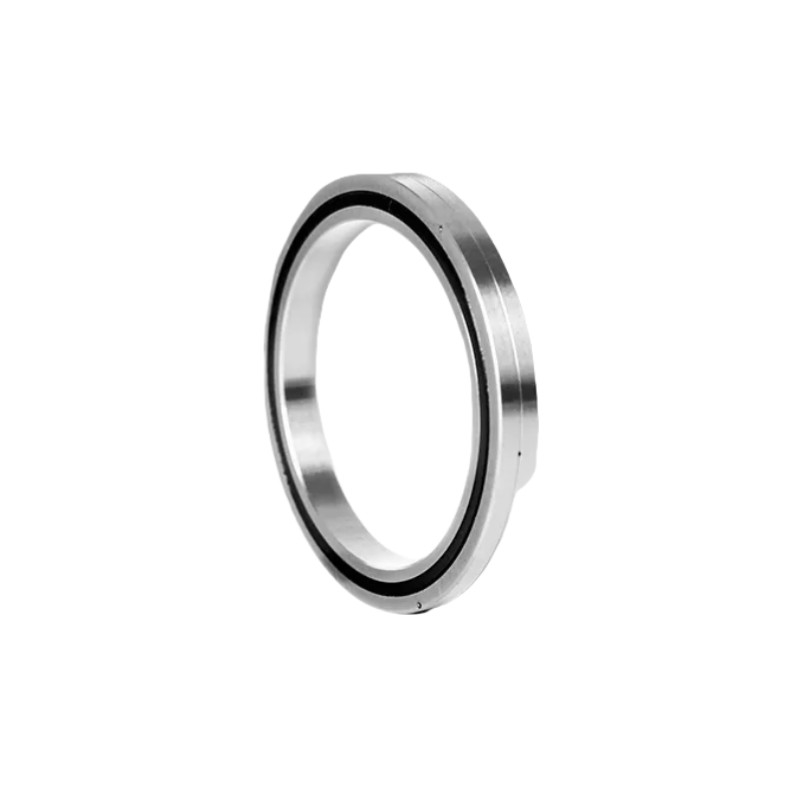

รุ่น RA (วงกลมภายในแบบบูรณาการ,วงกลมภายนอกแบบแบ่ง,วงกลม ultra-thin) เป็นรุ่นคอมแพคต์ที่ลดความหนาของวงกลมภายในและวงกลมภายนอกแบบ RB เป็นขีดจํากัดที่คล้ายกับรุ่น RBโครงสร้างวงแหวนภายนอกแยกเหมาะสมสําหรับชิ้นส่วนที่ต้องการน้ําหนักเบาและการออกแบบที่คอมแพคต์เช่นหุ่นยนต์และแขนหุ่นยนต์ที่หมุน |
กติกาแบบและการตั้งชื่อ
| RA | 100 | 20 | UU | CC0 | P2 |
| รูปแบบชื่อ | กว้างภายในชื่อ (mm) | ความกว้างชื่อ (มม.) |
รูปแบบปิด
• ไม่ติดป้าย: ไม่ปิด • UU: ปริมณฑลในทั้งสองด้าน • U: เซลล์เข็มขัดด้านเดียว |
ความสะอาดระยะ
• CC0: การปลดปล่อยลบ (การบรรทุกก่อน) • C0: ความสะอาดเชิงบวก • C1: ระยะว่างใหญ่ |
ระดับความละเอียด
• ไม่ระบุ: ระดับปกติ (ระดับ 0) • P6 • P5 • P4 • P2 ※ กรุณาปรึกษาเราสําหรับความแม่นยําของชนิด RA |
ลักษณะ
1ความแม่นยําสูง: ความแม่นยํา P4, ความแม่นยํา P2
2ความแข็งแรงสูง: หมุนลําดับนี้มี preload
3. ความจุสูง: หมุนลําดับนี้สามารถทนภาระแกนสองทิศทาง,ภาระ radial และแรงหมุน
4ขนาดเล็ก: หมุนลําดับนี้สามารถประหยัดพื้นที่สําหรับเครื่องมือ
รายละเอียด
| รุ่นหมายเลข | ขนาด ((มม) | ความสูงของไหล่ | ราคาภาระพื้นฐาน ((Radial) | น้ําหนัก | ||||||
| ID | OD | กว้างของระยะลูกม้วน | ความสูง | ชามเฟอร์ | Cr | คอร์ | ||||
| d | D | Dpw | B B1 | rmin | ds | ธ | KN: สายด่วน | KN: สายด่วน | กิโลกรัม | |
| RA5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
