สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรีย์ CRBT
 |

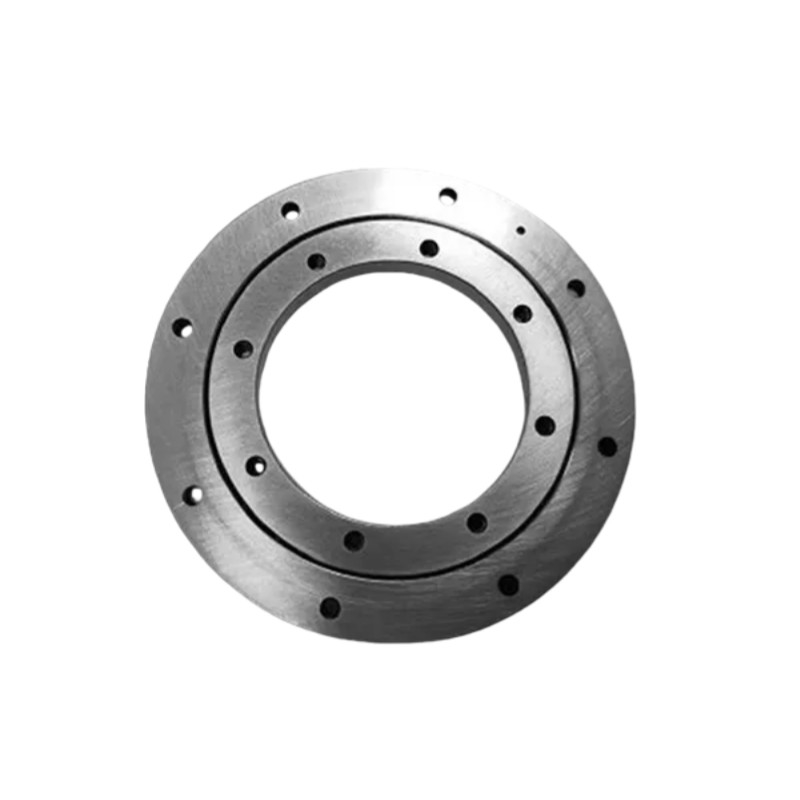

หมุนม้วนตัดเป็นหมุนม้วนความแม่นยําสูง ความแข็งแรงสูง และการออกแบบโครงสร้างของพวกเขาเหมาะสําหรับการรับภาระที่ซับซ้อน, รวมถึง radial,คราวแกนและการพลิก. หมุนม้วนตัดถูกใช้อย่างแพร่หลายในสาขาที่มีความต้องการสูง เช่น จับแขนเครื่องจักรกล, หุ่นยนต์อุตสาหกรรม, โต๊ะหมุนเครื่องมือเครื่องจักร และอุปกรณ์หมุนแม่นยํา หมุนสลัก CRBT Series เป็นโครงสร้างผนังบางมาก เหมาะสําหรับสถานการณ์โครงสร้างที่จํากัดมาก |
ลักษณะ
1ความแม่นยําสูง: ความแม่นยํา P4, ความแม่นยํา P2
2ความแข็งแรงสูง: หมุนลําดับนี้มี preload
3. ความจุสูง: หมุนลําดับนี้สามารถทนภาระแกนสองทิศทาง,ภาระ radial และแรงหมุน
4ขนาดเล็ก: หมุนลําดับนี้สามารถประหยัดพื้นที่สําหรับเครื่องมือ
รายละเอียด
| ขนาด (mm) | ความสูงของไหล่ ((มม) | ราคาภาระเบื้องต้น | น้ําหนัก | ||||||
| ID | OD | กว้างวงกลมลูกกลม | ความสูง | ชามเฟอร์ | Cr | คอร์ | |||
| d | D | dp | B B1 | rmin | ds (สูงสุด) | Dh (นาที) | KN: สายด่วน | KN: สายด่วน | กิโลกรัม |
| 10 | 21 | 14.7 | 5 | 0.15 | 12.5 | 17 | 1.12 | 0.8 | 0.009 |
| 15 | 26 | 19.7 | 5 | 0.15 | 17.5 | 22 | 1.32 | 1.1 | 0.012 |
| 20 | 31 | 24.7 | 5 | 0.15 | 22.5 | 27 | 1.49 | 1.4 | 0.015 |
| 30 | 41 | 34.7 | 5 | 0.15 | 32.5 | 37 | 1.89 | 2.4 | 0.021 |
| 40 | 51 | 44.7 | 5 | 0.15 | 42.5 | 47 | 2.14 | 2.74 | 0.027 |
| 50 | 61 | 54.7 | 5 | 0.15 | 52.5 | 57 | 2.43 | 3.49 | 0.032 |
| 60 | 71 | 64.7 | 5 | 0.15 | 62.5 | 67 | 2.63 | 4.09 | 0.038 |
| 70 | 81 | 74.7 | 5 | 0.15 | 72.5 | 77 | 2.81 | 4.68 | 0.044 |
| 80 | 91 | 84.7 | 5 | 0.15 | 82.5 | 87 | 3.05 | 5.43 | 0.050 |
| 90 | 101 | 94.7 | 5 | 0.15 | 92.5 | 97 | 3.19 | 6.03 | 0.056 |
| 100 | 111 | 104.7 | 5 | 0.15 | 102.5 | 107 | 3.37 | 6.63 | 0.061 |
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
