สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรีย์ CRBTF
 |

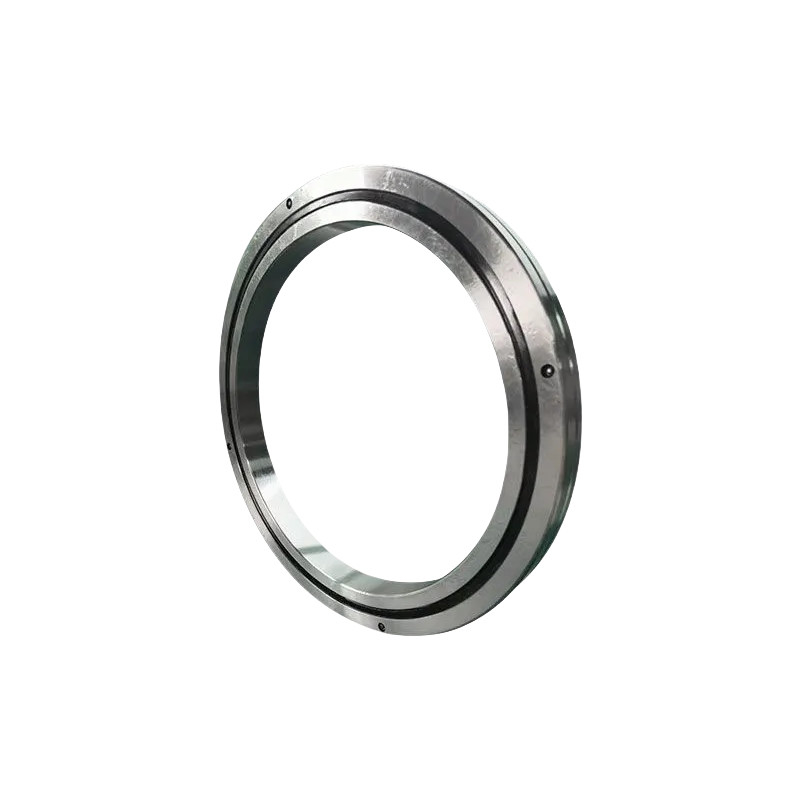

ซีรีส CRBTF เป็นโครงสร้างผนังบางมากที่มีรูปติดตั้งที่เหมาะสําหรับสถานการณ์โครงสร้างที่จํากัดมากแหวนภายในและภายนอกที่บูรณาการพร้อมกับรูปัด เนื่องจากแหวนภายในและภายนอกมีรูปัด, ไม่มีความจําเป็นในการติดตั้ง flange และการสนับสนุนระหว่างการติดตั้งที่นั่ง นอกจากนี้, เนื่องจากโครงสร้างทั่วไปของแหวนภายนอกและภายในการติดตั้งแทบจะไม่ส่งผลกระทบต่อการทํางาน, ทําให้บรรลุความแม่นยําการหมุนที่มั่นคง และทอร์ค เหมาะสําหรับสถานการณ์ที่แหวนภายในและภายนอกหมุน |
ลักษณะ
1ความแม่นยําสูง: ความแม่นยํา P4, ความแม่นยํา P2
2ความแข็งแรงสูง: หมุนลําดับนี้มี preload
3. ความจุสูง: หมุนลําดับนี้สามารถทนภาระแกนสองทิศทาง,ภาระ radial และแรงหมุน
4ขนาดเล็ก: หมุนลําดับนี้สามารถประหยัดพื้นที่สําหรับเครื่องมือ
รายละเอียด
| รุ่น | ขนาด (mm) | ความสูงของไหล่ ((มม) | ราคาภาระเบื้องต้น | น้ําหนัก | รุ่น | แหวนภายใน | แหวนภายนอก | ||||||||
| ID | OD | กว้างวงกลมลูกกลม | ความสูง | ชามเฟอร์ | Cr | คอร์ | การติดตั้งหลุมกลาง Dia PCD1 | ขนาดหลุมติดตั้ง | การติดตั้งหลุมกลาง Dia. PCD2 | ขนาดหลุมติดตั้ง | |||||
| d | D | dp | B B1 | rmin | ds (สูงสุด) | Dh (นาที) | KN: สายด่วน | KN: สายด่วน | กิโลกรัม | ||||||
| CRBTF105 | 10 | 43 | 26.5 | 5 | 0.15 | 21.5 | 28 | 1.5 | 1.4 | 0.04 | CRBTF105 | 16 | 6-M2.5 สายผ่านรู | 35 |
6-D 2.9 ผ่านรู
|
|
D 5.5 คอนเตอร์เบอร์ ความลึก 2.8
|
|||||||||||||||
| CRBTF205 | 20 | 53 | 36.5 | 5 | 0.15 | 31.5 | 38 | 1.8 | 2.1 | 0.06 | CRBTF205 | 26 | 6-M2.5 สายผ่านรู | 45 |
6-D 2.9 ผ่านรู
|
|
D 5.5 คอนเตอร์เบอร์ ความลึก 2.8
|
|||||||||||||||
| CRBTF305 | 30 | 63 | 46.5 | 5 | 0.15 | 41.5 | 48 | 2.1 | 2.7 | 0.08 | CRBTF305 | 36 | 8-M2.5 สายผ่านรู | 55 |
8-D 2.9 ผ่านรู
|
|
D 5.5 คอนเตอร์เบอร์ ความลึก 2.8
|
|||||||||||||||
| CRBTF405 | 40 | 73 | 56.5 | 5 | 0.15 | 51.5 | 58 | 2.4 | 3.4 | 0.1 | CRBTF405 | 46 | 8-M2.5 สายผ่านรู | 65 |
8-D 2.9 ผ่านรู
|
|
D 5.5 คอนเตอร์เบอร์ ความลึก 2.8
|
|||||||||||||||
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
