YRTS หมุนเบอร์โต๊ะ

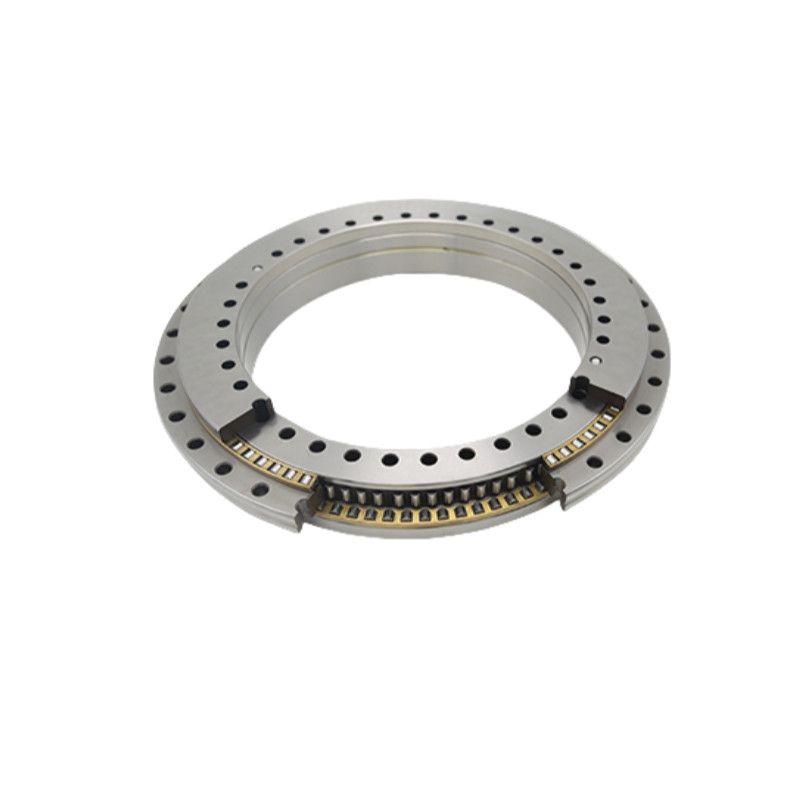

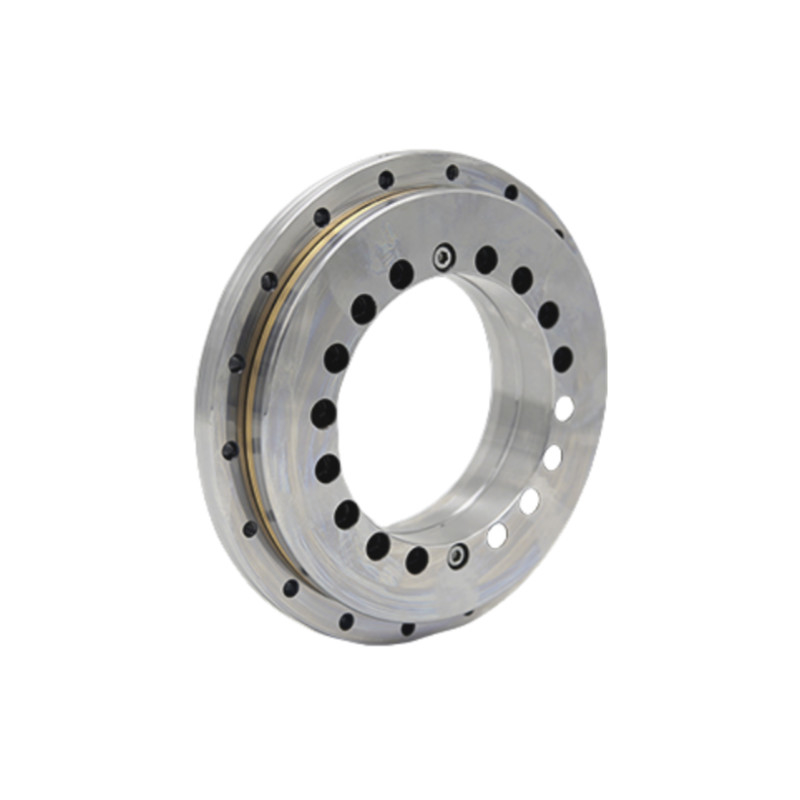

หมุนเบอร์โต๊ะพื้นฐาน YRTS ได้ถูกออกแบบด้วยกลมเต็มวงจร, สองกลุ่มของกลมเข็มแกน, การประกอบกรง, แหวนนอก, แหวนภายในส่วน L, และแหวนที่สอง.แหวนภายนอกและแหวนภายในมีอุปกรณ์พร้อมกับหลุมการติดตั้งโครงสร้างเบอร์ตารางหมุน YRT สามารถรับภาระแกนสองทิศภาระเรเดียลและแรงหมุนได้หมุนลําดับนี้มี preloaded ใช้ก่อนออกจากโรงงาน, ทําให้ไม่จําเป็นต้องปรับระยะว่างระหว่างการติดตั้ง. หมุนชุดนี้เหมาะสําหรับการใช้งานที่ต้องการความแม่นยําสูง, ความแข็งแรงสูง, ความเร็วต่ําและระยะเวลาหมุนเวียนที่สั้นเช่น โต๊ะหมุน หัวอิงเด็ก และ หัวหมุน หมุนนี้ให้ความแม่นยําการทํางานแกนและ radial เพื่อให้เหมาะสมกับความต้องการเฉพาะของคุณ

คําแนะนํา

การวัดมุมสับสนเป็นด้านสําคัญของอุตสาหกรรมที่ทันสมัย โดยเฉพาะอย่างยิ่งอุตสาหกรรมเครื่องมือมีความต้องการสูงสําหรับการวัดมุมหมุนของชิ้นส่วนเครื่องกลมันเป็นสิ่งจําเป็นที่จะวัดแม่นยําและควบคุมการเคลื่อนไหวมุม.
ปัจจุบัน เครื่องปรับรัดกรอบและประตูแม่เหล็กเป็นอุปกรณ์ที่ใช้กันทั่วไปที่สุดในการวัดการย้ายมุม ระบบวัดเกรดเหล็ก AMOSIN จากออสเตรีย มีข้อดีสําคัญ 4 ประการความแม่นยําสูง (มุมความละเอียดสูงสุดคือ < 2 แอค-วินาที), ทนต่อคราบ ไม่มีการผลักดันไฟฟ้า และสามารถปรับตัวได้ดีต่อสถานการณ์
โต๊ะหมุน YRT ร่วมกับระบบการวัดนี้ ให้ความแม่นยําที่ไม่มีคู่แข่ง สามารถรับภาระแกนสองทิศภาระ radial และแรงหมุนได้นี่ทําให้มันเป็นคําตอบที่เหมาะสมสําหรับการใช้งานความแม่นยําสูงรวมถึงตารางหมุนแม่นยําสูงในอุตสาหกรรมเครื่องมือ, หัวแยก, การทดลองและการวัดทางวิทยาศาสตร์, เป็นต้น
*X* สัญญาณออกในเวลาจริงเป็นทางออกที่ดีที่สุดสําหรับการใช้งานการขับเคลื่อนโดยตรง

การนําเสนอโครงสร้าง

ระบบการวัดคุณภาพเหล็กของออสเตรีย AMOSIN ประกอบด้วยองค์ประกอบหลัก ๆ สามองค์ประกอบ: ขาเหล็ก, หัวอ่าน และหน่วยการประเมินอิเล็กทรอนิกส์ขาเหล็กประเภทถูกติดตั้งบนวงแหวนภายในของหลอด (รูป 2)นี่คือวงแหวนเหล็กที่มีกรีดการกระจายแบบเรียบร้อย หัวการอ่านถูกติดตั้งบนวงแหวนภายนอกของหลอดสอด (รูป 1) มันตั้งอยู่ใกล้ๆเท้าเหล็กแต่ไม่ติดต่อโดยตรงมีระยะห่างกัน 0.1~0.2 มิลลิเมตร
ระหว่างการทํางาน, หมุนหมุน, และเท้าเหล็กประเภทและหัวอ่าน (รูป 3) เคลื่อนที่โดยไม่ต้องสัมผัสกับกันและกันข้อมูลที่รวบรวมโดยการนํามานําไปสู่การประเมินอิเล็กทรอนิกส์ (รูป 6) ผ่านสายไฟ (รูป 5)การประเมินทางอิเล็กทรอนิกส์จะเปลี่ยนข้อมูลเป็นสัญญาณคลื่นสี่เหลี่ยม หรือสัญญาณฮาร์มอนิกบวกที่นําเข้าไปในระบบควบคุมเลขในเครื่องมือสําหรับการวัดและควบคุมการขยับมุม.
ระบบวัดเหล็กมีข้อดีดังต่อไปนี้
A. เครื่องปรับรหัสแบบอัมพาตที่ไม่สัมผัส ได้ถูกออกแบบมาเพื่อลดการเสื่อมเสื่อมให้น้อยที่สุด เพื่อให้มีความน่าเชื่อถือได้นาน
B. ความละเอียดเท่ากับของเครื่องปรับรหัสทางออทคอล์ค โดยให้ความละเอียดสูงต่ํากว่า 2 แอค-วินาที
C. ระบบการวัดหัวอ่านแบบคู่ ทําให้สามารถแก้ไขในเวลาจริงของความเบี่ยงเบนใด ๆ ใน radial หมุน
D ความเร็วสูง ความละเอียดไดนามิกสูง ผลงานไดนามิกสูง
E. ไม่มีองค์ประกอบแม่เหล็ก ไม่มีปฏิกิริยาไฮสเตเรซิส ไม่มีการปลดแม่เหล็ก ไม่มีปัญหาความปลอดภัย
F. มีความสามารถในการป้องกันการติดต่อกับเมล็ดเหนียว, น้ํามัน, ฯลฯ ผลิตภัณฑ์ได้รับการคุ้มครองด้วยเกรด IP67 ทําให้มันทนต่อความดันน้ําและฝุ่นหนาแน่นมันไม่รู้สึกต่อสิ่งสกปรกหรือสารพิษ.
การออกแบบที่คอมแพคต์ ทําให้สามารถติดตั้งในพื้นที่แคบ
ผลิตภัณฑ์นี้ติดตั้งง่ายและสามารถปรับได้อย่างรวดเร็ว มันมีความน่าเชื่อถือสูงและทนต่อการกระแทกและการสั่นสะเทือน
ผลิตภัณฑ์สามารถออกคลื่นไซน์ (1VPP) และคลื่นสี่เหลี่ยม (TTL) และเข้ากันได้กับระบบควบคุมจํานวนของซีเมนส์และฟานุค

รายละเอียด

ดรวยง

การใช้งาน

อัตโนมัติอุตสาหกรรม	อุปกรณ์การแพทย์	สายการบินและอวกาศ	อุปกรณ์แม่นยํา
