สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรี่ย์ YRTM
 |

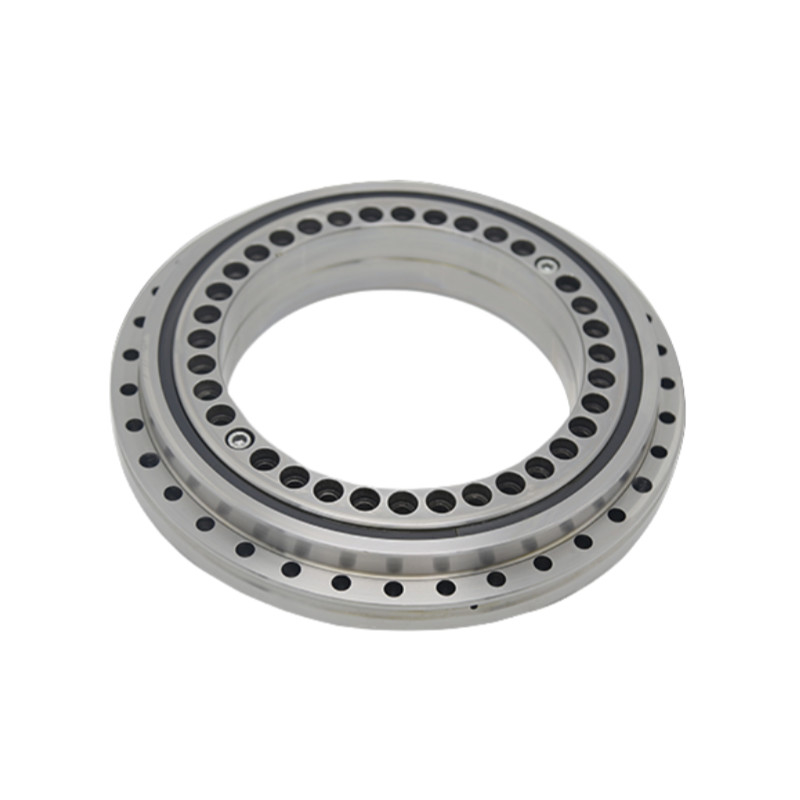

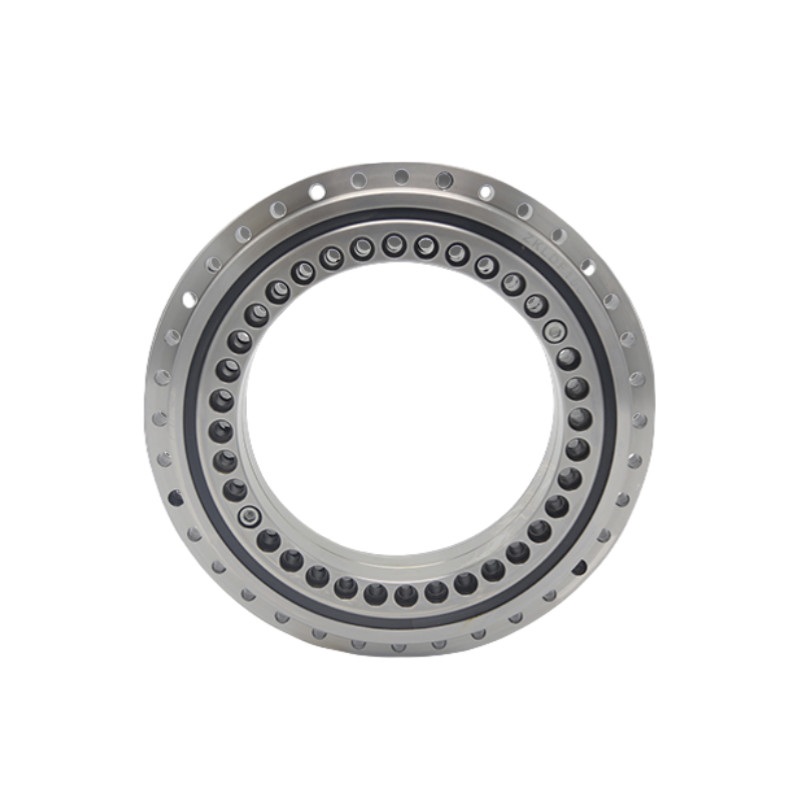

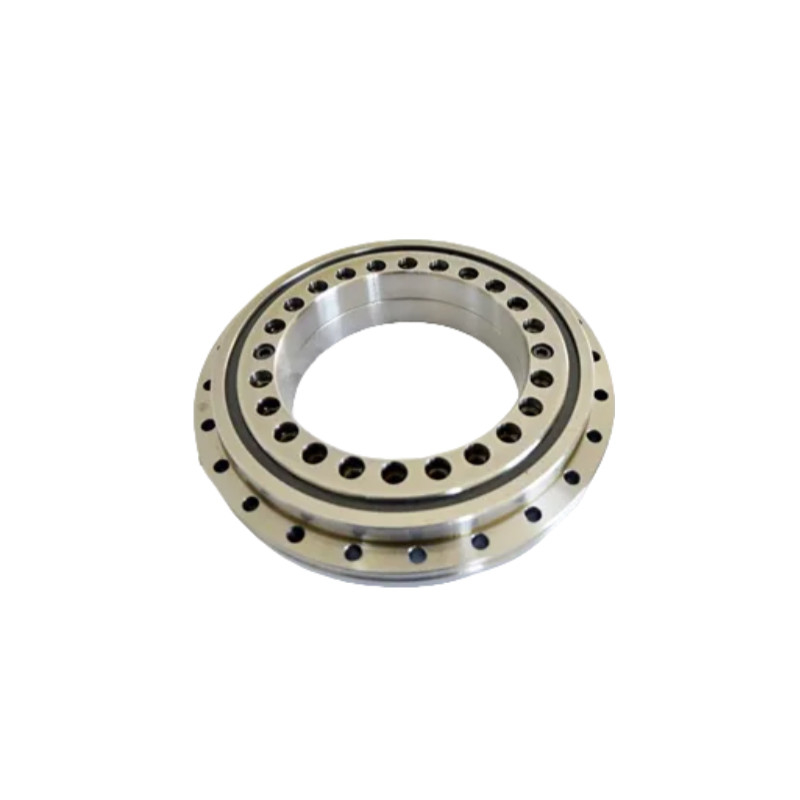

หมุนลูกกลมสัมผัสมุมแกน ZKLDF สามารถรับภาระรวมได้โดยยังคงความเร็วสูงและมามอร์คการหดต่ํา โดยประกันความแม่นยําในการหมุนสูงหมุนหมุน ZKLDF เหมาะสําหรับการใช้งานบนโต๊ะทํางานหมุนความเร็วสูง, เครื่องบด, เครื่องบด, เครื่องบดหัวและเครื่องวัดความแม่นยํา |
คําแนะนํา

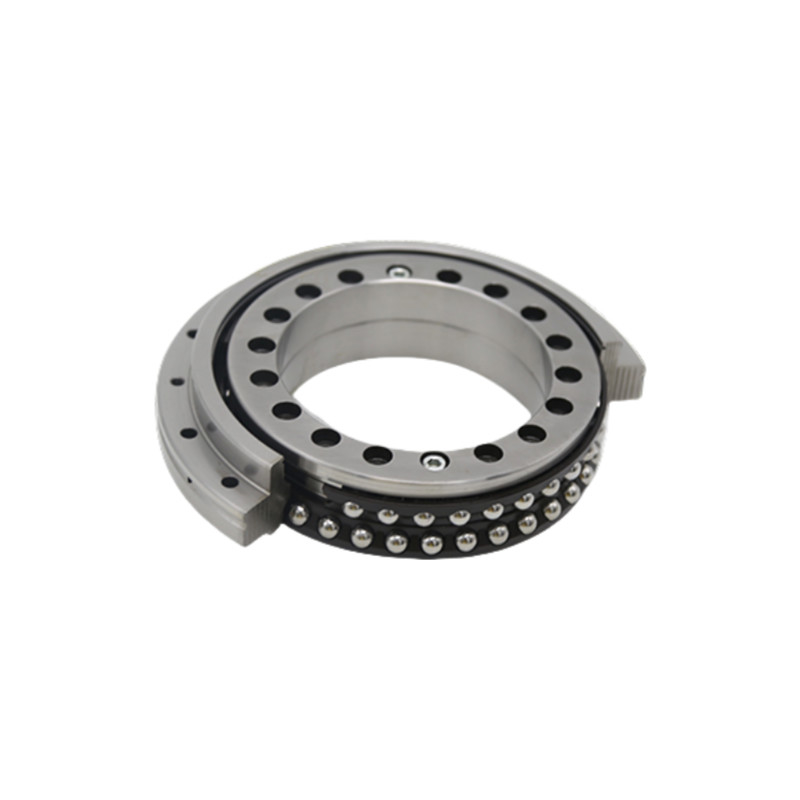

หมุนลูกบอลสัมผัสมุมแกน ZKLDF มีวงกลมภายนอกหนึ่งวง, สองวงกลมภายใน, สองแถวของลูกบอลกลม, และการประกอบกรง. มุมสัมผัสคือ 60 °.แหวนภายนอกและแหวนภายในมีอุปกรณ์พร้อมกับรูการติดตั้ง, ทําให้สามารถประกอบโดยตรงด้วยบอลท์ต่อกัน. หน่วยได้รับการมั่นคงโดยการยึดสกรูเพื่อความปลอดภัยระหว่างการขนส่งและการจัดการ
หมุนลูกกลองสัมผัสมุมแกนของ ZKLDF มีเครื่องปิดปิดด้านสองด้านที่ป้องกันความสกปรก, ภาวะไม่สะอาดและไขมันได้อย่างมีประสิทธิภาพ, ป้องกันการรั่วไหลที่อาจเกิดขึ้นหมุน ZKLDF หมุนใช้กรีสฐานบาเรียมที่ซับซ้อน, ทําให้การเติมน้ํามันที่สะดวกสบาย ผ่านช่องน้ํามันพิเศษ
หมุนลูกบอลสัมผัสมุมแกน ZKLDF ถูกออกแบบด้วยมุมสัมผัส 60 ° และสองแถวของลูกบอลโรลเลอร์, ซึ่งให้การสนับสนุนสําหรับภาระ radial, ภาระแกนสองเท่า, และเวลา tilting.การ ออกแบบ ที่ เฉพาะ ตัว ด้วย กรง ทองแดง ทํา ให้ หมุน ยืนยัน ความ เร่ง สูง, ระยะเวลาการทํางานที่ยาวนาน, ความแข็งแรงสูง, และความแม่นยําสูง, ในขณะที่การลดแรงหมุนการขัดขัด.การใช้งานระยะยาว เช่น โต๊ะทํางานหมุนเร็ว, เครื่องบด, เครื่องบด, เครื่องบดหัวและเครื่องวัดความแม่นยํา
ลักษณะของหมุน โต๊ะเบอร์
1ความแม่นยําสูง: หมุนตารางหมุนให้หมุนเรียบและคงที่, กับการตอบสนองน้อย, ซึ่งเป็นสิ่งจําเป็นสําหรับการใช้งานที่ต้องการความแม่นยํา.
2. การออกแบบที่คอมแพคค: ความสามารถในการจัดการกับภาระหลายประเภทพร้อมกันทําให้มีโครงสร้างที่คอมแพคคต์, ลดการใช้งานของอุปกรณ์
3ความสามารถในการบรรทุกที่เพิ่มขึ้น: หมุนตารางหมุนถูกสร้างขึ้นเพื่อจัดการกับภาระที่สูง, ทําให้พวกเขาทนทานและน่าเชื่อถือสําหรับการใช้งานภาระหนัก
4อายุการใช้งานที่ยาวนาน: ด้วยการปรับปรุงและบํารุงรักษาที่เหมาะสม, หมุนตารางหมุนสามารถทนการใช้งานที่ยาวนาน, ให้ความน่าเชื่อถือสูงในการดําเนินงานต่อเนื่อง
รายละเอียด
| รุ่น | ขนาด | |||||||||
| d | D | H | H1 | D1 | D2 | D3 | J | J1 | a | |
| หน่วย: มม | ||||||||||
| ZKLDF100 | 100 | 185 | 38 | 25 | 160 | 136 | 158 | 112 | 170 | 5.4 |
| ZKLDF120 | 120 | 210 | 40 | 26 | 184 | 159 | 181 | 135 | 195 | 6.2 |
| ZKLDF150 | 150 | 240 | 40 | 26 | 214 | 188 | 211 | 165 | 225 | 6.2 |
| ZKLDF200 | 200 | 300 | 45 | 30 | 274 | 243 | 271 | 215 | 285 | 6.2 |
| ZKLDF260 | 260 | 385 | 55 | 36.5 | 345 | 313 | 348 | 280 | 365 | 8.2 |
| ZKLDF325 | 325 | 450 | 60 | 40 | 415 | 380 | 413 | 342 | 430 | 8.2 |
| ZKLDF395 | 395 | 525 | 65 | 42.5 | 486 | 450 | 488 | 415 | 505 | 8.2 |
| ZKLDF460 | 460 | 600 | 70 | 46 | 560 | 520 | 563 | 482 | 580 | 8.2 |
| ZKLDF580 | 580 | 750 | 90 | 60 | 702 | 656 | 700 | 610 | 720 | 11 |
| รุ่น | ช่องปรับ | สกรูร่วมQTY | หลุมยก | Pitch1) t | ทอร์คการดึงสกรู | ราคาภาระพื้นฐาน | ความเร็วจํากัด (4) | ทอร์คการขัดแย้งของหลอดบรรทุก | มัสซ่า | ||||||
| หมุนแกน | |||||||||||||||
| แหวนภายใน | วงแหวนนอก | ดินามิก | สถาติ | ||||||||||||
| d1 | d2 | QTY3) | d3 | QTY3) | MA2) | กรุงเทพ | โคอา | ไขมัน | |||||||
| มม | มม | G | QTY | QTY*t | N m | KN: สายด่วน | r/min | Nm | ≈ กิโลกรัม | ||||||
| ZKLDF100 | 5.6 | 10 | 16 | 5.6 | 15 | 2 | M8 | 3 | 18*20° | 8.5 | 67 | 251 | 2800 | 1.6 | 4.5 |
| ZKLDF120 | 7 | 11 | 22 | 7 | 21 | 2 | M8 | 3 | 24*15° | 14 | 72 | 315 | 2400 | 2 | 6 |
| ZKLDF150 | 7 | 11 | 34 | 7 | 33 | 2 | M8 | 3 | 36*10° | 14 | 76 | 365 | 2000 | 3 | 7.5 |
| ZKLDF200 | 7 | 11 | 46 | 7 | 45 | 2 | M12 | 3 | 48*7.5° | 14 | 112 | 550 | 1600 | 4.5 | 11 |
| ZKLDF260 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 155 | 920 | 1200 | 7.5 | 22 |
| ZKLDF325 | 9.3 | 15 | 34 | 9.3 | 33 | 2 | M12 | 3 | 36*10° | 34 | 165 | 110 | 1000 | 11 | 28 |
| ZKLDF395 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 214 | 1470 | 800 | 16 | 39 |
| ZKLDF460 | 9.3 | 15 | 46 | 9.3 | 45 | 2 | M12 | 3 | 48*7.5° | 34 | 255 | 1860 | 700 | 21 | 50 |
| ZKLDF580 | 11.4 | 18 | 45 | 11.4 | 42 | 2 | M12 | 3 | 48*7.5° | 68 | 395 | 3180 | 500 | 40 | 82 |
ดรวยง
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
