สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
ซีรีย์คอมแพคท
คําแนะนํา

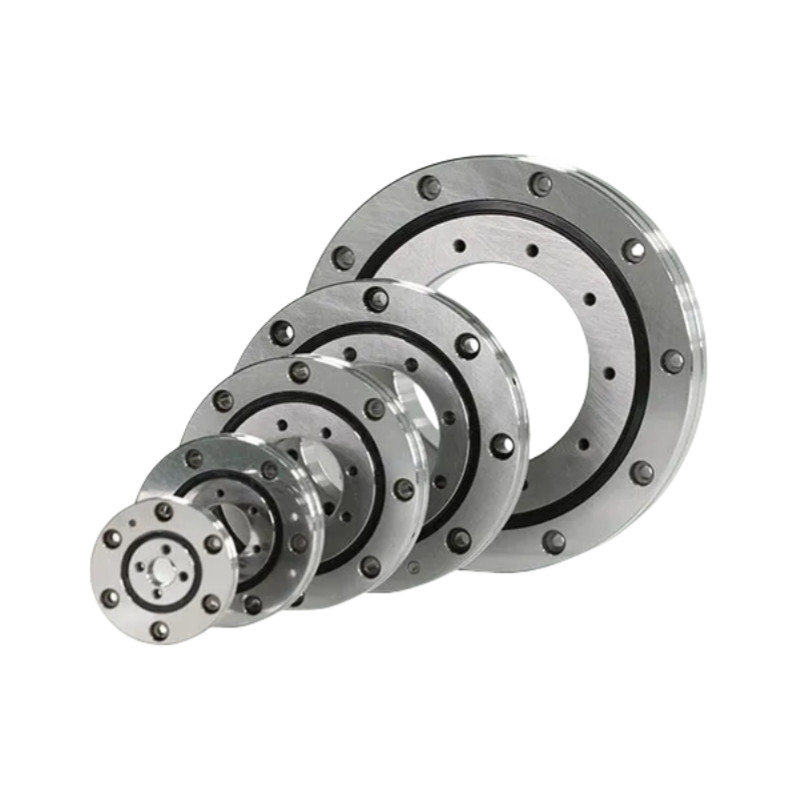

วงจรเลอเรน roller cross ความละเอียดสูง 88 ได้ถูกออกแบบมาเพื่อตอบสนองความคาดหวังและความต้องการเฉพาะเจาะจงของลูกค้าในแง่ของการใช้งานระดับความแม่นยําสูงของสลับ roller bearing 88 ให้ความแม่นยําสูงในการตั้งตําแหน่ง, ซึ่งมีข้อดีที่สําคัญสําหรับหุ่นยนต์, โต๊ะดัชนี, เครื่องวางตําแหน่ง, เครื่องมือ, โต๊ะหมุน, เครื่องมือเปลี่ยน, เซลล์การปั่น และการใช้งานอื่น ๆ.การหมุน homogeneous กับทอร์คต่ํา, และคุณภาพทางกณิตศาสตร์สูงทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานอุตสาหกรรมที่หลากหลาย
การออกแบบม้วนข้ามกับการบรรทุกก่อนและทางการแข่งขันพื้นดินรับประกันผลงานที่น่าเชื่อถือตลอดอายุการใช้งานของเครื่อง
ลักษณะของหมุนหมุน
1.ความจุสูง:หมุนหมุนหมุนสามารถรองรับภาระ radial, axial และ tilt moment ที่สําคัญ
2.การหมุนที่เรียบ:มันถูกออกแบบให้สามารถหมุนได้อย่างราบรื่น และต่อเนื่อง แม้แต่ภายใต้ภาระหนัก
3.ความละเอียด:บางเบียริงถูกออกแบบให้มีความแม่นยําสูง สําหรับการใช้งานที่ตําแหน่งที่แม่นยําเป็นสิ่งสําคัญ เช่น ในเครื่องจักรหรือหุ่นยนต์
วิธี เลือก หมุน โต๊ะ
1.ความต้องการภาระ:กําหนดประเภท (แกน, ราเดียล, กระแส) และขนาดของภาระ
2.ความละเอียด:หมุนที่มีความแม่นยําสูงกว่าอาจจําเป็นสําหรับหุ่นยนต์หรืออุปกรณ์การแพทย์
3.ปัจจัยสิ่งแวดล้อมพิจารณาฝุ่น ความชื้น และอุณหภูมิ
4.การออกแบบการติดตั้ง:การใช้งานบางรายการอาจได้รับประโยชน์จากการออกแบบที่ติดตั้ง flange เพื่อความง่ายในการติดตั้ง
รายละเอียด
| ส่งเสริม | น้ําหนัก KG | ขนาด mm | การจับ มม | 2 นมไขมันที่ห่างกันเท่ากัน | การออกของแกน | ราเดียล ราคา | ทอมปอร์คการเริ่มต้นสูงสุด | การหมุนยอดอนุญาตสูงสุด ความเร็ว | คล้ายกัน | ||||||||||||||||
| μm | μm | (ไม่บรรจุ) | rpm | ||||||||||||||||||||||
| กรณี | Di | C | Ci | HT | เขา | Hce | เฮ้ | Hci | Dt | DI | สวัสดี | Fe | ไม่ | ฟี | นี | ขนาด | หรือ | IR | หรือ | IR | มม | ||||
| h5 | h5 | ||||||||||||||||||||||||
| 88-0148-00 | 4 | 208 | 91 | 210 | 90 | 25 | 24.8 | 6 | 24.8 | 10 | 9 | 14 | 8.6 | 187 | 12 | 112 | 12 | M6*100 | 4 | 4 | 4 | 4 | 10 | 235 | RU148G |
| 88-0178-00 | 6 | 239 | 116 | 240 | 115 | 28 | 27.8 | 8 | 27.8 | 10 | 9 | 14 | 8.6 | 217 | 12 | 139 | 12 | M6*100 | 5 | 5 | 5 | 5 | 15 | 195 | RU178G |
| 88-0228-00 | 11 | 294 | 161 | 295 | 160 | 35 | 34.8 | 10 | 34.8 | 10 | 11 | 17.5 | 10.8 | 270 | 12 | 184 | 12 | M10*100 | 6 | 6 | 6 | 6 | 20 | 150 | RU228G |
| 88-0297-00 | 21 | 379 | 211 | 380 | 210 | 40 | 39.8 | 10 | 39.8 | 10 | 13.5 | 20 | 13 | 350 | 16 | 240 | 16 | M10*100 | 8 | 8 | 8 | 8 | 35 | 115 | RU297G |
| 88-0445-00 | 41 | 539 | 351 | 540 | 350 | 45 | 44.8 | 10 | 44.8 | 10 | 13.5 | 20 | 13 | 505 | 24 | 385 | 24 | M10*100 | 12 | 12 | 12 | 12 | 55 | 75 | RU445G |
การวาด
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
