สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Giant Precision
ได้รับการรับรอง:
ISO9001
หมายเลขรุ่น:
วีเอสไอซีรีส์
คําแนะนํา

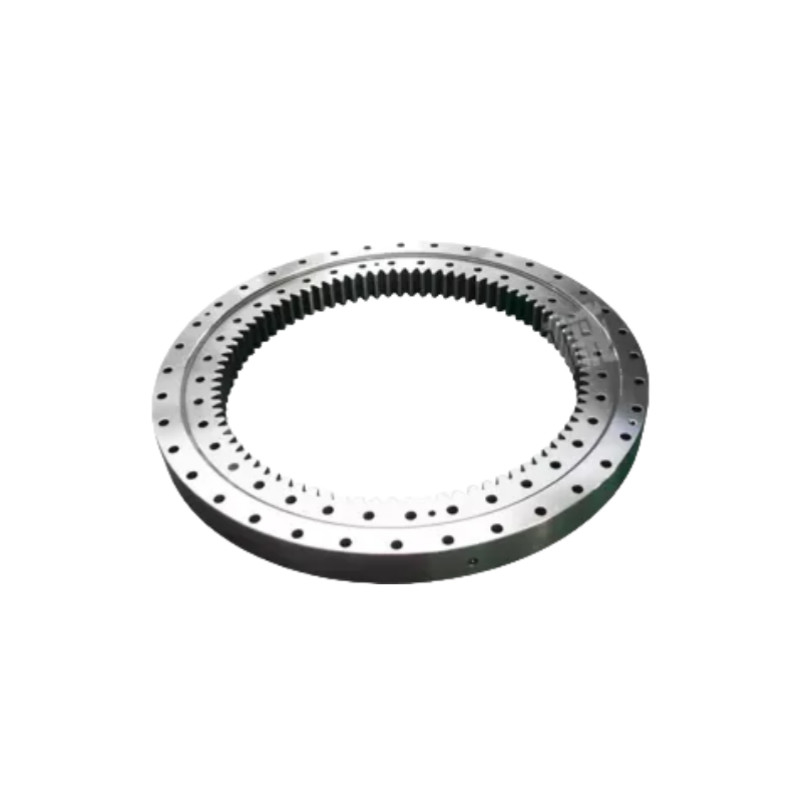

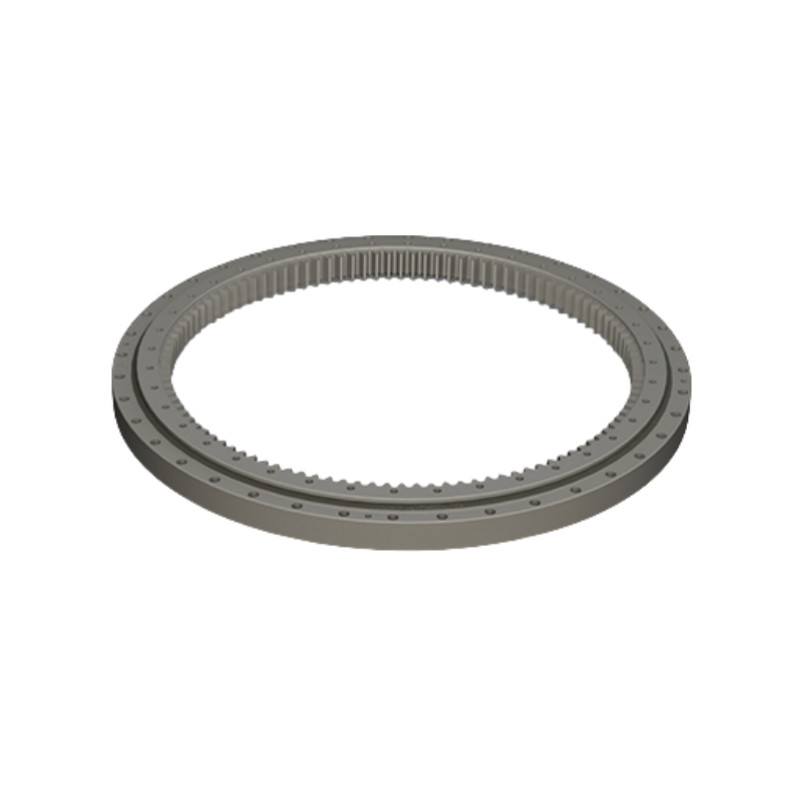

หัวหมุนลูกบอล 4 จุด VSI ซีรีส์ พร้อมฟันเกียร์ภายในและสามารถปรับให้กับช่วงขนาดเล็กของทอร์คคลีเรนซ์หมุนนี้เหมาะสําหรับสภาพการทํางานที่หลากหลายและสามารถตอบสนองความแม่นยําที่ต้องการ
หมุนหมุน VSI ซีรีย์สามารถรับภาระ radial ใหญ่, ภาระแกน, คราวพลิกและภาระที่ครบวงจรอื่น ๆ. มันรวมหน้าที่หลายอย่าง, รวมถึงการสนับสนุน, การหมุน,การส่งและการติดตั้งโครงสร้างคอมแพคต การติดตั้งง่ายและการบํารุงรักษาที่สะดวกสบายทําให้มันเหมาะสมสําหรับการใช้งานที่หนักและความเร็วต่ํา เช่น เครื่องยก เครื่องขุด เครื่องหมุน เครื่องลมเครื่องโทรทรรศน์ทางดวงดาว, ปราสาทรถถังและอุปกรณ์อื่น ๆ. มันเป็นการวางที่มีความยืดหยุ่นมากที่ใช้อย่างแพร่หลายในสาขาอุตสาหกรรมที่หลากหลาย.
ลักษณะของหมุนหมุน
1.ความจุสูง:หมุนหมุนหมุนสามารถรองรับภาระ radial, axial และ tilt moment ที่สําคัญ
2.การหมุนที่เรียบ:มันถูกออกแบบให้สามารถหมุนได้อย่างราบรื่น และต่อเนื่อง แม้แต่ภายใต้ภาระหนัก
3.ความละเอียด:บางเบียริงถูกออกแบบให้มีความแม่นยําสูง สําหรับการใช้งานที่ตําแหน่งที่แม่นยําเป็นสิ่งสําคัญ เช่น ในเครื่องจักรหรือหุ่นยนต์
วิธี เลือก หมุน โต๊ะ
1.ความต้องการภาระ:กําหนดประเภท (แกน, ราเดียล, กระแส) และขนาดของภาระ
2.ความละเอียด:หมุนที่มีความแม่นยําสูงกว่าอาจจําเป็นสําหรับหุ่นยนต์หรืออุปกรณ์การแพทย์
3.ปัจจัยสิ่งแวดล้อมพิจารณาฝุ่น ความชื้น และอุณหภูมิ
4.การออกแบบการติดตั้ง:การใช้งานบางรายการอาจได้รับประโยชน์จากการออกแบบที่ติดตั้ง flange เพื่อความง่ายในการติดตั้ง
รายละเอียด
| รุ่น | มิติหลัก | มิติการติดตั้ง | ความจูงเบื้องต้น | การอนุญาต | ||||||||||||||
| D | d | B | B1 | H | ทํา | M | Z | แหวนภายนอก | แหวนภายใน | หมุนแกน | ราเดียล | |||||||
| ระยะห่างจากศูนย์การเล่น | ช่องติดตั้ง | ระยะห่างจากศูนย์การเล่น | ช่องติดตั้ง | ดินามิก | สถาติ | ดินามิก | สถาติ | ราเดียล | หมุนแกน | |||||||||
| VSI200414 | 486 | 325 | 44.5 | 44.5 | 56 | 335 | 5 | 67 | 460 | 24-φ14 | 375 | 24-M12 ความลึก 20 | 169 | 560 | 111 | 248 | 0~005 | 0~008 |
| VSI200544 | 616 | 444 | 44.5 | 44.5 | 56 | 456 | 6 | 76 | 590 | 32-φ14 | 505 | 32-M12 ความลึก 20 | 188 | 740 | 123 | 325 | 0~005 | 0~008 |
| VSI200644 | 716 | 546 | 44.5 | 44.5 | 56 | 558 | 6 | 93 | 690 | 36-φ14 | 605 | 36-M12 ความลึก 20 | 200 | 880 | 131 | 385 | 0~005 | 0~008 |
| VSI200744 | 816 | 648 | 44.5 | 44.5 | 56 | 660 | 6 | 110 | 790 | 40-φ14 | 705 | 40-M12 ความลึก 20 | 211 | 1010 | 138 | 445 | 0~005 | 0~008 |
| VSI200844 | 916 | 736 | 44.5 | 44.5 | 56 | 752 | 8 | 94 | 890 | 40-φ14 | 805 | 40-M12 ความลึก 20 | 222 | 1150 | 145 | 510 | 0~005 | 0~008 |
| VSI200944 | 1016 | 840 | 44.5 | 44.5 | 56 | 856 | 8 | 107 | 990 | 44-φ14 | 905 | 44-M12 ความลึก 20 | 231 | 1280 | 151 | 570 | 0~005 | 0~008 |
| VSI201094 | 1166 | 984 | 44.5 | 44.5 | 56 | 1000 | 8 | 125 | 1091 | 48-φ14 | 1055 | 48-M12 ความลึก 20 | 244 | 1490 | 160 | 660 | 0~005 | 0~008 |
การวาด
การใช้งาน
|
|
|
|
| อัตโนมัติอุตสาหกรรม | อุปกรณ์การแพทย์ | สายการบินและอวกาศ | อุปกรณ์แม่นยํา |
